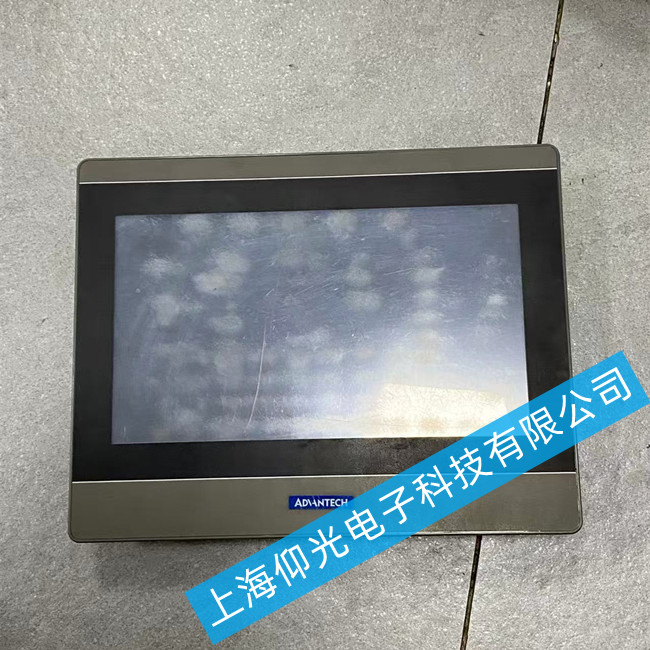

研华触摸屏维修WOP-1100CK-P40Q1AE黑屏故障维修
一、 故障原因分析
导致黑屏的原因多种多样，主要可以归结为三大类：
电源电路故障：这是最常见的原因，占比超过50%。整个设备的“能源心脏”出现问题，导致主板或其他模块无法正常工作。
背光电路故障：包括高压板（逆变器）、LED背光驱动电路或灯条/灯管本身损坏。屏幕本身可能已经接收到了图像信号，但因背光不亮，导致我们看起来是“黑屏”。
主板核心电路故障：CPU、内存、闪存等核心芯片或为其供电的DC-DC电源芯片损坏，导致系统无法正常启动。
二、 维修诊断流程（由外而内，由简到繁）
在打开设备外壳前，请务必断开电源，并做好防静电措施。
步骤一：外部检查与电源确认
检查外部电源：使用万用表测量供给触摸屏的24V直流电源是否稳定、极性是否正确。电压是否在允许的范围内（例如20V-28V）？电源适配器或开关电源是否良好？
检查电源线缆：确认电源接线端子接触牢固，线缆无虚焊、断路或短路。
步骤二：初步内部观察（打开外壳后）
打开触摸屏后盖，仔细观察内部情况：
有无明显损坏：查看主板、电源板、高压板（如有）上是否有明显的烧灼痕迹、炸裂的芯片、鼓包或漏液的电容（尤其是电源部分的大型电解电容）。
闻有无焦糊味：判断是否有元器件烧毁的气味。
步骤三：分区上电测量
如果无明显物理损坏，可接通电源进行关键点电压测量。
测量电源输入接口电压：确认24V电源已顺利送入设备内部主板。
测量主板上的各级直流电压：这是维修的关键。主板上通常有多路DC-DC转换电路，将24V转换为5V、3.3V、1.8V、1.2V等供不同芯片使用。
重点检查点：
5V/3.3V电压：这是大多数接口芯片和逻辑电路的工作电压。
核心电压（如1.2V， 1.8V）：这是CPU、FPGA等核心芯片的供电电压。
操作方法：找到主板上的电源芯片（如MP1484、RT8259等），查阅其数据手册找到输出电压引脚，用万用表测量其电压是否正常、稳定。任何一路核心电压缺失或不稳，都可能导致黑屏。
研华触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
