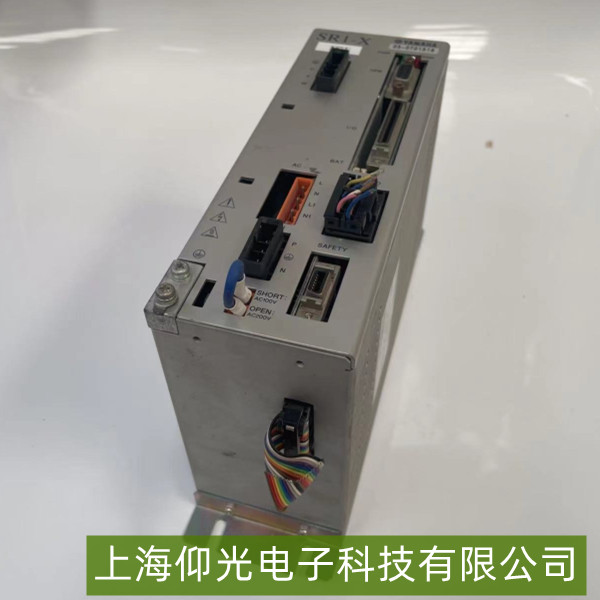

雅马哈SR1-X系列伺服驱动器常见故障及维修指南
雅马哈SR1-X系列伺服驱动器凭借高响应性、精准控制及紧凑设计，广泛应用于自动化设备（如数控机床、贴片机、纺织机械等）。但在长期运行中，受环境、负载或操作等因素影响，易出现各类故障。以下针对其常见故障类型、原因及维修方法进行系统梳理。

一、常见故障类型及现象

过流/过载报警（常见代码：OC、OL）
现象：驱动器面板显示过流（OC）或过载（OL）报警，电机运行异常（如抖动、异响），严重时驱动器自动停机保护。
典型表现：多发生于电机启动瞬间、负载突增（如机械卡死）或长时间高负荷运行后。


过压/欠压报警（常见代码：OV、UV）
现象：驱动器提示过压（OV，直流母线电压过高）或欠压（UV，输入电压不足），可能导致电机运行不稳定或直接停机。
典型表现：电网电压波动大（如突然断电后恢复）、制动电阻异常（过压时）或电源输入缺相（欠压时）。


编码器通信故障（常见代码：ENC、PG）
现象：驱动器报编码器信号异常（如“编码器断线”“反馈丢失”），电机定位不准、转速波动，甚至无法启动。
典型表现：多见于编码器线缆松动、破损，或编码器本身损坏（如光栅污染、芯片故障）。


电机运行异常（抖动/发热/异响）
现象：电机运转时出现周期性抖动、异常发热（温升超过60℃）或机械噪音（如轴承摩擦声），但驱动器无明确报警代码。
典型表现：可能由参数设置不当（如增益过高）、机械负载不平衡或驱动器内部功率模块故障引起。


二、故障原因分析与维修方法
过流/过载故障维修
排查步骤：
检查电机负载是否超限（如机械传动部件卡死、摩擦阻力过大），可通过手动盘车确认负载灵活性；
检查驱动器参数（如“过载保护阈值”“加速时间”），若参数设置过激进（如加速时间过短），需根据负载惯量重新调整；
检测电机绕组是否短路（用万用表测相间电阻，正常应平衡），若绕组损坏需更换电机。
维修重点：优先排除机械负载问题，再调整驱动器保护参数（如延长加速时间、降低转矩限制值）。

过压/欠压故障维修
排查步骤：
测量输入电源电压（三相AC 380V系列需稳定在360-400V，单相AC 220V系列需稳定在200-240V），若电网波动大，需加装稳压器；
检查制动电阻（仅再生负载场景需配置），若电阻阻值异常（如开路或阻值偏小），会导致过压报警，需更换匹配电阻；
检测驱动器直流母线电压（正常范围参考手册），若母线电容老化（容量下降），需更换电容模块。
维修重点：稳定输入电源是关键，再生负载场景需确保制动单元与电阻匹配。


编码器通信故障维修
排查步骤：
检查编码器线缆接头是否松动（重新插拔并拧紧）、线缆是否破损（尤其是弯曲部位），可用万用表测信号线通断；
清洁编码器光栅（用无水酒精棉擦拭），避免灰尘/油污遮挡导致信号丢失；
若线缆与编码器均正常，可能是驱动器编码器接口电路故障，需联系厂家更换控制板。
维修重点：优先检查物理连接与信号线完整性，再排查编码器硬件问题。


电机运行异常维修
排查步骤：
检查驱动器增益参数（如速度环增益、位置环增益），若参数过高（默认值可能不适用当前负载），需逐步降低并观察运行稳定性；
检测电机轴承是否磨损（手动旋转电机轴，若卡顿或有异响需更换轴承）、机械负载是否平衡（如皮带张力是否均匀）；
若无外部问题，可能是驱动器功率模块（如IGBT）故障，需用示波器检测输出波形，必要时更换模块。
维修重点：参数优化与机械状态检查是首要步骤，避免盲目更换硬件。

三、日常维护建议
环境控制：驱动器需安装在通风良好、温度-10℃~50℃、湿度＜90%（无凝露）的环境中，避免粉尘、腐蚀性气体聚集。
定期检查：每季度清理驱动器散热风扇与通风孔（用压缩空气吹扫），检查接线端子是否氧化（可涂抹导电膏）。
参数备份：修改关键参数（如增益、保护阈值）前，通过驱动器面板或配套软件备份数据，便于故障恢复。

通过针对性排查与规范维护，可有效解决雅马哈SR1-X系列伺服驱动器的常见故障，保障设备长期稳定运行。若故障复杂（如控制板级损坏），建议联系雅马哈官方售后或授权维修中心处理。
