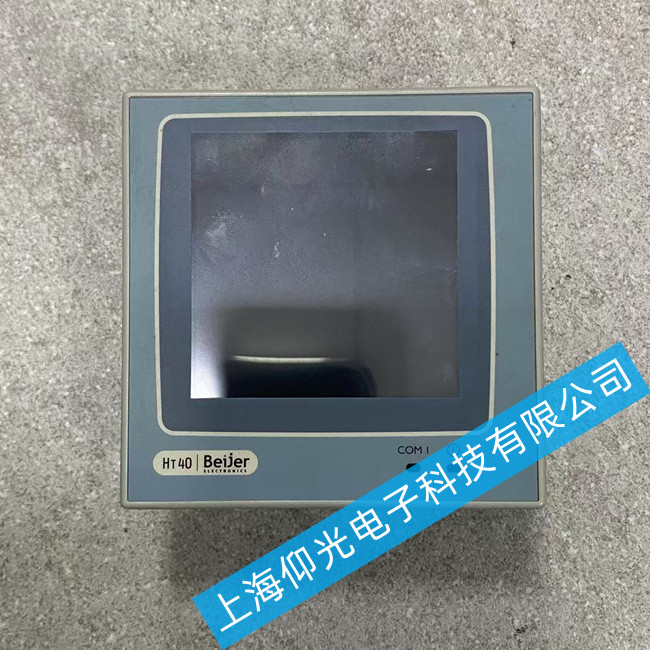

北尔触摸屏维修 H-T40m-P液晶屏花屏故障维修
北尔触摸屏花屏故障现象描述
屏幕条纹： 横线、竖线或网状条纹，可能静止也可能闪烁。
显示色斑： 局部区域出现异常色块。
图像抖动/闪烁： 整个屏幕内容不稳定，快速抖动。
半屏显示/显示错乱： 只有一半屏幕有显示，或字符、图形出现乱码、错位。
一、 花屏故障根源分析
导致液晶花屏的原因多种多样，主要可以分为三大类：
信号传输问题： 这是最常见的原因。负责将主板的图像信号传输到液晶屏的排线（LVDS线）接触不良、松动或物理损伤，会导致信号传输中断或失真，直接造成花屏。
电源供电问题： 液晶屏和主控电路需要稳定、纯净的直流电源。如果电源模块老化、电容鼓包，导致输出电压不稳、波纹过大，会直接影响屏幕驱动的稳定性，引发花屏甚至黑屏。
硬件本体损坏：
液晶屏本身损坏： 屏体因外力撞击或内部老化导致物理性损伤，这是最不乐观的情况，通常需要更换整个屏幕模组。
主板故障： 主板上的显卡芯片（或SoC内置的显示核心）、相关显存芯片虚焊或损坏。
逻辑板故障： 液晶屏背面的一块小电路板，负责将主板信号转换为驱动液晶的特定信号。该板上的元件（如伽马芯片、时序控制器T-CON）损坏也会导致花屏。
北尔触摸屏系统性维修排查步骤
遵循“先外部后内部，先简单后复杂”的原则，逐步排查。
第一步：外部检查与简易排查
重启设备： 首先尝试完全断电（断开电源线），等待几分钟后重新上电。简单的程序死机或内存错误可能通过重启恢复。
检查连接线缆：
外部视频线（如适用）： 如果HMI通过VGA/DP等接口连接外部显示器，先检查这些线缆是否接插牢固，线缆本身是否完好。
内部排线（关键步骤）： 关机断电后，小心打开设备后盖。找到连接主板与液晶屏的LVDS扁平排线。检查其两端接口是否松动，金手指是否有氧化、污渍。可以用无水酒精和棉签轻轻擦拭金手指，然后重新插紧。此步骤解决了相当大比例的花屏问题。
北尔触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
