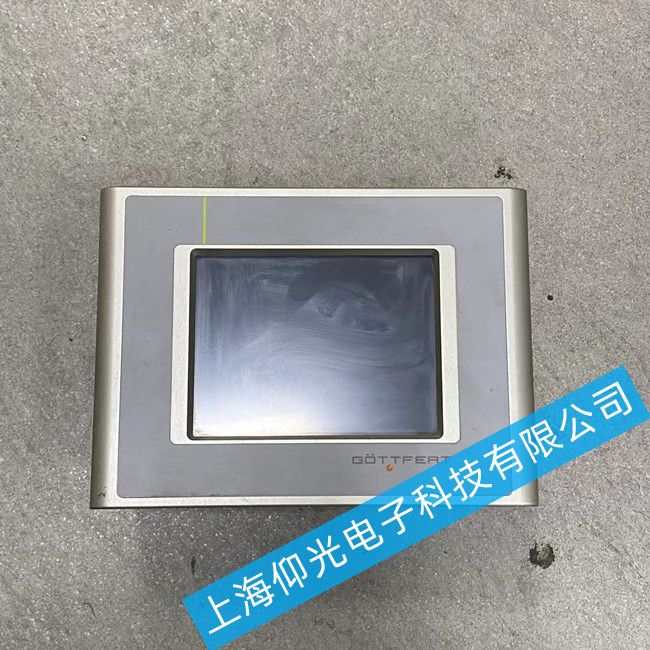

贝加莱触摸屏维修4PP420.0571-K14通讯故障维修
贝加莱触摸屏通讯故障维修方法
1. 外部环境与连接问题（最常见，占50%以上）
通讯线缆故障：
接口松动/氧化： 触摸屏背后的IF2（通常用于与PLC通讯的POWERLINK或Ethernet接口）接口螺丝未拧紧，或网线/RJ45接口氧化、针脚弯曲。
线缆物理损伤： 通讯线缆被拉扯、挤压、磨损，导致内部线芯断裂或短路。
外部电磁干扰（EMI）： 通讯线缆与动力线（如变频器电缆）平行敷设，未做屏蔽处理，导致信号传输质量差，通讯中断。
电源电压不稳： 虽然触摸屏能开机，但不稳定的24V DC电源可能导致内部通讯模块工作异常。
2. 软件与参数设置问题
配置错误： 在Automation Studio中，触摸屏的IP地址、站号、通讯协议（POWERLINK, EtherCAT, Ethernet/IP）等参数设置与PLC不匹配。
程序不匹配/损坏： 运行的程序版本与PLC程序不兼容，或程序本身因异常断电等原因出现损坏。
固件版本冲突： 触摸屏的固件版本与Automation Studio项目版本或PLC固件版本存在兼容性问题。
3. 内部硬件损坏（需要专业维修）
如果排除所有外部和软件问题，则故障点很可能在触摸屏内部：
通讯接口芯片损坏（核心故障点）： 接口芯片（如网络变压器、PHY芯片等）因雷击、静电、浪涌电流而击穿。这是导致通讯中断的最常见硬件原因。
主板PCB问题：
虚焊/掉件： 通讯接口附近的电阻、电容、电感等元件因振动或热胀冷缩出现虚焊或脱落。
线路断路/腐蚀： PCB上的通讯线路因内部进水、受潮或元件烧毁而断路或腐蚀。
贝加莱触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
