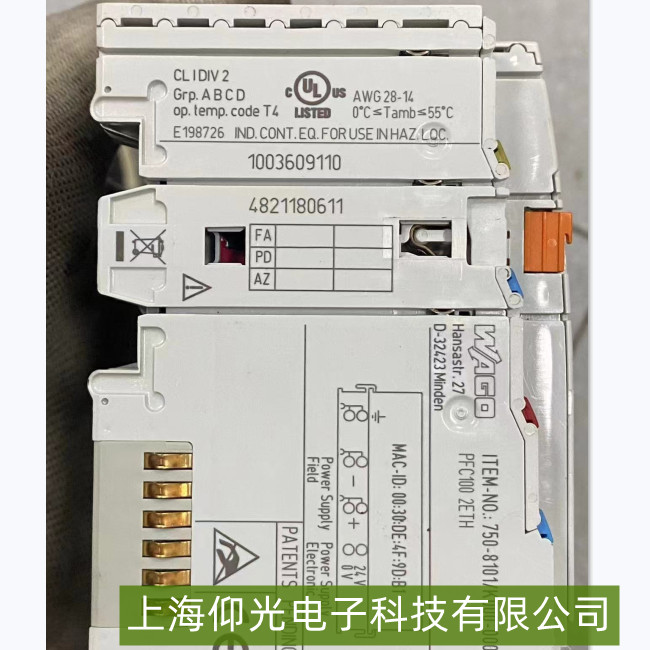

WAGO万可750-810K000-0008可编程控制器信号无响应故障维修指南
一、故障现象及可能原因
输入信号无响应
现象：外部传感器信号（如24V开关量）输入后，PLC未检测到状态变化。
原因：
输入端子接触不良或接线错误。
输入模块（如750-530）内部光耦或滤波电路损坏。
外部传感器供电异常或信号线断路。
输出信号无动作
现象：PLC输出指令正常，但执行器（如继电器、电磁阀）未动作。
原因：
输出端子松动或负载短路导致保护。
输出模块（如750-504）MOSFET/继电器触点烧毁。
程序逻辑错误或输出地址配置错误。
通信信号丢失
现象：PLC与上位机（如PC或HMI）通信中断。
原因：
通信线（如Profinet、Modbus RTU）接触不良或屏蔽层破损。
通信模块（如750-333）芯片损坏或协议配置不匹配。
二、维修步骤
输入信号排查
检查接线：确认输入端子（如X1）接线牢固，无短路/断路。
测试传感器：用万用表测量传感器输出信号是否正常（如24V DC通断）。
模块诊断：
观察输入模块指示灯是否亮起。
更换备用输入模块测试。
输出信号修复
负载测试：断开负载，测量输出端子电压（如24V DC）是否正常。
更换元件：若输出模块损坏，更换同型号MOSFET或继电器（如750-504模块的IRLZ44N）。
通信故障处理
物理层检查：重新插拔通信线，测试线缆通断。协议配置：核对波特率、站地址等参数（如Modbus RTU的9600bps,8N1）。
更换模块：若通信芯片（如DP83848）损坏，需更换通信模块。
软件与程序检查
程序监控：通过WAGO e!COCKPIT软件在线监控I/O状态，确认程序逻辑正确。
固件升级：从WAGO官网下载最新固件并刷写。
三、预防性维护建议
定期检查端子：每3个月紧固端子螺丝，防止松动。
环境防护：避免粉尘、潮湿环境，模块工作温度-25℃~60℃。
备用模块：库存关键模块（如750-530/750-504），缩短停机时间。
