西门子触摸屏维修6AV6 648-0CC11-3AX0黑屏故障维修
一、故障现象确认：是“黑屏”还是“无信号”
在动手维修前，需先明确“黑屏”的具体表现，避免与其他故障混淆：
真黑屏：屏幕完全无亮度（背光不亮），触摸操作无反应，但设备可能通电（电源指示灯正常或异常）。
假黑屏（白屏/花屏/无信号）：屏幕有背光但显示异常（如白屏、花屏、蓝底无内容），或提示“No Signal”。

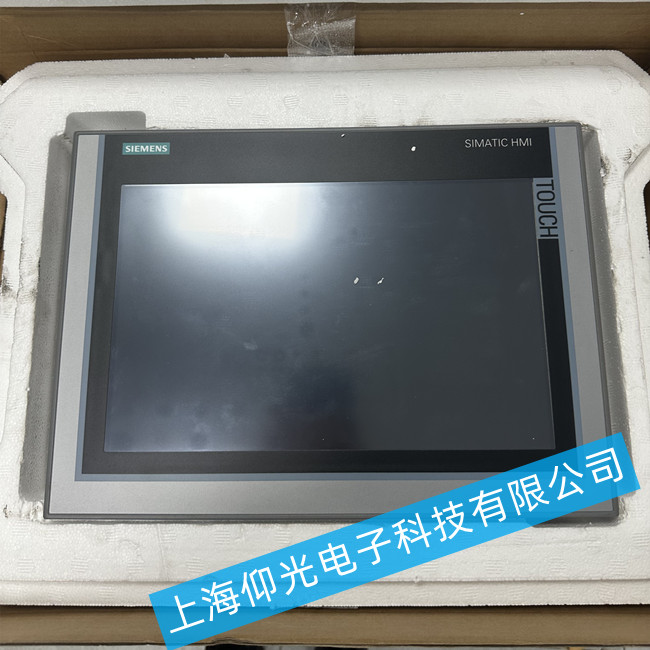

对于6AV6 648-0CC11-3AX0（属于西门子KTP系列，常见于15.6英寸或类似尺寸），若用户反馈“按开机键后屏幕全黑，无任何内容”，且电源指示灯（通常为绿色或橙色）状态异常（如不亮或闪烁），则可初步判定为黑屏故障。
二、常见故障原因分析
该型号触摸屏黑屏的根源通常集中在电源模块、背光组件、主板电路、液晶面板四大核心部件，具体如下：
1. 电源供应问题（占比约40%）
外部供电异常：触摸屏标准工作电压为24V DC（部分支持12V/110-240V适配器），若输入电压不稳（如低于20V或高于28V）、电源线接触不良，会导致主板供电不足。
内部电源模块故障：主板上的DC-DC转换芯片（如LM2596、TPS5430等）或滤波电容（电解电容鼓包、漏液）损坏，无法将输入电压转换为屏幕背光、主板芯片所需的5V、3.3V等稳定电压。
2. 背光组件故障（占比约30%）
背光灯条损坏：屏幕边缘的LED背光灯条（通常为多颗串联LED）因长时间高亮工作，可能出现局部短路、断路或老化失效，导致无背光输出。
背光驱动电路异常：驱动背光的升压芯片（如LT3756）或限流电阻烧毁，即使电源正常，也无法点亮灯条。
3. 主板核心电路故障（占比约20%）
主控芯片或显示驱动芯片损坏：如LCD控制器（如ILI9806E等）、GPU芯片因静电击穿、过热虚焊，导致无法向液晶面板发送显示信号。
关键电容/电阻失效：主板上的滤波电容（尤其是高压滤波电容）或限流电阻开路，影响信号传输。
4. 液晶面板物理损坏（占比约10%）
面板本身因外力撞击、挤压导致排线断裂、像素电路损坏，但此类情况通常伴随明显物理痕迹（如屏幕裂纹），纯黑屏概率较低。
西门子触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
