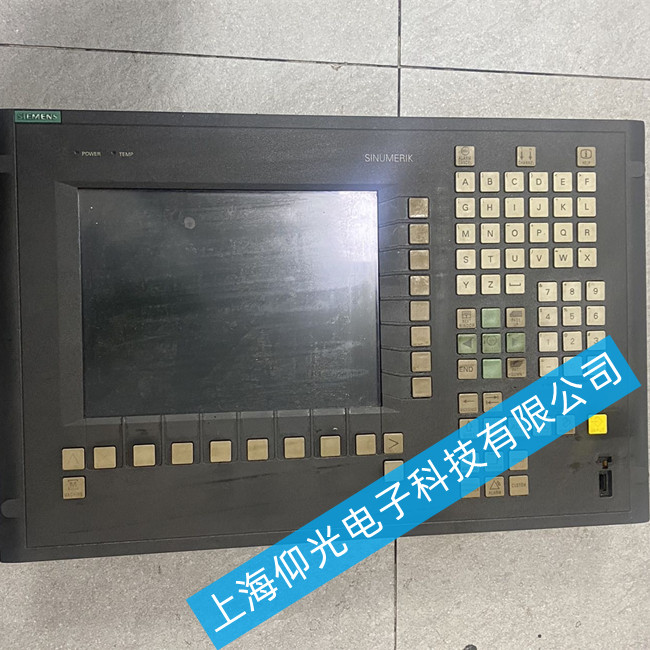

西门子系统屏维修 6FC5210-0DF31-2AB0黑屏故障维修
一、故障现象描述：黑屏≠简单“无显示”
6FC5210-0DF31-2AB0黑屏故障的表现形式多样，需结合具体现象进一步判断：
完全黑屏：上电后屏幕无任何背光，目视观察如同关闭状态；
背光亮但无图像：屏幕背光正常点亮，但液晶面板无内容显示（类似“黑屏但有微弱光线”）；
间歇性黑屏：设备运行中突然黑屏，重启后可能短暂恢复，但反复出现；
伴随其他异常：如上电异响（电源模块啸叫）、触摸失效（若为触摸屏型号）、通信中断（PLC无法连接）等。
需特别注意：部分用户可能将“背光故障”误判为“屏幕损坏”，而实际可能是背光灯条或驱动电路问题，因此需优先区分“无背光”与“无信号输入”两种核心情况。
二、常见故障原因分析：从电源到显示的链路排查
6FC5210-0DF31-2AB0的黑屏故障通常与电源供电、液晶驱动、主板逻辑、背光组件四大模块相关，具体成因如下：
1. 电源模块故障（占比约35%）
该型号操作屏采用内部开关电源（通常输出5V、12V、24V等多路电压），为液晶面板、主板、背光电路供电。若电源模块因长期高温、电容老化或输入电压波动导致：
关键电压缺失（如5V主供电不足或纹波过大），主板无法启动，屏幕自然无显示；
背光供电异常（如12V背光电压未输出），即使主板正常工作，屏幕也无法点亮背光。
典型表现：测量电源模块输出端子时，发现对应电压值偏离标称范围（如5V实测仅3.2V，或完全无输出），或保险丝熔断（需检查是否因短路导致）。
2. 液晶面板或驱动板损坏（占比约30%）
液晶面板本身通过驱动板接收主板信号并显示内容。若面板因外力撞击、长时间高温老化导致：
液晶分子失效（常见于使用超过8年的设备），屏幕可能出现局部黑斑或整体黑屏；
驱动板故障（如LVDS信号转换芯片损坏、排线接口氧化），主板输出的显示信号无法传递至面板。
典型表现：背光正常点亮（用手电筒侧照屏幕，若隐约可见界面轮廓，则说明面板未完全损坏，可能是驱动问题；若完全无内容，则需排查信号传输链路）。
3. 主板逻辑故障（占比约25%）
主板负责处理PLC/数控系统的通信数据，并生成屏幕显示信号。若主板因静电损伤、元器件虚焊或程序丢失导致：
初始化失败：无法完成自检，直接卡死在启动阶段；
显示模块崩溃：虽其他功能（如通信）正常，但无法输出有效的图像信号。
典型表现：通过诊断接口（如RS232/USB）连接电脑，使用西门子专用软件（如ProTool或WinCC Flexible）读取故障代码，可能提示“Display Error”或“No Signal”。
西门子系统屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等，
