西门子G120变频器功率模块维修6SL3224-0XE42-0UA0等报警故障维修

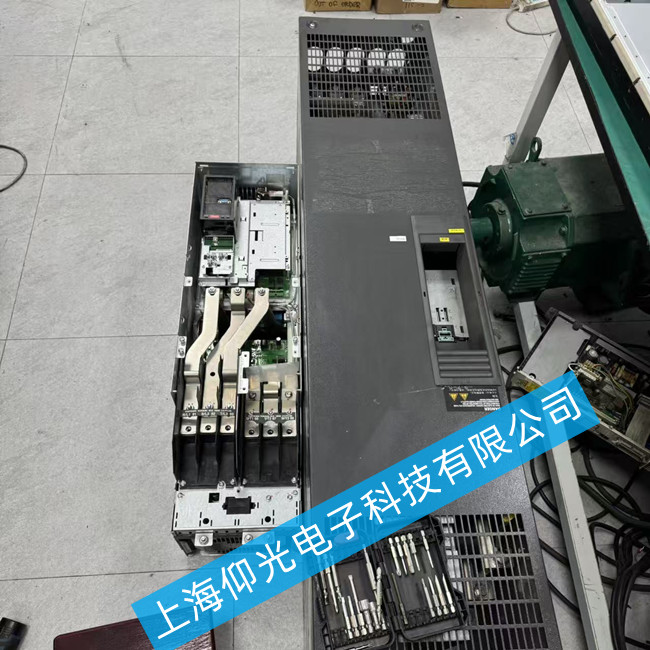

一、6SL3224-0XE42-0UA0功率模块基础认知
1. 模块功能与结构特点
该功率模块是G120变频器的核心执行单元，负责将输入的交流电（AC）转换为可变频率/电压的交流电（VFD-AC），直接驱动电机运转。其内部集成了以下关键组件：
IGBT（绝缘栅双极型晶体管）桥臂：核心功率开关器件，通过高频通断调节输出电压和频率；
整流电路：将三相交流电整流为直流母线电压（通常为510~650V DC）；
制动单元（部分型号集成）：用于消耗电机再生能量（如快速减速时）；
驱动电路：为IGBT提供精准的门极驱动信号；
保护电路：监测过流、过压、过温等异常状态并触发报警。
2. 典型报警故障类型
根据现场维修经验，6SL3224-0XE42-0UA0功率模块常见的报警故障可分为以下几类：
过流类报警（如F30001、F30002）：输出电流超过额定值；
过压类报警（如F30003、F30024）：直流母线电压过高；
欠压类报警（如F30004）：直流母线电压过低；
过热类报警（如F30022、F30023）：模块或散热器温度超限；
IGBT/驱动故障（如F30025、F30027）：功率器件或驱动电路损坏；
通信或参数错误（如A50001）：与控制单元（CU）通信异常。
二、典型报警故障分析与维修案例
案例1：过流报警（F30001/F30002）——输出短路或IGBT损坏
故障现象：变频器上电后启动瞬间跳闸，显示“F30001（过流）”或“F30002（过流，运行中）”，电机未运转或运转后突然停机。
原因分析：
负载侧短路：电机绕组接地/相间短路，或电缆绝缘破损导致对地短路；
IGBT桥臂损坏：功率管击穿或门极驱动失效，导致输出电流失控；
电流检测电路异常：霍尔传感器或采样滤波电路故障，误报过流；
加速时间过短：参数设置不当（如P1120加速时间太短），电机启动时电流峰值超标。
