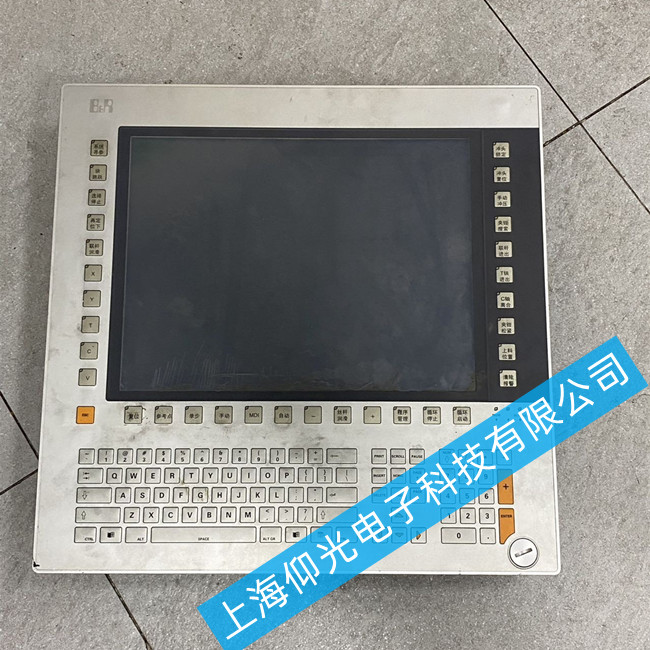

贝加莱操作屏维修5PP5:209868.001-00黑屏故障维修
一、故障现象：黑屏的“表象”与“本质”
用户反馈的“黑屏”可能包含两种细分情况：
完全黑屏：操作屏通电后无任何反应（指示灯不亮，屏幕无背光，无图像）；
背光异常黑屏：指示灯正常（如电源灯亮绿色），但屏幕无图像显示（类似“黑屏但有背光”的假象，实际为显示模块故障）。
对于型号5PP5:209868.001-00，其典型黑屏故障多表现为通电后电源指示灯不亮（或仅部分指示灯闪烁后熄灭）、屏幕无背光且无图像，属于典型的“完全黑屏”。这类问题通常与电源供电异常、主板逻辑电路故障、背光驱动模块损坏或屏幕本身失效直接相关。
二、维修前的基础排查：快速定位故障范围
在拆机维修前，需通过基础检查缩小故障范围，避免盲目拆解：
1. 电源输入检查
使用万用表测量操作屏的电源输入接口（通常为DC 24V或定制电压，需参考该型号技术手册），确认外部供电是否正常：
若输入电压为0V或远低于标称值（如标称24V，实测仅10V），则问题出在外部供电线路（如电源模块故障、线缆断路）；
若输入电压正常，但操作屏仍无反应，则故障点在操作屏内部（电源板、主板或背光模块）。
2. 指示灯状态观察
该型号操作屏通常配备多色LED指示灯（如电源灯、通信灯）。若电源灯完全不亮，优先排查电源电路；若电源灯闪烁后熄灭，可能为主板启动保护（如过压、短路）；若电源灯常亮但屏幕无显示，则需重点检查显示驱动部分。
3. 外接设备测试（可选）
若条件允许，可将操作屏连接到已知正常的贝加莱PLC或工控机上，观察是否仍黑屏；或尝试更换其他同型号操作屏到当前系统，确认是否为系统兼容性问题（此步骤可排除“系统软件导致黑屏”的极端情况，但概率较低）。
贝加莱触摸屏故障维修范围：无显示、通电重启、通电无反应、通电不启动、进不了系统、进不了程序、自检通丶上电黑屏、暗屏、开机白屏、运行花屏、屏幕显示显示线条、蓝屏、系统丢失、程序丢失、不通电、触摸失灵、触摸偏移、触摸屏不灵敏、按键不灵敏、按键坏、触摸板坏、液晶屏损坏、屏幕撞坏，液晶屏破碎丶电源坏、主板坏、主板不工作、不亮、主板高压故障、不显示、主板显存故障、故障、显示花纹、反应慢、触摸无反应、通讯不上、通讯异常、不能通讯、显示模糊、碎屏、电源板坏、液晶屏故障、不能正常开机、开不了机丶报错、报警、提示错误、显示反了等等故障维修。
