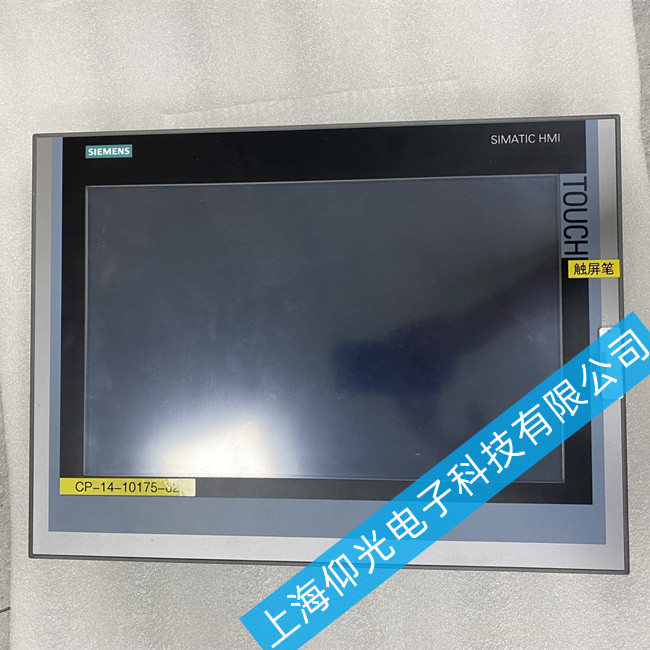

西门子触摸屏维修TP1500 6AV2 124-0QC02-0AX0黑屏故障维修
一、黑屏故障的典型现象分类
在维修前，需先通过观察明确黑屏的具体表现，不同现象可能指向不同的故障点：
完全黑屏（无背光、无显示）：屏幕无任何光线，电源指示灯可能亮绿灯（待机）或红灯（故障），触摸操作无反应。
背光亮但无图像：屏幕背景有微弱亮光（背光正常），但显示区域为纯黑或花屏，可能是液晶驱动或屏体损坏。
间歇性黑屏：设备运行一段时间后突然黑屏，重启后可能恢复，通常与电源模块过热、电容老化有关。
本文重点讨论最常见的**“完全黑屏（无背光）”或“背光不亮”**问题，此类故障占比超70%。
二、黑屏故障的核心原因分析
TP1500黑屏的本质是“显示系统未正常工作”，可能涉及电源供电、背光驱动、主板逻辑处理、屏体硬件等多个环节。常见原因可归纳为以下五类：
1. 电源模块故障（最常见原因）
TP1500的电源模块负责将输入的24V DC转换为5V、12V、3.3V等多路电压，为屏幕背光、主板芯片、触摸模块等供电。若电源模块中的电容鼓包、开关管击穿或稳压芯片失效，会导致关键电路（如背光供电）无输出，直接引发黑屏。
典型表现：设备通电后，主电源指示灯（绿色）不亮，或仅亮一下后熄灭；测量电源输出端（如5V、12V）无电压或电压严重偏离（如5V实测仅2V）。
关联部件：电源板上的电解电容（易受高温影响）、DC-DC转换芯片（如LM2596系列）、保险丝（可能熔断）。
2. 背光驱动电路异常
TP1500的液晶屏幕依赖独立的背光LED灯条提供光源，背光驱动电路通过升压芯片（如Boost Converter）将低压电转换为高电压（通常20-40V）点亮LED灯条。若驱动芯片损坏、升压电感开路或LED灯条本身断路，会导致背光不亮（但屏幕可能仍有微弱暗影）。
典型表现：电源指示灯正常（绿灯），但屏幕完全无光；用手电筒贴近屏幕侧边照射，若能看到模糊的界面轮廓（说明液晶屏未彻底损坏），则基本可判定为背光问题。
关联部件：背光升压芯片（常见型号如RT8301）、背光供电MOS管、LED灯条连接排线。
3. 主板逻辑故障或固件损坏
主板是HMI的核心控制单元，若主控芯片（如ARM处理器）、内存芯片（RAM/Flash）因静电、浪涌或老化损坏，可能导致系统无法初始化显示驱动程序，表现为黑屏无反应。此外，固件文件损坏（如升级失败或异常断电）也可能导致屏幕无法加载显示界面。
西门子TP1500触摸屏故障维修范围：无显示、通电重启、通电无反应、通电不启动、进不了系统、进不了程序、自检通丶上电黑屏、暗屏、开机白屏、运行花屏、屏幕显示显示线条、蓝屏、系统丢失、程序丢失、不通电、触摸失灵、触摸偏移、触摸屏不灵敏、按键不灵敏、按键坏、触摸板坏、液晶屏损坏、屏幕撞坏，液晶屏破碎丶电源坏、主板坏、主板不工作、不亮、主板高压故障、不显示、主板显存故障、故障、显示花纹、反应慢、触摸无反应、通讯不上、通讯异常、不能通讯、显示模糊、碎屏、电源板坏、液晶屏故障、不能正常开机、开不了机丶报错、报警、提示错误、显示反了等等故障维修。
