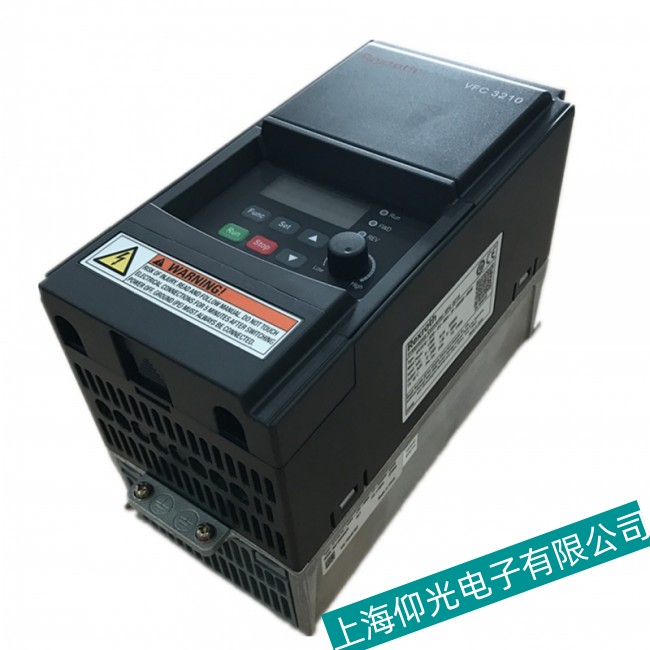

在工业自动化领域，力士乐变频器以其高效稳定的性能被广泛应用。然而，设备运行过程中难免出现故障，其中SC短路故障是较为常见的保护性跳闸。本文从技术角度出发，系统分析SC故障的成因，并提供针对性力士乐变频器维修方案，助力快速恢复设备运行。
一、SC故障的核心机理
SC故障的本质是变频器检测到输出端存在短路或电流检测电路异常，触发过流保护机制。根据力士乐变频器的设计规范，当输出电流超过安全阈值（通常为额定电流的150%-200%）时，系统将强制停机并显示SC代码。这一机制旨在防止IGBT模块因过流而损坏。
二、故障原因的分层解析
（一）外部负载异常
电机或电缆短路
电机绕组短路、电缆绝缘破损导致相间短路。
输出侧接线错误（如U、V、W相序混淆）。
负载突变
机械负载卡死、传动机构故障导致电流骤增。
加速时间设置过短引发冲击电流。
（二）内部电路故障
IGBT模块损坏
模块老化、散热不良导致击穿。
驱动电路异常引发模块误导通。
电流检测电路失效
电流采样电阻阻值漂移。
线性光耦、运放芯片性能下降。
检测电路板元件虚焊或损坏。
（三）参数设置不当
过流保护阈值过低
保护值设置低于实际负载需求。
转矩补偿过高
低频运行时因转矩提升导致电流过大。
三、系统性力士乐变频器维修方案
（一）诊断流程
静态检测
断开电机负载，空载运行观察是否报SC故障。
万用表测量输出端相间电阻（正常应为兆欧级）。
示波器观察IGBT模块驱动波形是否正常。
动态验证
逐步加载监测电流变化曲线。
模拟短路场景测试保护响应时间。
（二）修复策略
故障层级 典型现象 解决方案
外部负载 电机绕组短路 更换电机或修复绝缘层
电缆绝缘破损 兆欧表检测<2MΩ 更换耐高温、耐油电缆
IGBT模块 模块击穿、驱动波形异常 更换同规格IGBT模块并调整驱动电阻
电流检测电路 采样电阻阻值偏差>5% 校准或更换精密采样电阻
运放芯片 输出电压异常 更换运放芯片（如LM358）
（三）预防性维护
季度检查
清洁散热风道灰尘，确保散热效率。
紧固所有端子连接，防止接触不良。
年度升级
更换服役超5年的电解电容。
升级控制板固件，优化电流检测算法。
参数优化
合理设置加速时间（建议3-10秒）。
调整转矩补偿值（V/F曲线平滑化）。
四、典型案例分析
某纺织厂力士乐变频器频繁报SC故障，经检测发现：
输出电缆因老化导致相间绝缘下降。
电流检测电路板上的线性光耦老化。
IGBT模块因散热不良导致局部击穿。
解决方案：
更换耐高温电缆并规范接线。
更换线性光耦（如LOC110）。
升级散热系统并更换IGBT模块。
改造后设备连续运行200天无故障。
五、技术发展展望
新一代力士乐变频器（如IndraDrive系列）已集成：
智能电流检测：实时修正采样非线性误差。
自适应保护：动态调整过流阈值。
云端诊断：通过物联网模块远程监控电流波形。
这些创新显著提升了设备对短路故障的适应性，但基础维护原则仍需遵循。
通过系统性分析SC故障的成因与解决方案，结合预防性维护策略，可有效降低变频器停机风险，保障工业生产的连续性。在实际力士乐变频器维修中，建议结合设备手册与专业检测工具，实现精准故障定位与高效修复。
