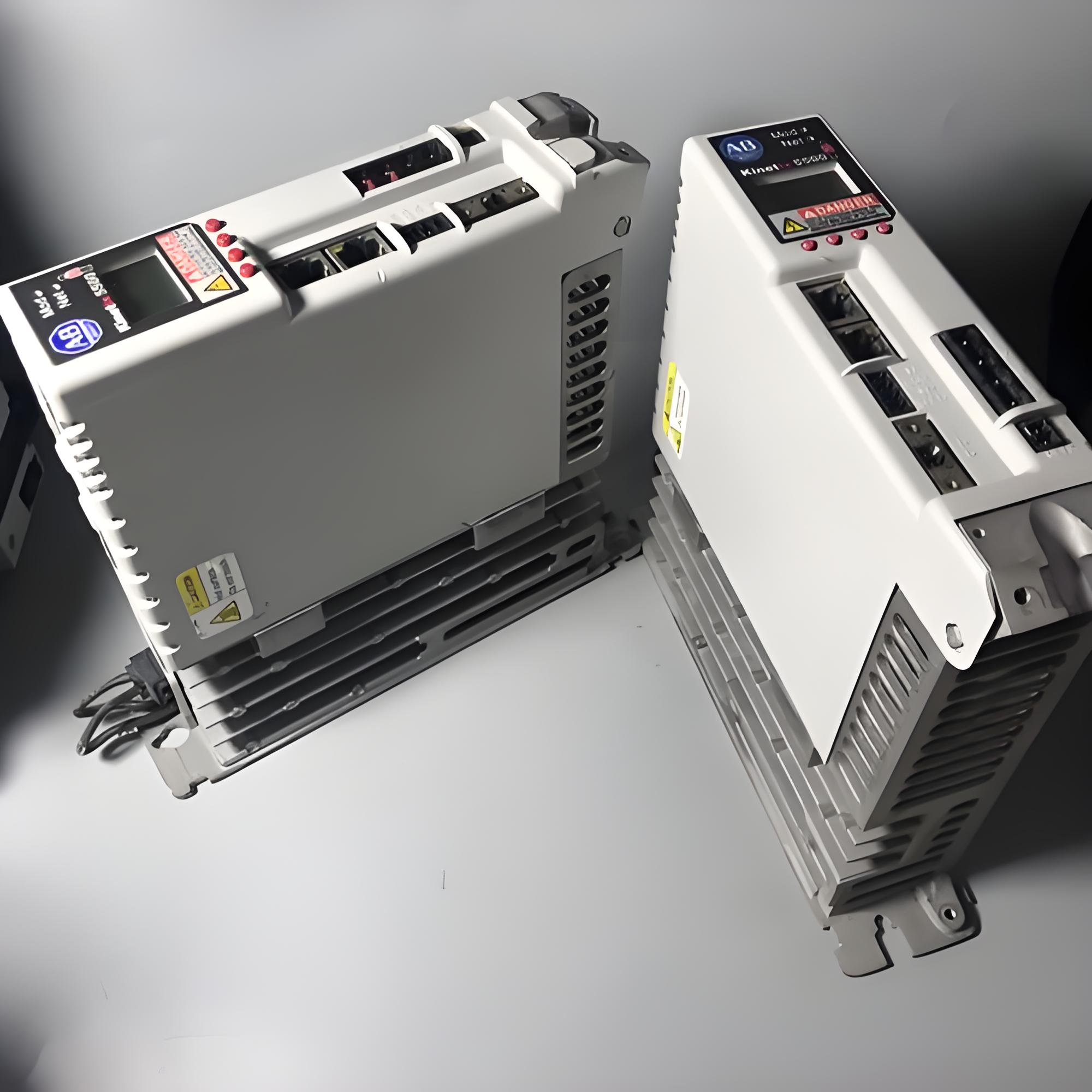

在工业自动化领域，AB伺服驱动器凭借其高精度控制与稳定性，广泛应用于数控机床、机器人及包装机械等核心设备。然而，当设备面板亮起E04故障代码时，往往意味着系统正面临电机过热或过载的严峻挑战。这一故障若未及时处理，可能引发设备停机、电机损坏甚至生产链中断。本文将从技术原理出发，系统性剖析E04故障的成因，并提供可落地的AB伺服驱动器维修方案。

一、E04故障的核心机制：电机热保护触发
E04故障的本质是驱动器检测到电机温度超过安全阈值，触发内置热保护机制。其触发条件包括：

电机绕组温度过高：当电机持续高负载运行或散热不良时，绕组温度可能突破绝缘材料耐受极限（通常为155℃）。
热敏电阻动作：电机内部嵌入的PTC或NTC热敏电阻在温度达到阈值时，电阻值发生突变，驱动器通过监测该信号判断电机状态。
过载保护联动：当电机电流超过额定值150%且持续5秒以上时，驱动器可能同时触发E04（过热）与E06（过载）故障。
二、故障根源的三重维度分析
散热系统失效
风扇故障：散热风扇轴承磨损或叶轮积尘会导致风量下降50%以上，使电机温度升高20-30℃。
散热片堵塞：铝制散热片间隙被油污或金属屑堵塞，热阻增加3-5倍，显著降低散热效率。
环境温度超标：当驱动器工作环境温度超过45℃时，电机温升可能突破设计极限。
负载侧异常
机械卡滞：传动轴弯曲、联轴器对中偏差超过0.1mm或导轨润滑不足，会导致电机输出扭矩增加30%-50%。
参数错配：速度环增益（Kp）设置过高可能引发系统振荡，使电机电流波动幅度达额定值的200%。
再生能量堆积：在频繁制动工况下，若未配置制动电阻或制动单元，直流母线电压可能飙升至800V以上，间接导致电机过热。
驱动器硬件故障
电流检测模块偏差：霍尔传感器或采样电阻老化可能导致电流反馈值误差超过10%，触发误保护。
控制板信号干扰：强电磁场环境下，PWM信号可能产生100ns级的抖动，导致逆变模块开关频率异常。
电源模块劣化：电解电容容量衰减至标称值70%以下时，母线电压纹波可能从5%增至15%，加剧电机发热。
三、系统化AB伺服驱动器维修方法论
散热系统优化
使用压缩空气清理散热片间隙，确保风道畅通。
更换轴承润滑脂（推荐使用高温锂基脂），并检测风扇转速（额定值±10%为合格）。
在驱动器进风口加装滤网，拦截直径大于0.5mm的颗粒物。
负载侧诊断与调整
通过示波器监测电机电流波形，排查机械共振点（通常出现在50-200Hz频段）。
使用激光对中仪调整联轴器偏差，确保径向误差≤0.05mm、轴向误差≤0.1mm。
在参数设置界面将过载保护阈值调整为额定电流的120%，并启用动态制动功能。
硬件检测与更换
采用LCR测试仪检测电解电容容量与ESR值，批量更换容量衰减超30%的电容组。
使用差分探头测量PWM信号完整性，若上升/下降时间超过200ns，需更换IGBT驱动芯片。
对控制板进行三防涂覆处理（防护等级达IP65），增强抗电磁干扰能力。
四、预防性维护策略
建立温度监测数据库：通过驱动器内置温度传感器记录电机运行数据，绘制温升曲线图。
实施季度性机械保养：包括导轨润滑、皮带张力调整及编码器连接器紧固。
配置再生能量处理单元：在制动工况占比超30%的场景下，加装制动电阻（阻值计算需考虑母线电压与制动功率）。
E04故障的修复不仅是硬件替换，更是对散热设计、负载匹配与控制逻辑的全面优化。通过建立“散热-负载-硬件”三位一体的维修体系，可显著提升AB伺服驱动器运行稳定性，为智能制造提供可靠的动力保障。
