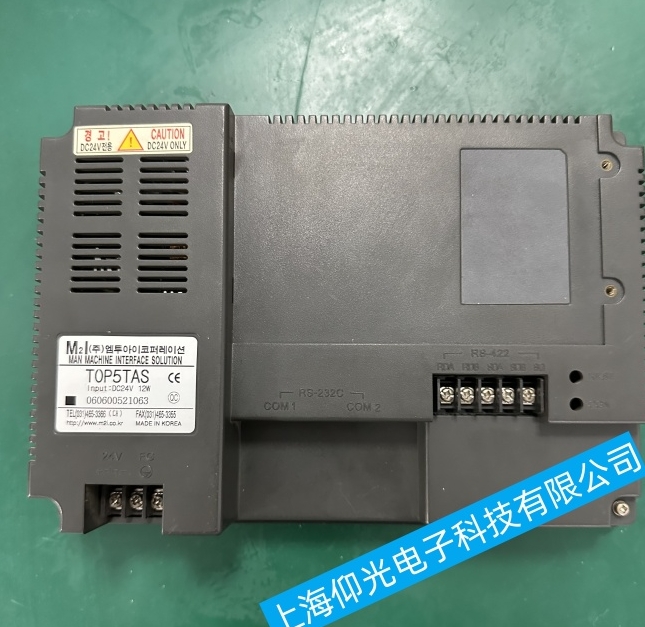

在船舶自动化控制系统中，瓦锡兰触摸屏作为人机交互的核心设备，其通讯电路的稳定性直接影响设备运行效率。当触摸屏出现通讯中断、数据传输异常或完全无响应时，通常与通讯电路的物理损坏、信号干扰或参数配置错误密切相关。本文结合实际维修案例，系统解析通讯电路损坏的排查流程与修复方法。

一、通讯电路损坏的典型表现
间歇性通讯中断：触摸屏与PLC或主机系统连接时断时续，可能伴随错误代码提示。某远洋货轮曾出现此类故障，最终定位为通讯线缆接口氧化导致接触不良。
完全无通讯：触摸屏指示灯不亮或显示“通讯失败”，设备日志记录串口错误。某渔船维修案例中，故障源于通讯模块电源芯片击穿。
数据传输错误：触摸屏显示乱码或参数值异常波动，通常与信号干扰或协议不匹配有关。某工程船曾因变频器电磁干扰导致触摸屏数据跳变。
二、系统化排查四步法
物理层检测
线缆检查：使用万用表测量通讯线电阻，确认无断路或短路。某维修案例中，发现RS485线缆A/B线间绝缘电阻仅0.5MΩ，更换线缆后恢复通讯。
接口评估：检查DB9或RJ45接口针脚是否弯曲，某船舶维修时发现TXD针脚断裂，通过飞线修复。
电源验证：测量通讯模块供电电压，确保在额定范围内。某案例中5V电源跌落至3.2V，导致模块工作异常。
信号层分析
示波器抓取：监测TX/RX信号波形，正常通讯时应呈现规则方波。某维修中捕获到畸变波形，定位为光耦隔离芯片损坏。
终端电阻匹配：检查CAN总线或RS485总线终端电阻是否为120Ω，某案例因电阻缺失导致信号反射干扰。
协议层验证
参数比对：确认触摸屏与PLC的波特率、数据位、停止位设置一致。某维修发现PLC设置为9600bps，而触摸屏误配为19200bps。
协议转换器测试：若使用Modbus转Profinet网关，需验证协议转换功能。某案例中网关固件版本过旧导致兼容性问题。
环境干扰排查
电磁屏蔽测试：在变频器附近工作时，用频谱分析仪检测干扰频段。某维修通过加装磁环将干扰强度降低40dB。
接地系统检查：测量设备接地电阻，确保小于4Ω。某案例因接地不良导致共模干扰超标。
三、瓦锡兰触摸屏维修案例与解决方案
案例1：某散货船触摸屏间歇性通讯中断

故障现象：航行中触摸屏每2小时断开连接，重启后恢复。
排查过程：通过红外测温仪发现通讯接口温度达65℃，拆解后发现接口氧化层导致接触电阻增大。
修复方案：清洁接口并涂抹导电膏，重新紧固螺丝后故障消除。
案例2：某拖轮触摸屏完全无通讯

故障现象：上电后触摸屏无显示，设备日志记录“COM2端口未响应”。
排查过程：检测发现通讯模块供电芯片输出电压为0V，进一步检查发现保险丝熔断。
修复方案：更换保险丝并升级电源芯片散热设计，增加导热硅脂垫片。
四、预防性维护建议
定期清洁：每季度用无尘布擦拭通讯接口，避免氧化腐蚀。
线缆管理：采用屏蔽双绞线并远离动力电缆，弯曲半径不小于线径6倍。
参数备份：修改通讯参数前备份原始配置，某维修案例因误删参数导致系统瘫痪。
环境监控：在控制柜内安装温湿度传感器，确保环境温度低于55℃、湿度低于85%RH。
通过系统化的排查流程与预防性维护，可显著降低瓦锡兰触摸屏通讯电路故障率。实际维修中需结合具体船型、设备型号及使用环境制定针对性方案，对于复杂故障建议联系专业维修团队进行深度检测。
