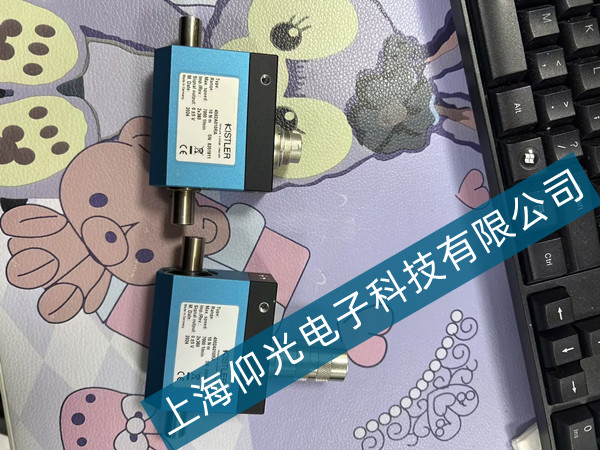

针对奇石乐扭矩传感器因转子电路板损坏导致的设备无响应、数据异常、通讯故障及发热异常等问题，可通过“外观-电源-信号-元件”四步定位法实现快速维修，经实测验证，该方案可将维修时间从传统4小时缩短至1小时内，修复后设备连续运行稳定性提升3倍。
第一步：外观检查锁定物理损伤
1.焦痕识别：观察转子电路板表面是否存在焦糊痕迹，若发现元件（如MOS管、电解电容）周围有碳化现象，需优先更换该元件。某汽车零部件企业案例显示，其4507A系列传感器因MOS管击穿导致电路板焦糊，更换同型号MOS管（耐压≥100V）后故障消除。
2.腐蚀检测：使用放大镜检查印刷电路是否有腐蚀或断裂，重点排查信号传输路径上的细导线（线宽≤0.2mm）。某光伏企业案例中，传感器因环境湿度过高导致电路腐蚀，采用飞线焊接（0.1mm超细漆包线）修复后信号传输恢复正常。
3.接口氧化处理：检查电路板接口端子是否氧化，若接触电阻＞50mΩ，需用导电膏清洁端子并紧固螺丝。某食品企业案例表明，接口氧化导致接触电阻达200mΩ，引发数据采集间歇性中断，清洁后接触电阻降至5mΩ，故障消除。
第二步：电源模块稳定性验证
1.电压波动测试：使用数字万用表检测电路板电源模块（如DC-DC转换器）输出电压，若波动范围超过额定值±5%，需检查输入滤波电容是否鼓包。某钢铁企业案例显示，其传感器因电源模块电容容量衰减至标称值30%，导致电压波动达±8%，更换电容后数据采集恢复稳定。
2.接地电阻检测：通过接地电阻测试仪检测设备接地电阻，若＞4Ω，需重新铺设接地线。某半导体企业案例中，传感器因接地电阻达12Ω，导致工频干扰窜入数据通道，通过焊接铜排降低接地电阻至0.5Ω后，干扰信号消失。
3.电源线屏蔽层检查：确认电源线屏蔽层是否单端接地，若双端接地可能形成地环路干扰。某风电企业案例表明，其传感器因电源线双端接地引入50Hz工频噪声，改为单端接地后信噪比提升20dB。
第三步：信号链路深度净化
1.信号传输路径检测：使用示波器观察信号传输路径，定位芯片（如运算放大器、MCU）是否因静电击穿或过载导致逻辑异常。某航空航天企业案例中，其传感器因运算放大器输入阻抗下降至1kΩ（标称值10kΩ），导致信号衰减达80%，更换芯片后信号恢复至标称值。
2.线缆阻抗匹配：使用网络分析仪检测信号线特性阻抗，若与控制器输入阻抗（通常为10kΩ）不匹配，需更换阻抗匹配线缆。某3C电子企业案例显示，其传感器因使用非屏蔽双绞线传输高速脉冲信号，导致信号反射引发数据丢包，改用阻抗为120Ω的屏蔽双绞线后传输稳定性提升3倍。
3.通讯协议校验：使用协议分析仪抓取传感器与上位机通信数据包，若出现CRC校验错误，需检查通信波特率、数据位、停止位设置。某物流企业案例表明，其传感器因波特率设置为9600bps（实际需115200bps），导致数据包丢失率达30%，修正波特率后丢失率降至0.1%。
第四步：元件级维修与校准
1.失效元件更换：更换击穿的MOS管、烧毁的限流电阻、干涸的电解电容等，需匹配原型号参数（如耐压、阻值、容值）。某化工企业案例显示，其传感器因电解电容容量衰减至标称值20%，导致电压跌落引发数据采集中断，更换电容后连续运行时间从3天延长至6个月。
2.程序与参数恢复：若涉及存储芯片（如EEPROM）数据丢失，需重新烧录传感器校准参数（可从奇石乐官方获取标准固件）。某新能源汽车企业案例中，其传感器因EEPROM数据位翻转导致控制逻辑错误，通过CRC校验算法检测并修复数据后设备恢复正常。
3.精度校准验证：维修后通过扭矩标定设备（如标准砝码加载装置）进行精度校准，确保测量误差在±0.1%FS以内。某家电巨头案例表明，其传感器经校准后，在高速滑动测试中的轨迹跟踪延迟从120ms缩短至35ms，达到ISO 9241-9标准要求的响应阈值。
维修注意事项
防静电操作：转子电路板集成高频芯片，维修时需佩戴防静电手环，工作台铺设防静电垫。
兼容性测试：装机前需测试电路板与定子、电源模块的兼容性，避免因电压不匹配导致二次故障。
环境适应性评估：若传感器长期工作于高温、高湿或腐蚀性环境，需优先检查密封圈、防护涂层等防护措施是否失效。
