三菱PLC电源灯闪烁维修

发布者:触摸屏    来源:上海仰光电子科有限公司     发布时间:2020-11-8

三菱PLC电源灯闪烁维修
三菱PLC电源灯闪烁维修

每天来修的PLC都非常多,一家南昌做化工制药行业的客户找到我们,他们的PLC在运行时电源灯总是一闪一闪的,咨询我们这是什么问题。了解如何使用此过程对PLC进行故障排除和诊断,以及如何识别PLC问题区域。确定某些输入或输出等可能是PLC问题所在。
三菱PLC电源灯闪烁维修"
三菱PLC电源灯闪烁故障维修检测步骤:
1.检查并确保已多次接通主PLC电源(120vac或24vdc),这是PLC上的主电源LED指示的状态。同时检查是否施加了正确的电压。
2.检查可能由PLC本身内部提供或由外部电源提供的24VDC电源。同时检查主保险丝是否烧断。
3.检查120VAC电源或变压器输出正确的电压,并且保险丝未烧断。这通常用于液压电磁线圈等。
4.查找位于问题区域内的电池或传感器和开关的区域。例如工具更换器,托盘更换器或刀库区域。仔细查看电气图,查找可能存在的故障或设备故障。
5.检查每个输入LED在PLC或内部控制诊断程序上是否点亮。手动进行每个开关。将机器置于急停状态,以免发生意外动作。但仍要小心,因为某些梯子的文字并不完全安全。请记住,代理通常无法打开状态,因此请确保在不应该处于正常状态时也不要打开它们。
6.进行输入时,请检查三菱PLCPLC诊断程序上的输入并中断输入。如果所有这些都正常工作,请继续检查以下输出。否则,用电表测试电源是否已重新输入到PLC输入中此时,如果是CNC或直接使用PLC,则可能需要通过M代码启动机器,然后运行您要执行的功能。
7.如果发现继电器触点不良。请检查您的电表,并检查可能短路的电路电源是否接地。如果小于40欧姆左右,则很可能是接地短路。找到短路或损坏的线圈并进行维修。然后有时可能会换掉另一个未在板上使用的继电器,很多时候,您必须在错误的继电器位置拆焊并重新焊接
8.如果某些三菱PLC用于自动化或外部固定装置,则有时会对其进行复位,以清除PLC内部的重大警报。但如果是这种情况,通常将完全关闭PLC功能。按下三菱PLC上的任何按钮时请务必小心。
测试三菱PLC逻辑电源时要注意的电压范围注意事项:
如果三菱PLC确实存在问题,则120伏电路不应出于任何原因降到100伏以下。如果24VDC功率或测量读数小于20VDC,则该电路也很可能出现问题。电源应始终输出23至25伏的电压。如果不是,则可能是主机变压器的分接头或主电源未正确设置。

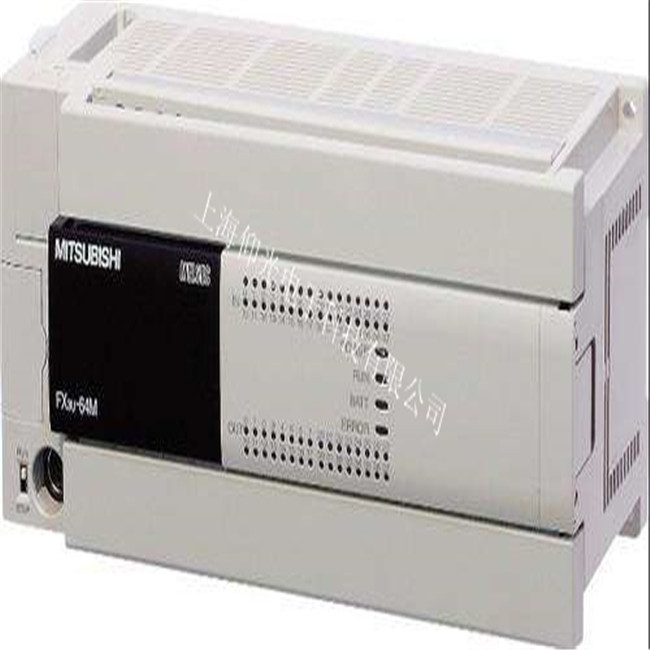

三菱PLC上有4个指示灯,这几个灯的亮与闪动的含义是什么呢

BATT灯亮
该红色LED灯亮时,说明plc内的锂电池寿命已经快结束了,则需要尽快更换新的锂电池,以免PLC内的程序自动消失。如果更换新的锂电池后,该LED灯仍然亮着,则可能是CPU板存在故障。[ad]

POWER灯呈闪烁状态
如果POWER灯呈闪烁状态,则可能是24+端子与COM端子短路。这时,需要将24+端子的配线拔出。如果指示灯正常,则需要检查线路。如果指示灯依然闪烁,则可能需要检查PLC内的电源板。

PROG•E ED灯闪烁
该红色LED灯闪时,可能是程序回路不合理的情况、参数设定出错、存在干扰导等。可以使用掌上型书写器FX-20P-E检查D8004,然后根据D8004的内容检查D8060~D8069。

面板上POWER灯不亮
1)主机、I/O扩充机座、I/O扩充模组、特殊模组正面均有POWER LED指示灯。

2)主机通上电源时,LED的绿色灯亮。如果主机通上电源后,该指示灯不亮,这时,需要将24+端子的配线拔出。如果指示灯正常亮起,表示FX2的DC负载过大,则不要使用 FX2的24+端子的DC电源,而要采用另行的DC24V电源供应器。如果将24+端子的配线拔出后,指示灯仍然不亮,则可能是PLC内部熔丝烧断,则需要更换熔丝并检查熔丝熔断的原因。

fX1N-60MR-001通电后ERR灯闪烁,输入X0灯常亮
ERR灯闪烁可能是用户程序丢失导致,于是联机三菱plc编程软件发现程序紊乱。执行内部清除命令,并重新传送程序。再把PLC通电,结果POWER灯亮、RUN灯亮、ERR灯不亮、X0输入亮。于是检查X0线路,发现X0对应的光耦后级连接点的PCB走线与大面积覆铜地线间存在脏污,再经过清洗后通电试机,一切正常。
