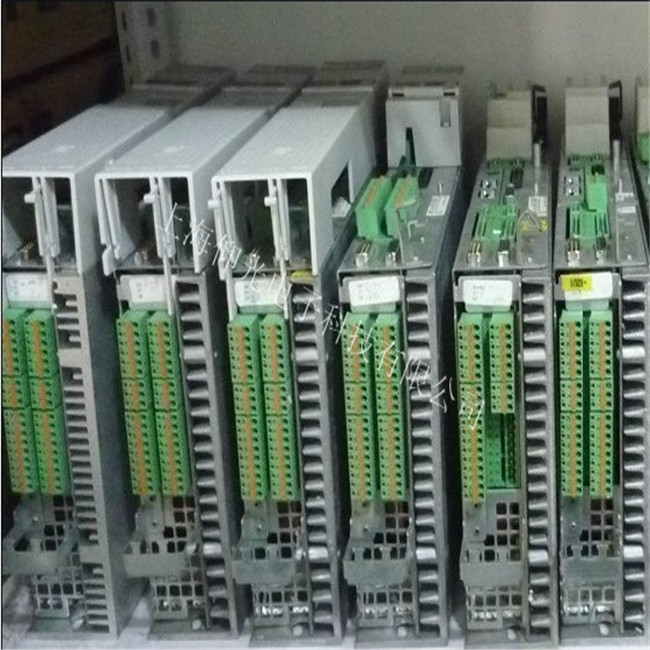

力士乐伺服驱动器故障报警F860过电流应对措施

发布者:触摸屏    来源:上海仰光电子科有限公司     发布时间:2020-11-8

力士乐伺服驱动器故障报警F860过电流应对措施
力士乐伺服驱动器故障报警F860过电流应对措施
 F860 功率级短时过电流
 晶体管(IGBT)电流已超过允许最大峰值。驱动器被立即停用,
电机飞轮停转。
错误原因:
1) 电机或电机电缆短路。
2) 驱动控制器电源部分有故障。
3) 电流调节器被错误数值参数化。
排除措施:
对于原因 1,检查电机电缆是否短路。
对于原因 2,更换驱动控制器。
对于原因 3,检查电流控制器参数是否是电机数据表中给定的;
如果有差别,输入正确值。
F870 +24 伏直流错误
驱动控制器要求
故障现象
发生时的工作状况电动机不运转变频器输出端子U、V、W不能提供电源查电源是否已提供给端子;检查运行命令是否有效;检查复位功能或自由运行/停车功能是否开放
负载过重检查电动栅负载是否过任选远程操作器被使用确保其操作设定正确

电动机反转
输出端子连接不正确
使得电动机的相序与端子连接相对应,通常正转U-V-W,反转U-W-V
电动机正反转的相序未与输出对应
控制端子连接不正确
过电流
加速中过电流
电动机是否短路或局部短路,输出线绝缘是否良好;延长加速时间;检查变频器配置,容量是否合适;降低转矩提升设定值

恒速中过电流
电动机是否适中或局部短路,输出线绝缘是否良好;检查电动机是否堵转,机械负载是否突变;变频器容量是否合适,若太小则增大容量;检查电网电压是否突变
力士乐伺服驱动器故障报警F860过电流应对措施
 F860 功率级短时过电流
 晶体管(IGBT)电流已超过允许最大峰值。驱动器被立即停用,
电机飞轮停转。
错误原因:
1) 电机或电机电缆短路。
2) 驱动控制器电源部分有故障。
3) 电流调节器被错误数值参数化。
排除措施:
对于原因 1,检查电机电缆是否短路。
对于原因 2,更换驱动控制器。
对于原因 3,检查电流控制器参数是否是电机数据表中给定的;
如果有差别,输入正确值。
F870 +24 伏直流错误
驱动控制器要求
故障现象
发生时的工作状况电动机不运转变频器输出端子U、V、W不能提供电源查电源是否已提供给端子;检查运行命令是否有效;检查复位功能或自由运行/停车功能是否开放
负载过重检查电动栅负载是否过任选远程操作器被使用确保其操作设定正确

电动机反转
输出端子连接不正确
使得电动机的相序与端子连接相对应,通常正转U-V-W,反转U-W-V
电动机正反转的相序未与输出对应
控制端子连接不正确
过电流
加速中过电流
电动机是否短路或局部短路,输出线绝缘是否良好;延长加速时间;检查变频器配置,容量是否合适;降低转矩提升设定值

恒速中过电流
电动机是否适中或局部短路,输出线绝缘是否良好;检查电动机是否堵转,机械负载是否突变;变频器容量是否合适,若太小则增大容量;检查电网电压是否突变


减速中或停车时过电流
检查输出线绝缘是否良好,电动机是否有短路现象;延长减速时间;更换容量大的变频器;直流制动量太大,减少直流制动量


通过以上对三菱变频器电动机不运转,电动机反转,电动机过电流等故障的分析及解决方法的介绍,相信以后如果遇到同样故障的时候,自己也能大概分析出大概是哪里的问题导致的故障。
一般三菱变频器故障及解决方法要从三方面来分析:
一是电气设备的柜子
二是变频器的负载电动机
三是变频器本身
所有的用电设备,无论是强电还是弱电,首先要了解它的内部结构,如果内部结构与原理清晰了,在故障出现以后就会分析出故障的部位。

然后根据这个部位的结构原理去检测出故障的元器件,柯以准确地查出损坏的元器件,同时要知道检测点的标准工件电压值,

才可以做对比所检测的电压值是否正常


减速中或停车时过电流
检查输出线绝缘是否良好,电动机是否有短路现象;延长减速时间;更换容量大的变频器;直流制动量太大,减少直流制动量


通过以上对三菱变频器电动机不运转,电动机反转,电动机过电流等故障的分析及解决方法的介绍,相信以后如果遇到同样故障的时候,自己也能大概分析出大概是哪里的问题导致的故障。
一般三菱变频器故障及解决方法要从三方面来分析:
一是电气设备的柜子
二是变频器的负载电动机
三是变频器本身
所有的用电设备,无论是强电还是弱电,首先要了解它的内部结构,如果内部结构与原理清晰了,在故障出现以后就会分析出故障的部位。

然后根据这个部位的结构原理去检测出故障的元器件,柯以准确地查出损坏的元器件,同时要知道检测点的标准工件电压值,

才可以做对比所检测的电压值是否正常
