三菱触摸屏TSD-AT176-FN-1SD触摸失灵故障维修方案

发布者：WJJ    来源：上海仰光电子科技有限公司     发布时间：2025-6-28

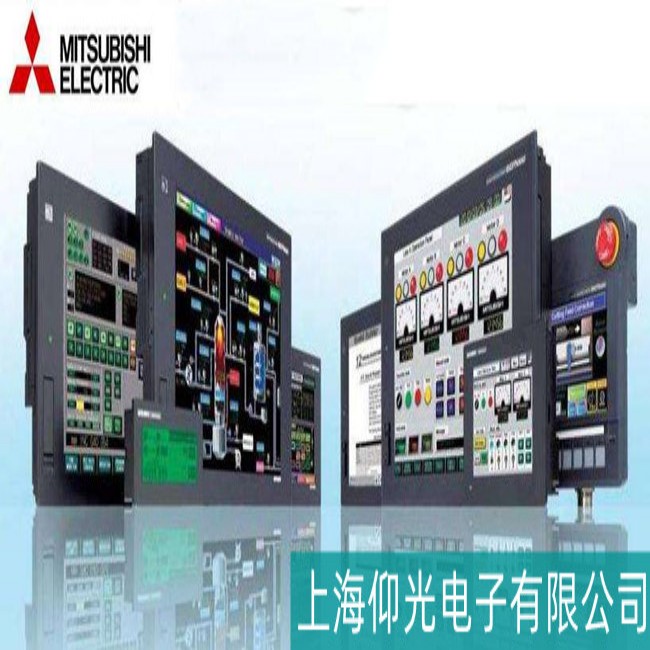

三菱触摸屏TSD-AT176-FN-1SD触摸失灵故障维修方案
三菱触摸屏 TSD-AT176-FN-1SD 触摸失灵故障的维修需要结合硬件检测与软件调试，以下是系统化解决方案：

一、故障原因分类与诊断

故障类型 典型表现 可能原因
硬件连接问题 触摸完全无响应 触摸屏排线松动、接口氧化
触摸屏损坏 局部或全部触摸失效 触摸层断裂、ITO 涂层损坏
驱动程序异常 系统提示 "触摸驱动未安装" 驱动程序丢失、版本不兼容
主控板故障 伴随显示异常或系统死机 主板触摸控制芯片损坏
电源问题 间歇性触摸失灵 电源纹波过大、5V 供电不稳定

二、分步排查流程

1. 初步检查（快速定位）

  • 外观检查
    • 观察触摸屏表面是否有物理损伤（裂痕、凹坑），特别是边缘区域。
    • 检查触摸屏与前面板之间是否有异物挤压。
  • 重启测试
    • 断电重启设备，进入系统设置→触摸校准界面，观察是否能正常校准。
    • 若校准过程中提示 "触摸点未检测到"，进入硬件排查。

2. 硬件连接检测

  • 触摸屏排线
    • 拆卸触摸屏前壳，检查触摸屏排线（通常为白色 FFC 排线）是否松动或氧化。
    • 重新插拔排线并清洁金手指，使用橡皮擦去除氧化物。
  • 排线接口测试
    • 测量排线接口处的 5V 供电和 I2C 信号（SDA/SCL）：
      plaintext
      排线接口测试点：
┌─────────────┐
│  VCC(5V)    │───► 万用表测量4.75-5.25V
├─────────────┤
│  GND        │───► 接地电阻＜1Ω
├─────────────┤
│  SDA        │───► 示波器检测有数据波动（触摸时变化）
├─────────────┤
│  SCL        │───► 400kHz时钟信号（稳定方波）
└─────────────┘

3. 触摸屏本体测试

  • 替换法验证
    • 使用同型号触摸屏组件进行代换测试，若故障消失则原触摸屏损坏。
  • 触摸控制 IC 检测
    • 触摸屏控制 IC（如 FT5406、GT911）工作温度应≤60℃，过热可能导致工作异常。
    • 检查 IC 周边电容（0.1μF 陶瓷电容）是否开裂，更换可疑元件。

4. 软件与驱动修复

  • 驱动程序更新
    • 通过三菱 GT Designer3 软件（版本≥1.129C）下载最新触摸屏驱动。
    • 进入系统→控制面板→设备管理器→人体输入设备，卸载现有驱动后重新安装。
  • 系统文件恢复
    • 若驱动更新无效，使用系统恢复功能（需提前备份）：
      plaintext
      1. 进入系统设置→恢复
2. 选择"恢复到出厂设置"（保留用户数据选项）
3. 重新配置触摸屏参数

5. 主控板故障处理

  • 主板触摸信号处理电路
    • 检查主板上的触摸信号放大芯片（如 LM324）是否损坏，测量其输入 / 输出电压。
    • 常见故障点：滤波电容（10μF/16V）鼓包、电阻（10KΩ）开路。
  • CPU 触摸控制模块
    • 若主板其他功能正常（如显示、通讯），仅触摸失灵，可能是 CPU 内部触摸控制模块损坏，需更换主板。

三、维修工具与备件清单

工具 / 备件 作用 推荐型号
数字万用表 电压 / 电阻测量 福禄克 17B+
示波器 检测 I2C 信号波形 普源 DS1054Z
热风枪 芯片拆焊 快克 850D
触摸屏组件 整体更换触摸屏 三菱原装 TSD-AT176 触摸组件
触摸控制 IC 替换损坏芯片 FT5406、GT911

四、特殊场景处理

场景 1：新安装触摸屏失灵

  • 检查安装方向
    • 确认触摸屏排线插入方向正确，部分型号需区分正反面。

场景 2：潮湿环境导致触摸异常

  • 除湿处理
    • 用吹风机（冷风档）对触摸屏背部进行干燥处理，必要时加装防潮剂。

场景 3：工业干扰导致触摸失灵

  • 接地与屏蔽
    • 确保触摸屏金属外壳可靠接地，通讯线使用双绞屏蔽线并单点接地。

五、预防措施

  1. 定期清洁
    • 每月用防静电清洁剂擦拭触摸屏表面，避免油污积累影响触摸灵敏度。
  2. 物理防护
    • 安装防刮钢化膜，避免尖锐物体接触屏幕。
  3. 电源管理
    • 使用稳压电源（纹波＜50mV），避免与大电机设备共用电源。

六、维修案例参考

案例 1：

  • 现象：触摸完全无响应，显示正常
  • 原因：触摸屏排线接口氧化
  • 修复：清洁排线金手指并重新插拔，故障排除

案例 2：

  • 现象：触摸屏右下角无响应
  • 原因：触摸层局部断裂
  • 修复：更换触摸屏组件，问题解决

案例 3：

  • 现象：间歇性触摸失灵，伴随系统卡顿
  • 原因：主板触摸控制 IC（STM32F103）虚焊
  • 修复：BGA 芯片重植，故障排除

若维修后仍存在问题，建议联系三菱技术支持，提供触摸屏 S/N 码和系统日志（路径：C:\MELSOFT\GT\Logs），以便进一步分析。


上海仰光电子可以维修触摸屏出现像黑屏、暗屏、蓝屏、花屏、白屏、液晶屏损坏、主板烧坏、触摸失灵、安平、乱码、死机、图像有干扰纹、烧保险、图像抖动、画面无法转换、按键无反应、电源板故障、无背光、反复重启、个别区域不能触摸、触摸偏移、高压板故障等等。
