在工业自动化领域，贝加莱伺服驱动器凭借高精度控制与稳定性广泛应用于高端装备制造。然而，内部驱动电路损坏作为常见故障之一，可能引发设备停机、生产效率下降等问题。本文结合实际维修案例，解析其故障成因与应对策略。
常见故障原因分析
电气过载与短路

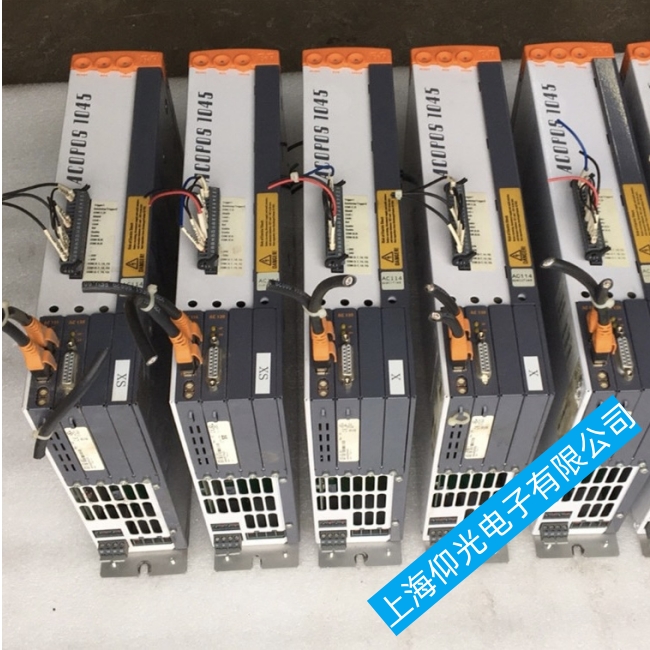

当电机负载突变或电源电压不稳定时，驱动电路中的功率器件（如IGBT模块）可能因过流冲击而损坏。例如，某工厂的ACOPOS P3系列驱动器因负载惯性过大，导致逆变模块开路性损坏，最终表现为无输出电压。
散热失效与高温老化
驱动电路在工作时产生热量，若散热系统失效（如风扇停转、散热片积灰），内部温度可能超过元器件耐受极限。某维修案例中，驱动器因长期运行在45℃以上环境，导致电解电容爆裂，引发电压输出不平衡。
静电与电磁干扰
在干燥环境中，人体或设备静电可能击穿驱动电路中的敏感元件。此外，CAN总线通信干扰、编码器信号串扰等问题也可能导致电路异常。例如，某设备因CAN总线屏蔽层破损，出现7210故障代码（直流总线电压异常）。
元器件老化与焊接缺陷
长期振动可能导致电路板焊点虚焊，或电容、电阻等元件参数漂移。某案例中，驱动器运行数年后出现间歇性过流报警，经检测发现驱动电路中某贴片电阻阻值增大，导致电流采样偏差。
维修与解决方案
故障诊断与定位
硬件检测：使用万用表测量关键节点电压（如DC+、DC-总线电压），示波器观察PWM波形，逻辑分析仪解析控制信号。
软件诊断：通过驱动器自带的诊断工具或上位机软件，读取故障代码（如4007跟随误差超限、9050持续电流过载），定位故障模块。
元器件更换与修复
针对IGBT模块、驱动芯片等核心元件，需选用与原厂参数一致的替代品，并确保焊接工艺符合标准。
对老化电容进行批量更换，同时清洁电路板并加固焊点，防止虚焊。
系统优化与预防
散热升级：增加散热风扇功率，或改用水冷系统降低环境温度。
抗干扰设计：更换带屏蔽层的编码器电缆，检查CAN总线终端电阻（120Ω）是否匹配。
参数校准：通过上位机软件重新配置电机参数（如电流环增益、速度环滤波时间），并执行编码器调零操作。
维护与保养建议
定期检查电源滤波器状态，清理驱动器内部灰尘。
建立备件库，储备常用元器件（如IGBT模块、电解电容）以缩短维修周期。
贝加莱伺服驱动器内部驱动电路的损坏，往往涉及电气、热力学、电磁兼容性等多维度因素。通过精准诊断、规范修复与系统优化，可显著提升设备可靠性。未来，随着智能诊断技术的发展，故障预测与主动维护将成为行业趋势，助力企业实现降本增效。
