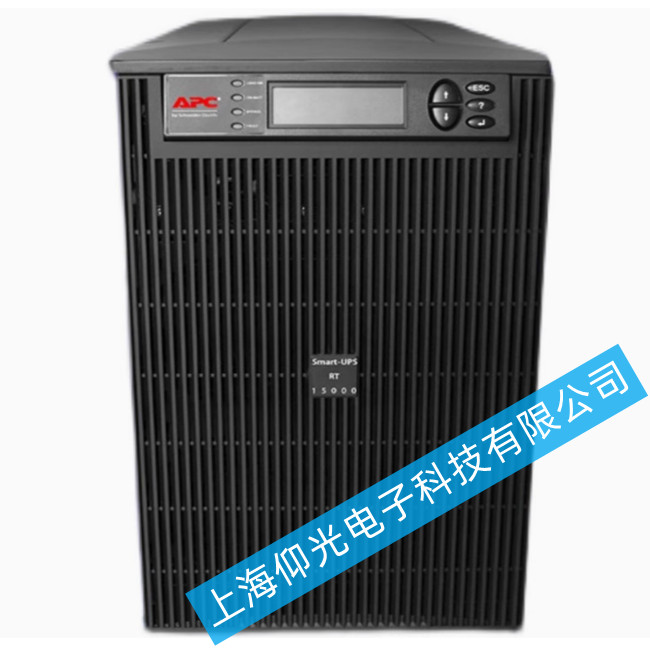

针对APC UPS电源10kVA SURT10000UXICH 8kW单相不间断主机出现输出电压过低故障，可按照以下步骤进行系统化排查和维修：
如需要专业人员介入维修请联系以下公司，免费检测故障点
上海仰光电子科技有限公司
单位地址：上海市嘉定区江桥镇博园路858号531-532
电话：021-50157782
手机：13817011982微信同号 13761132860微信同号
联系人：茆工， 杨工
一、核心组件检查与测试
使用万用表测量单体电池电压（标准值：12V电池应为13.5-14V）。若电压低于12V或压差超过0.5V，需进行均衡充电或更换电池。
检查电池连接线是否松动、氧化或断裂，重点排查电池组正负极与UPS主机的连接点。
测试电池组内阻，若内阻超过标称值（如12V 100Ah电池内阻应≤3mΩ），需更换电池。
使用示波器检测逆变器输出波形，正常应为标准正弦波（频率50Hz±0.5%，幅值220V±5%）。若波形失真或幅值不足，需检查逆变器驱动电路。
检查逆变器功率模块（如IGBT）是否损坏，重点排查栅极驱动信号和散热片温度（正常应≤80℃）。
测试逆变器输出滤波电容容量，若容量低于标称值80%（如1000μF电容实测<800μF），需更换电容。
测量充电器输出电压（应为27.6V±1%）和电流（应与电池容量匹配，如100Ah电池充电电流≤10A）。若输出异常，需检查充电器PWM控制芯片（如UC3845）及其外围电路。
使用逻辑分析仪检测控制电路信号，重点排查电压采样信号（如分压电阻网络）和保护电路（如过压、欠压保护阈值是否漂移）。
检查控制电路板是否有虚焊、电容漏液或元件烧毁现象。
二、负载与环境因素排查
逐步增加负载至额定容量（8kW），监测输出电压变化。若电压跌落超过10%（即低于198V），需检查UPS过载保护阈值设置或升级设备容量。
使用功率分析仪检测负载功率因数，若低于0.8，需加装无功补偿装置或优化负载类型。
确保UPS工作温度在0-40℃范围内，湿度≤90%（无凝露）。若环境温度过高，需加强通风或加装空调。
检查输入电源质量，使用电能质量分析仪检测电压波动（应≤±10%）、谐波含量（THD应<5%）和频率稳定性（应50Hz±0.5%）。
三、维修与更换操作规范
断开市电输入和电池连接，等待5分钟使电容放电。
佩戴防静电手环，使用绝缘工具进行维修。
更换电池时，需选择同型号、同批次产品，并确保连接线极性正确。
更换逆变器功率模块时，需涂抹导热硅脂并均匀紧固散热片。
更换控制电路板后，需重新校准参数（如输出电压、充电电流）。
空载测试：启动UPS，监测输出电压稳定性（220V±1%）和频率（50Hz±0.1%）。
满载测试：接入额定负载，运行1小时，监测输出电压跌落（应≤5%）和温升（逆变器≤80℃，变压器≤90℃）。
断开市电，检查电池逆变输出电压和切换时间（应≤10ms）。
