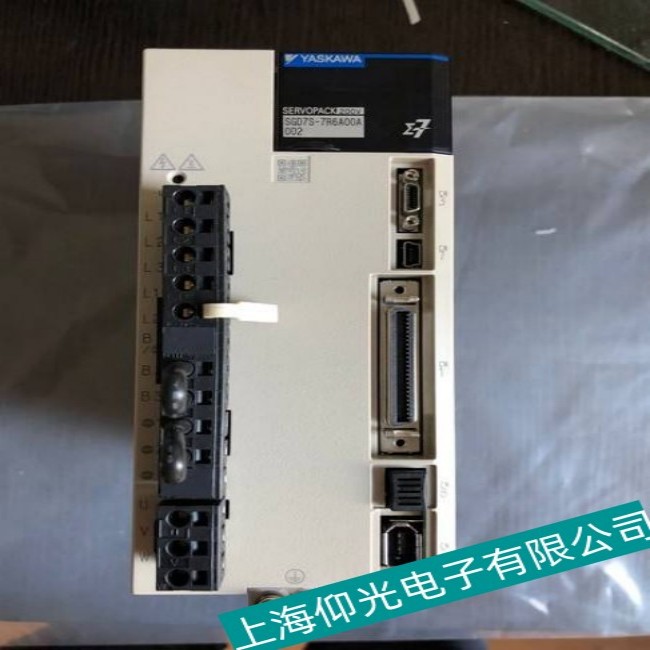

一、不能启动的常见原因与排查方向

1. 电源输入异常

• 可能原因：
  • 输入电源未接通或电压不足（三相 AC200V 系统电压应在 170~230V 范围内）。
  • 电源断路器、接触器或保险丝熔断 / 跳闸。
  • 输入电源相序错误（仅在驱动器有相序检测功能时影响启动）。
• 排查方法：
  • 用万用表测量输入电源端子（R、S、T）电压，确认是否达到额定值（AC200V±10%），若电压为 0，检查前级电源开关、断路器及线路。
  • 检查驱动器电源指示灯（如 POWER 灯）是否点亮，若不亮，可能内部电源板故障或输入电源未接入。
  • 对于有相序检测的型号（部分驱动器需正确相序才能启动），可交换任意两相输入线测试。

2. 控制信号未接入或异常

• 可能原因：
  • 未输入启动信号（如伺服使能信号 SON 未接通）。
  • 控制模式选择错误（如需要位置模式却设为速度模式，且未输入对应指令）。
  • 脉冲指令信号（如位置模式下的脉冲 + 方向信号）未正确接入或信号异常。
• 排查方法：
  • 通过驱动器操作面板查看状态指示灯：
    • SON 信号检查：确认控制端子 CN1 的 SON 引脚（如 37 号端子）是否与 COM 端短接（使能信号为 ON），可临时短接测试。
    • 控制模式确认：查看参数 Pn000（控制模式选择），如位置模式对应 Pn000=0，速度模式 = 1，扭矩模式 = 2，确保模式与实际需求一致。
  • 用示波器或万用表检测脉冲输入信号（如 CN1 的 5/6 号端子为脉冲 + 方向输入）：
    • 手动输入脉冲信号（如用信号发生器），观察驱动器是否响应；若无反应，检查脉冲线是否断线、端子是否接触不良，或更换脉冲线。

3. 参数设置错误

• 可能原因：
  • 初始化参数未设置（如 Pn000 未正确设定控制模式）。
  • 保护功能参数（如过载阈值、过速限制）设置过低，导致启动即触发保护。
  • 编码器参数设置与实际电机不匹配（如编码器分辨率参数错误）。
• 排查方法：
  • 恢复参数至出厂默认值：通过操作面板将 Pn000 设为 “1” 并保存，或使用 DriveWizard 软件执行参数初始化。
  • 检查关键参数：
    • Pn000：控制模式（如位置模式需设为 0）。
    • Pn210：过速限制值（默认 3000rpm，若设为过低值会导致无法启动）。
    • Pn400：编码器类型（如增量式或绝对式，需与电机匹配）。
    • Pn50A：伺服使能超时时间（若设为 0，可能禁止使能）。

4. 硬件故障（驱动器、电机或编码器）

• 可能原因：
  • 驱动器主电路故障（如 IGBT 模块损坏、直流母线电容失效）。
  • 电机绕组短路、接地或编码器损坏。
  • 驱动器控制板、电源板或接口板电路故障（如芯片烧毁、焊点虚接）。
• 排查方法：
  • 电机与编码器检测：
    • 断开电机动力线（U、V、W）和编码器线，单独给驱动器上电，观察是否能正常使能（SON 信号接入后，驱动器无报警）。若此时仍不能启动，可能驱动器故障；若能使能，说明电机或编码器可能存在问题。
    • 用万用表测量电机三相绕组电阻（应平衡，偏差≤5%），并用兆欧表测量对地绝缘电阻（≥10MΩ）；检查编码器电缆是否破损、接触不良，可更换同型号电缆测试。
  • 驱动器内部检测：
    • 断电后打开驱动器外壳，检查功率模块（如表面是否开裂、变色）、电容（是否鼓包、漏液）、电路板（是否有烧焦痕迹、元件脱落），若有明显损坏，需更换对应部件。
    • 使用示波器检测驱动板输出的驱动信号（如 IGBT 驱动脉冲），若某相无脉冲，可能驱动电路故障，需维修或更换驱动板。

5. 外部线路或接口故障

• 可能原因：
  • 控制信号线缆（CN1）或动力线缆（CN2）接触不良、断线。
  • 接口端子（如 SON、COM、脉冲输入端子）氧化或松动，导致信号无法传输。
• 排查方法：
  • 重新插拔 CN1、CN2 连接器，检查端子是否拧紧，必要时用酒精清洁端子氧化层。
  • 用万用表导通档检测控制信号线（如 SON 到 COM 端）是否通路，若断线则更换线缆。

二、不能启动故障的维修操作步骤

1. 初步状态确认

• 观察驱动器操作面板是否显示报警代码（如 AL.001、AL.020 等），若有报警，优先按报警提示排查（参考手册）；若无报警但无法启动，进入后续排查。
• 记录电源指示灯（POWER）、故障指示灯（FAULT）、使能指示灯（SON）的状态，例如：
  • POWER 灯不亮：重点查输入电源及内部电源板。
  • FAULT 灯亮：按报警代码处理（如过载、过压等）。
  • SON 灯不亮：检查使能信号输入。

2. 电源与接线排查

• 确认输入电源正常后，检查驱动器内部电源板输出（如 5V、24V 等）是否稳定，可用万用表测量电源板输出端子电压。
• 若 POWER 灯亮但无其他反应，可能控制板未正常工作，可尝试重新插拔控制板或更换同型号控制板测试。

3. 控制信号与参数调试

• 在位置模式下，可通过操作面板手动发送试运行指令（如 JOG 运行）：
  • 进入参数 Pn50E（JOG 运行速度），设为 500rpm，按 “试运行” 键，若电机能转动，说明驱动器基本正常，故障可能在外部脉冲指令线路。
  • 若 JOG 也无法运行，检查参数 Pn000 是否设为 0（位置模式），并确认 Pn50A（使能超时）不为 0。

4. 硬件替换测试

• 若怀疑驱动器故障，可替换同型号正常驱动器测试（注意参数备份与恢复），若替换后能启动，说明原驱动器需维修。
• 若替换驱动器后仍无法启动，可能电机或机械负载存在卡死，可断开联轴器，空载测试电机是否能启动。

三、注意事项与安全提示

1. 断电操作：维修前断开输入电源，等待电容放电（至少 10 分钟），避免触电。
2. 参数备份：调整参数前，通过 DriveWizard 软件或操作面板备份所有参数，防止数据丢失。
3. 专业维修：驱动器内部涉及高压电路，若发现功率模块、控制板等硬件损坏，建议联系安川售后（400-820-6632）或授权维修中心，避免自行拆解导致二次损坏。
4. 环境检查：确认驱动器安装环境温度（0~55℃）、散热风扇是否正常运转，灰尘堆积可能导致主板故障。

四、案例参考

• 案例 1：某设备驱动器无法启动且无报警，检查发现 CN1 端子的 SON 信号线缆因长期振动导致端子松动，重新压接端子后故障排除。
• 案例 2：驱动器上电后 POWER 灯亮，但 JOG 运行无反应，参数恢复出厂设置后仍无效，检测发现控制板上 CPU 芯片虚焊，重新焊接后正常启动。
