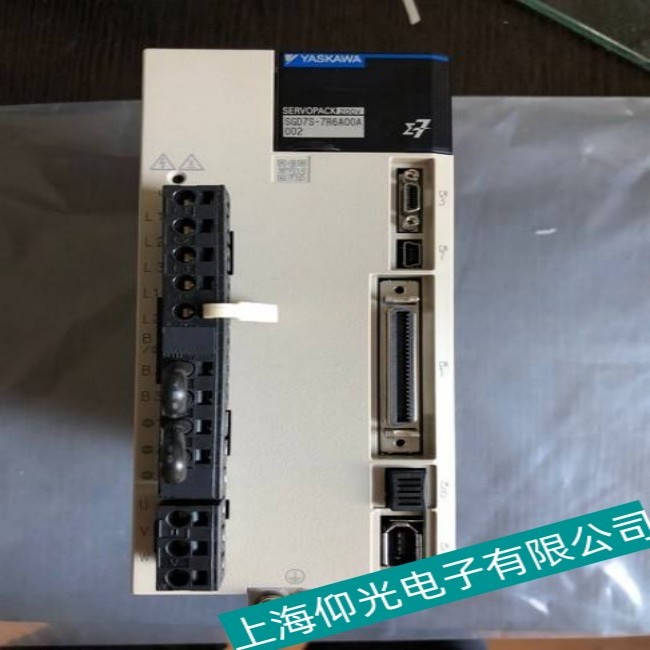

一、过载故障的常见原因与排查方向

1. 机械负载异常

• 可能原因：
  • 负载过重（如设备卡阻、负载惯性过大）。
  • 传动机构（齿轮、皮带、丝杠等）磨损、卡死或润滑不良。
  • 电机与负载的联轴器安装偏心，导致运行时阻力突变。
• 排查方法：
  • 手动转动负载轴，检查是否存在明显卡顿或阻力过大，若有则清理异物或维修机械部件。
  • 测量负载实际扭矩，对比电机额定扭矩（SGD7S-330A 对应电机额定扭矩约 33N・m），确认是否超过负载能力。
  • 检查传动部件是否有磨损、松动或异常噪音，必要时更换零件。

2. 电气参数设置不当

• 可能原因：
  • 速度环 / 电流环增益设置过高，导致系统响应过激，电流波动过大。
  • 加减速时间过短，电机瞬间电流超过额定值。
  • 电子齿轮比设置不合理，使电机实际运行速度与负载需求不匹配。
• 排查方法：
  • 恢复驱动器参数至出厂默认值（参考手册找到参数初始化方法，如通过操作面板或软件），逐步调整增益参数（如降低 Pn100、Pn101 等速度环增益）。
  • 延长加减速时间参数（如 Pn204、Pn205），减少启动 / 停止时的电流冲击。
  • 检查电子齿轮比参数（Pn200、Pn201），确保电机转速与负载需求匹配（公式：电子齿轮比 = 电机编码器分辨率 × 减速比 / 负载所需脉冲当量）。

3. 电机或驱动器硬件故障

• 可能原因：
  • 电机绕组短路、接地故障或编码器异常。
  • 驱动器内部功率器件（IGBT、IPM 模块）损坏，导致电流检测异常。
  • 电流传感器或驱动板电路故障，误报过载。
• 排查方法：
  • 电机检测：
    • 用万用表测量电机三相绕组电阻（U-V、V-W、W-U），正常情况下阻值应平衡（偏差不超过 5%），若某相阻值异常低，可能绕组短路；测量绕组对地绝缘电阻（用兆欧表，应≥10MΩ），若接地则需维修电机。
    • 检查编码器电缆连接是否松动、破损，可更换同型号编码器电缆测试，或通过驱动器诊断功能（如查看编码器反馈脉冲数）判断编码器是否异常。
  • 驱动器检测：
    • 断电后，检查驱动器内部电容是否鼓包、漏液，功率模块散热片是否过热变色，若有则更换损坏元件。
    • 使用示波器检测驱动器输出三相电压波形，若波形畸变或缺失，可能 IGBT 模块损坏，需更换模块（建议由专业人员操作）。
    • 通过驱动器操作面板查看实时电流值（如 SGD7S 可通过操作面板显示实时电流百分比），若未运行时电流显示异常，可能电流传感器故障，需维修驱动板。

4. 外部电源或配线问题

• 可能原因：
  • 输入电源电压过低（如三相 AC200V 系统电压低于 170V）或波动过大，导致电机输出扭矩不足，变相引发过载。
  • 动力电缆接触不良、线径过细或绝缘老化，造成电流损耗或短路。
• 排查方法：
  • 用万用表测量输入电源电压（三相 AC200V±10%），若电压过低，检查变压器或电源线路；若电压波动大，可加装稳压器。
  • 检查动力电缆端子（R、S、T 输入及 U、V、W 输出）是否紧固，有无烧蚀痕迹，更换老化或线径不足的电缆（建议使用截面积≥2.5mm² 的电缆）。

二、过载故障的维修操作步骤

1. 初步故障定位

• 查看驱动器操作面板显示的具体报警代码（如 OL1、OL2，不同型号报警代码可能不同），参考《SGD7S 驱动器手册》确认过载类型（是持续过载还是瞬时过载）。
• 记录故障发生时的运行状态（如速度、扭矩、负载率），便于分析原因。

2. 机械系统检修

• 断开电机与负载的联轴器，单独运行电机（空载），观察是否仍报过载：
  • 若空载正常，说明故障在负载端，需检查传动机构、负载卡阻等问题。
  • 若空载仍报过载，重点排查电机及驱动器硬件。

3. 参数调整与优化

• 通过安川 DriveWizard 软件或操作面板，进入参数设置界面：
  • 先将 Pn000（初始化参数）设为 “1”，恢复出厂设置，排除参数误设问题。
  • 逐步增加加减速时间（Pn204、Pn205），每次增加 10%~20%，测试运行。
  • 降低速度环增益（Pn100、Pn101）和电流环增益（Pn102、Pn103），每次降低 10%，直到过载消失（注意：增益过低会导致电机响应迟缓，需兼顾精度与稳定性）。

4. 硬件故障修复

• 若确定为电机绕组故障，需拆解电机修复绕组或更换定子；编码器故障则更换编码器。
• 驱动器内部故障时，若发现功率模块损坏（如模块表面开裂、测试时三相阻值不平衡），需更换同型号模块（SGD7S-330A 对应模块型号需参考驱动器内部标识），并检查驱动板驱动电路是否正常（如驱动电阻、电容是否损坏）。
• 电流传感器故障时，可通过对比三相电流检测值（如用万用表测量传感器输出电压）判断，若某相异常，更换传感器或驱动板。

三、注意事项与安全提示

1. 断电操作：维修前务必断开驱动器输入电源（AC200V），并等待电容放电（约 10 分钟），避免触电。
2. 参数备份：调整参数前，通过软件或操作面板备份当前参数，以便故障排除后恢复或对比。
3. 专业维修：驱动器内部涉及高压电路和精密元件，若缺乏维修经验，建议联系安川官方售后（如 400-820-6632）或授权维修中心，避免二次损坏。
4. 环境检查：确认驱动器安装环境温度（0~55℃）、湿度（≤90% RH，无结露）及粉尘情况，恶劣环境可能导致元件老化或散热不良，引发过载。

四、案例参考

• 案例 1：某设备使用 SGD7S-330A 驱动时频繁报 OL，检查发现皮带传动装置因长期未润滑导致摩擦阻力增大，负载率超过 150%。清洗皮带轮并涂抹润滑脂后，故障消失。
• 案例 2：驱动器空载运行报 OL，测量电机三相绕组电阻发现 W 相阻值为 0.1Ω（正常约 0.3Ω），判断绕组短路，更换电机后故障排除。
