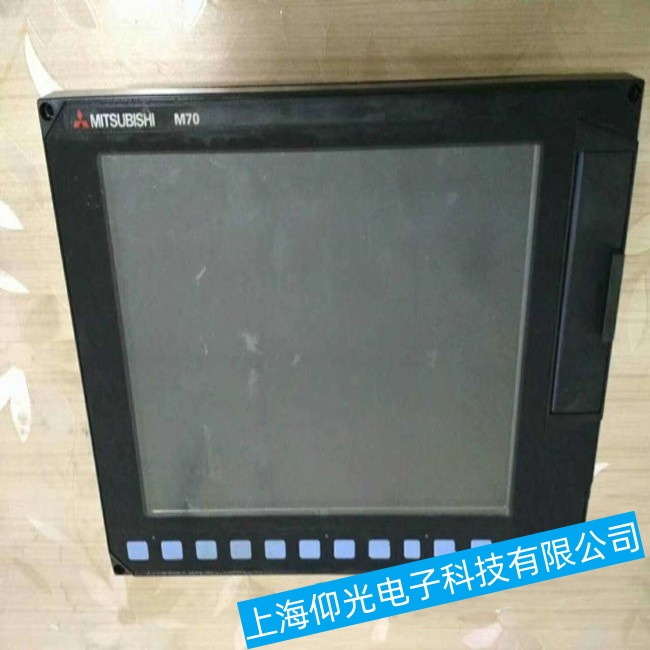

一、故障类型与初步判断

亮度异常特征分类：

• 完全黑屏（无背光）：背光灯未点亮，可能是背光电源、灯管 / LED 或驱动电路故障。
• 亮度极低（微弱显示）：背光灯工作但亮度不足，可能是背光驱动电压偏低、灯管老化或液晶屏透光率下降。
• 亮度不均匀（部分区域暗）：背光板导光板损坏、灯管 / LED 局部失效或反光片老化。

二、背光源硬件检测

1. 背光灯类型识别

• CCFL 灯管（冷阴极荧光灯）：FCA70P-2AV 早期型号可能采用 2-4 根细长玻璃灯管，需搭配高压逆变器驱动（背光电压约 400-800V AC）。
• LED 背光：后期型号可能使用 LED 灯条，由 DC-DC 升压电路驱动（电压约 20-40V DC）。

2. 背光灯管 / LED 检测

• CCFL 灯管检查：
  • 断电后拆开背光板，观察灯管是否发黑（内部汞蒸气老化）、破裂或两端发黑（阴极损耗），若有则更换同规格灯管（注意长度、直径，FCA70P 常用 15.6 英寸配套灯管，如 320mm 长）。
  • 用万用表交流电压档测量逆变器输出端（接灯管接口），启动时若有高压（400V+）但灯管不亮，说明灯管损坏；若无高压，检查逆变器电路。
• LED 灯条检测：
  • 用直流可调电源（调至 20-40V）直接给 LED 灯条供电（注意正负极），若部分 LED 不亮或亮度低，说明灯条内 LED 芯片老化或焊点开路，需更换整根灯条（FCA70P-2AV 灯条通常为串联结构，单颗 LED 损坏会导致整串不亮）。

三、背光驱动电路维修

1. 背光驱动板供电检测

• 测量驱动板输入电压（主板提供的背光电源，通常为 12V DC），若电压低于 10V，检查前级电源模块或连接线是否松动、短路。
• 若输入电压正常，测量驱动板输出端电压：
  • CCFL 逆变器：输出高压 AC（400-800V），可用高压探头配合示波器观察波形，若无输出或波形畸变，检查逆变器中的变压器、MOS 管（如 IRF740）是否烧毁，更换损坏元件。
  • LED 驱动电路：输出 DC 电压（20-40V），若电压偏低（如仅 15V），可能是驱动芯片（如 MP3482、TPS61165）故障或反馈电阻变值，更换芯片并检测周边电阻（如分压电阻）阻值是否符合规格（参考驱动板电路图）。

2. 背光控制信号检查

• 触摸屏主板通过 PWM 信号（脉宽调制）控制背光亮度，用示波器测量驱动板的 PWM 输入端（通常标有 “BL_ON”“PWM_IN”）：
  • 若 PWM 信号频率（常见 2-10kHz）和占空比（0-100%）正常，但背光仍暗，可能是驱动板内部 PWM 信号处理电路失效，更换驱动板。
  • 若无 PWM 信号，检查主板到驱动板的连接线是否断裂，或主板 CPU 是否因固件异常未输出控制信号（可尝试重启设备或重刷固件）。

四、液晶屏与背光板组件故障

1. 液晶屏背光透光率问题

• 关闭背光灯，观察液晶屏表面是否有灰尘、油污或偏振片老化（发黄、起泡），导致透光率下降：
  • 用无尘布蘸取异丙醇擦拭屏幕表面，若偏振片老化，需更换同规格偏振片（需专业设备撕除旧片并粘贴新片，避免气泡）。
• 若液晶屏内部液晶层老化（表现为显示底色偏黄），需整体更换显示模块（参考前文 “显示模块更换” 步骤）。

2. 背光板导光板与反光片故障

• 拆开背光板，检查导光板是否有划痕、变形或灰尘堆积（尤其边缘入光处），用无尘布清洁导光板，若划痕严重则更换。
• 反光片（位于背光板底部）若氧化、脱落，会导致背光散射不足，亮度降低，需更换反光片（常用 PET 反光膜，厚度 0.1-0.2mm）。

五、软件设置与系统参数调整

1. 亮度设置重置

• 若触摸屏能进入系统菜单，检查 “显示设置” 中的亮度参数是否被调至最低（部分机型默认亮度为 50%，可调至 100% 测试）。
• 若无法进入菜单，尝试恢复出厂设置（参考用户手册，通常长按电源键 + 功能键组合），排除软件误设置导致的亮度异常。

2. 固件与驱动程序修复

• 若亮度随系统运行波动（如开机亮、运行后变暗），可能是固件中背光节能策略异常，通过三菱 GT Works 软件重新烧录最新固件（需从官网下载对应 FCA70P-2AV 版本）。
• 检查主板与背光驱动板的通信协议是否匹配（如 I2C、SPI 接口），若通信异常导致亮度控制失效，需刷新驱动板配置参数。

六、电源与接地干扰处理

1. 电源纹波与稳定性

• 用示波器检测背光驱动板电源输入端的纹波，若纹波超过 50mV（标准＜20mV），会导致背光亮度波动，在电源端并联 100μF/25V 电解电容 + 0.1μF 瓷片电容滤波。
• 若设备使用开关电源，检查电源变压器磁芯是否松动（导致高频干扰），加固磁芯或更换电源模块。

2. 接地不良导致的亮度异常

• 若亮度随设备接地状态变化（如接地后变亮），说明接地电阻过大（标准＜4Ω），重新连接接地线缆，或在背光驱动板外壳添加接地铜箔。

七、专业维修与部件更换建议

• 背光驱动板更换：若驱动电路元件（如芯片、变压器）损坏且无法修复，直接更换同型号驱动板（可联系三菱售后或工控配件商，提供设备型号查询配件）。
• 背光组件整体更换：对于 CCFL 背光，若灯管老化且逆变器故障，建议升级为 LED 背光组件（需匹配尺寸和接口，可能需修改驱动电路参数），提升亮度稳定性和寿命。

注意事项

1. 维修 CCFL 背光时，务必先断开高压电源（关机后等待 5 分钟，让电容放电），避免触电。
2. 更换 LED 灯条时，注意极性（正负极），反接会导致灯条不亮或烧毁，建议焊接时使用 30W 以下烙铁并快速操作。
3. 若亮度问题伴随显示闪烁、花屏，需同步排查显示驱动板（参考前文 “竖条故障” 中的驱动板检测步骤）。
