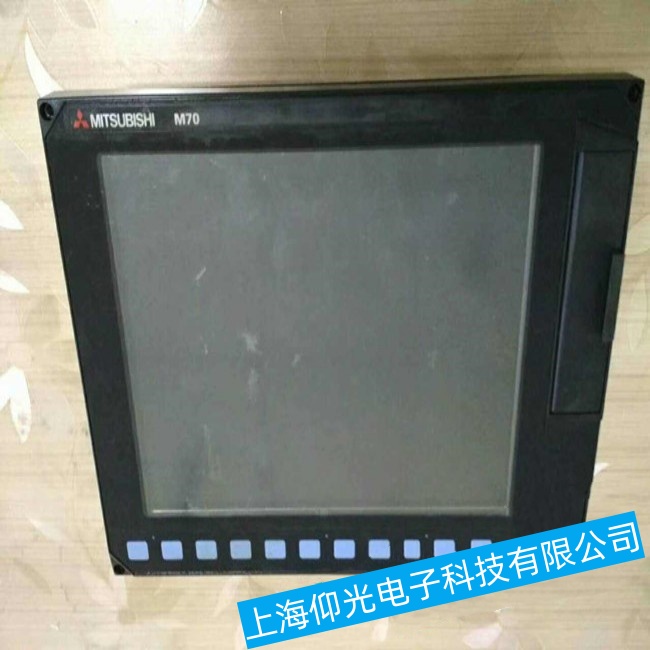

三菱触摸屏FCA70P-2AV液晶屏显示竖条故障维修方法

发布者：WJJ 来源：上海仰光电子科技有限公司发布时间：2025-5-27

三菱触摸屏 FCA70P-2AV 出现液晶屏显示竖条故障，通常与显示面板、排线、驱动电路或信号传输异常相关。以下是分步骤的排查与维修方案，结合硬件检测与信号分析，帮助定位并解决问题：

排线接触与氧化
- 拆机后检查显示驱动板与液晶屏之间的 FPC 排线（柔性排线），观察接口是否松动、金手指是否氧化发黑。
- 用酒精棉擦拭排线金手指及接口针脚，重新插拔并固定排线（可用胶带或卡扣加固，避免振动松脱）。
- 若排线存在折痕、断裂或接口针脚弯曲，直接更换同规格排线（注意排线长度、接口针数，FCA70P-2AV 常用 20/30pin 排线）。
排线信号测试
- 用万用表电阻档测量排线各引脚通断（断电状态），若某引脚阻值无穷大，说明排线内部断线，需更换。
- 若条件允许，可用示波器测量排线输入端（驱动板侧）的 RGB 信号波形，若某通道波形异常（如缺失或畸变），可能是驱动板故障。

液晶屏物理损伤判断
- 关闭背光灯，在强光下观察屏幕表面：
  - 若竖条对应位置有细微裂痕、漏液或白斑，说明液晶屏玻璃基板或偏振片损坏，需整体更换显示模块（型号需与原屏匹配，如三菱专用液晶屏型号）。
  - 若无明显物理损伤，可能是液晶屏内部像素电极（TFT）或行 / 列驱动 IC（COF/COG 封装）故障。
行 / 列驱动 IC 异常修复
- 液晶屏的竖条常与列驱动 IC（Column Driver）相关，该 IC 直接控制像素点的 RGB 信号输出。
- 若竖条为固定单色（如红色），可能是某列驱动 IC 的 RGB 通道短路：
  - 用热成像仪或手感检测 IC 表面温度，若某 IC 异常发烫，可能内部短路，需用专业设备（如 COF 邦定机）更换 IC（非专业人员建议更换整屏）。
  - 若 IC 无明显发热，可能是 IC 与玻璃基板的连接（ACF 胶）老化，可尝试用压排机对对应 IC 位置施加压力（高温 + 高压）重新固定，若无效则更换屏幕。

驱动板供电与芯片检测
- 测量驱动板输入电压（5V、12V）是否稳定，若电压波动导致驱动芯片工作异常，可能产生竖条。检查电源滤波电容是否鼓包、漏液，更换损坏电容。
- 观察驱动板上的主控芯片、时序芯片（如时序控制器 Tcon）是否有烧焦痕迹或异常发热，若芯片损坏，需更换同型号芯片（需 BGA 焊接设备）或整块驱动板。
信号处理与固件修复
- 若竖条伴随花屏、闪烁等现象，可能是驱动板的 RGB 信号处理电路或固件异常：
  - 通过串口连接电脑，使用三菱 GT Works 软件重新烧录驱动板固件（需匹配 FCA70P-2AV 型号），排除固件 bug 导致的显示异常。
  - 若驱动板支持 RGB 参数调整（如伽马值、时钟频率），进入后台设置尝试微调参数，观察竖条是否消失。

电磁干扰排查
- 若竖条随设备运行状态（如电机启动、变频器工作）变化，可能是强电磁干扰影响显示信号：
  - 检查触摸屏周边线缆是否与动力线（如 AC 220V）并行布线，建议分开布线或用金属波纹管屏蔽。
  - 给驱动板、液晶屏排线添加接地屏蔽层（如铝箔包裹），并确保设备外壳良好接地（接地电阻＜4Ω）。
电源纹波抑制
- 用示波器检测驱动板电源输入端的纹波电压，若纹波超过 50mV（标准应＜20mV），可能干扰显示信号，在电源输入端并联 100μF/25V 电解电容 + 0.1μF 瓷片电容滤波。

显示模块更换：若确认液晶屏损坏，需采购 FCA70P-2AV 专用显示模块（可联系三菱售后或工控配件商，提供设备序列号查询匹配型号），更换时注意：
- 断开背光灯高压电源（若为 CCFL 灯管），避免触电。
- 新屏的背光灯接口、排线接口需与原屏一致，部分型号需同步更换背光灯驱动板。
驱动板代换：若驱动板故障且无法修复，可尝试代换同系列触摸屏的驱动板（如 FCA70P 系列通用驱动板），但需重新烧录固件并配置参数。

通过以上步骤逐步排查，可有效定位竖条故障根源，避免盲目更换部件造成成本浪费。
