一、电源与供电系统排查

1. 输入电源检测

• 电压与连接：
  • 使用万用表测量电源输入端（端子排或电源接口）电压，确保为稳定的 24V DC（允许范围 21.6V~26.4V）。若电压为 0V 或低于 18V，检查电源适配器、空开、线路是否断路或接触不良（重点排查端子排螺丝是否松动）。
• 电源模块初步判断：
  • 观察触摸屏电源指示灯（通常为绿色）：
    • 不亮：可能是电源模块保险丝熔断、电容鼓包或主板供电线路断裂。拆开外壳后，用万用表蜂鸣档检测电源输入回路通断，若保险丝熔断（玻璃管保险丝可肉眼观察），更换同规格保险丝（注意：若更换后再次熔断，说明后级电路短路，需排查主板）。
    • 亮红灯 / 闪烁：电源模块过载或异常，断开所有外接设备（USB、以太网、IO 模块）后重启，若恢复正常，可能是外接设备短路导致；若仍异常，需更换电源模块或主板。

2. 主板供电测试

• 主板上的关键电压包括：
  • 3.3V（逻辑电路供电）
  • 1.8V（MCU 核心供电）
  • 5V（USB / 外设供电）
• 使用万用表直流电压档，测量主板上的稳压器输出引脚（如 LDO 芯片的 VOUT 端）：
  • 若某电压缺失，检查对应稳压器输入电容是否短路（用万用表二极管档测量，正向导通电压应＞0.5V），若短路需更换电容；若输入正常但无输出，更换稳压器芯片（如 AMS1117-3.3）。

二、背光系统故障定位

1. 背光有无判断

• 强光照射法：
  • 上电后，用手机闪光灯贴近屏幕照射，观察是否有隐约的 AB Logo 或系统界面（即 “有图像无背光”）。
    • 有图像：背光驱动电路或 LED 灯条故障。
    • 无图像：显示屏或主板显示信号输出异常（需进一步排查 LVDS 信号）。

2. 背光驱动电路检测

• 背光供电电压：
  • 找到主板上的背光驱动芯片（通常为 DC-DC 升压芯片，如 TPS61165），测量其输出端电压（正常应为 30V~50V，具体取决于灯条数量）。若输入电压正常（如 12V）但无输出，更换驱动芯片或检查周边反馈电阻、储能电感是否损坏（电感可用万用表蜂鸣档测通断，阻值应接近 0Ω）。
• LED 灯条测试：
  • 拆开显示屏边框，取出背光组件，用可调电源（调至 30V 左右，串联 100Ω 限流电阻）直接给灯条供电：
    • 若部分 LED 不亮，说明灯条内部断路（多为焊点脱落或 LED 芯片损坏），可尝试用导线短接断路点或更换整根灯条（注意记录灯条规格：电压、长度、接口类型）。
    • 若灯条全亮，说明驱动电路故障，需检查驱动芯片的使能信号（EN 引脚）是否在开机时变为高电平（用示波器或万用表直流电压档监测）。

3. LVDS 信号传输检查

• 显示屏图像信号通过 LVDS 排线传输，若排线接触不良或主板 LVDS 发送芯片损坏，会导致无图像：
  • 重新插拔 LVDS 排线，用橡皮擦清洁排线金手指，检查排线是否有折痕或断线（可用万用表导通档逐根测量）。
  • 若排线正常，用示波器测量主板 LVDS 输出引脚的波形（正常应有高频差分信号），若无信号，可能是主控芯片（如 SSD2119）或桥接芯片（如 THC63LVDM83）损坏，需更换芯片（需 BGA 焊接设备）。

三、显示屏本体故障维修

1. 显示屏物理损伤

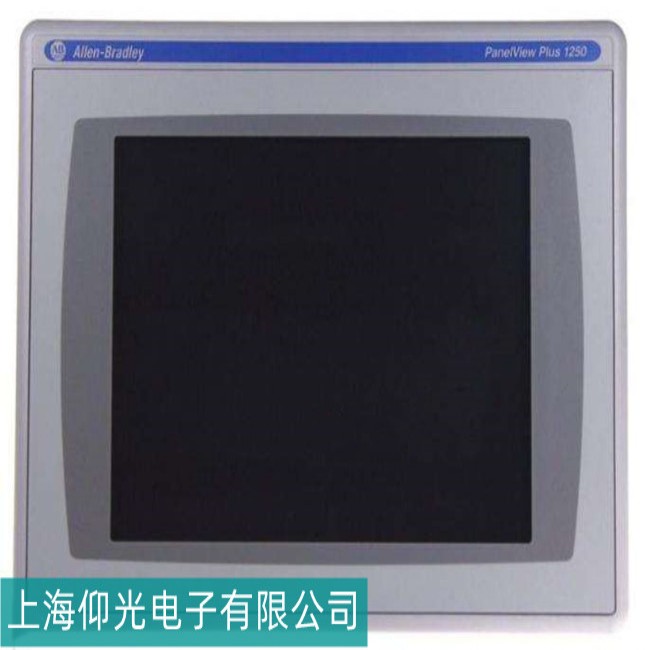

• 观察屏幕表面是否有裂痕、漏液（液晶溢出呈黑色斑块），若有则需更换整个显示屏总成（注意型号匹配：2711P-T10C21D8S 为 10 英寸电阻屏，分辨率 800×480，接口类型通常为 LVDS）。

2. 显示屏驱动电路

• 显示屏内部的 T-Con 板（时序控制板）若损坏，会导致黑屏或花屏：
  • 检查 T-Con 板上的保险丝是否熔断（通常为 0Ω 或 1A 规格），更换后测试。
  • 若 T-Con 板上的芯片（如 NT39528）发热异常，可能是内部短路，需更换 T-Con 板（需专业设备分离屏幕与背板，非专业人员易造成二次损坏）。

四、主板与核心电路维修

1. 主控芯片启动状态

• 若主板未进入正常启动流程，即使背光正常也会黑屏：
  • 用示波器测量主控芯片的复位引脚（RESET）电压，开机时应有 0→3.3V 的跳变，若无跳变检查复位按钮或 RC 复位电路（电阻电容失效可能导致复位信号异常）。
  • 测量晶振引脚波形（如 12MHz），若停振需更换晶振或匹配电容（通常为 20PF）。

2. 固件与显示驱动程序

• 固件损坏可能导致显示初始化失败：
  • 尝试通过 Factory Talk View Studio 刷写官方固件（参考前文 “进不了系统” 维修中的固件恢复流程），若刷写过程中提示 “显示驱动错误”，可能是固件版本与显示屏不匹配，需联系 AB 技术支持获取对应版本。

3. 电容与芯片老化

• 主板上的电解电容若鼓包、漏液，会导致供电不稳或短路：
  • 更换所有老化电容（优先选择耐温 105℃的品牌电容，如 Nichicon），尤其是靠近电源模块和主控芯片的电容。
• 芯片虚焊或损坏：
  • 主控芯片、LVDS 驱动芯片若存在虚焊，可用热风枪（温度 320℃，风速 4 档）对芯片四周均匀加热，尝试补焊；若无效，需更换芯片。

五、维修操作步骤与关键工具

1. 背光驱动芯片更换示例

1. 拆卸旧芯片：
   • 用热风枪对准芯片（如 TPS61165）均匀加热，待焊锡融化后用镊子取下，清理焊盘残留锡膏。
2. 焊接新芯片：
   • 在焊盘上涂抹适量助焊膏，放置新芯片并对准引脚，用热风枪加热至焊锡回流，冷却后用万用表检测引脚间是否短路。
3. 测试背光：
   • 上电后用万用表测量背光输出电压，若达到额定值且灯条点亮，说明修复成功。

2. 显示屏总成更换流程

1. 拆机：
   • 拧下触摸屏边框螺丝，小心分离前壳与主板，注意断开触摸屏排线和 LVDS 排线。
2. 更换显示屏：
   • 拆除旧显示屏的固定支架，将新显示屏对准螺孔安装，连接 LVDS 排线和背光供电线（注意排线方向，避免插反导致芯片烧毁）。
3. 校准触控：
   • 开机后进入系统设置，运行触控校准程序（通常为 “Configure Touch”），按提示完成五点校准。

六、注意事项与替代方案

1. 安全操作

• 维修时务必断开电源，避免静电损坏芯片（佩戴防静电手环，工作台接地）。
• 处理显示屏时需轻拿轻放，避免挤压屏幕导致液晶层损坏。

2. 备件采购

• 背光灯条、LVDS 排线、电源模块等备件可从 AB 官网或第三方供应商（如 MRO 工业品平台）采购，注意核对部件编号（如灯条型号可能为 2711P-L10C21D8S-BK）。
• 若更换主板，需确保新主板的固件版本与原设备一致（通过主板标签或 Factory Talk 软件查询版本号）。

3. 专业维修建议

• 涉及 BGA 芯片焊接（如主控芯片、LVDS 驱动芯片）或显示屏分离操作时，建议交由具备返修台（如 OKI 7500）的专业维修机构处理，避免自行操作导致设备报废。
• 若维修成本过高（如主板核心芯片损坏），可考虑置换新型号触摸屏（如 PanelView Plus 7 2711P-T10C10A8），需重新组态项目并测试通信兼容性。
