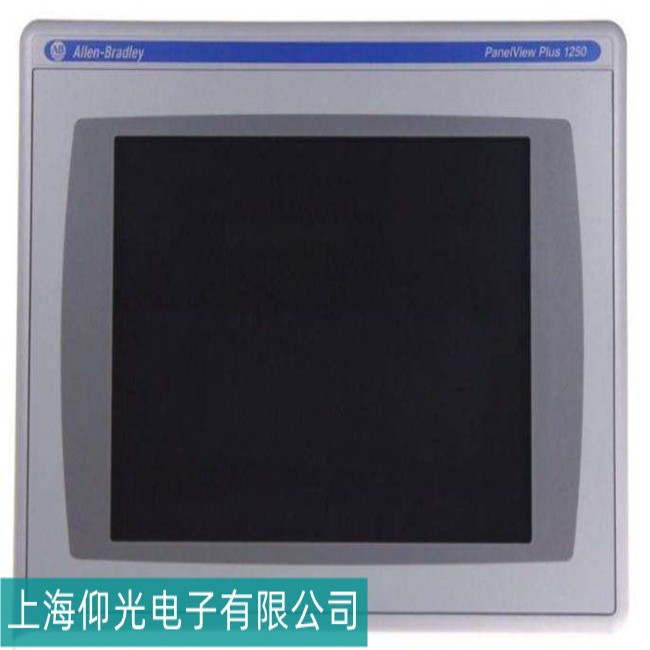

一、基础排查：电源与硬件连接

1. 电源输入检测

• 电压稳定性：
  • 使用万用表测量电源输入端电压（通常为 24V DC），确保电压在标称值 ±10% 范围内（即 21.6V~26.4V），若电压过低或波动，检查电源适配器、线路及空开。
• 电源指示灯：
  • 观察触摸屏电源指示灯（通常为绿色）：
    • 不亮：可能是电源模块烧毁、保险丝熔断或主板供电线路断路，需拆开外壳检查电源板电容是否鼓包、保险丝是否熔断（可更换同规格保险丝测试）。
    • 闪烁 / 异常颜色：可能是主板过载或启动故障，断开所有外接设备（如 USB、以太网）后重启。

2. 硬件连接检查

• 存储设备：
  • 若使用 CF 卡 / SD 卡启动，取出卡后重启，排除卡损坏或文件系统错误（部分机型依赖外置存储启动）。
  • 检查 CF 卡 / SD 卡插槽是否松动、氧化，用酒精擦拭触点后重新插入。
• 主板排线：
  • 拆开外壳，检查主板与显示屏、触控板的排线是否松动，重新插拔并固定（重点检查 LVDS 排线，若接触不良可能导致系统无法初始化）。

二、系统启动流程故障定位

1. 启动阶段判断

• 观察启动画面：
  • 无任何显示：可能是显示屏背光故障、主板 MCU 未启动或固件损坏。
  • 显示 AB Logo 后卡住：系统加载内核或文件系统时出错（如 eMMC/NAND Flash 存储芯片故障）。
  • 提示 “Boot Loader Error”：引导程序损坏，需通过串口 / USB 重新烧录固件。

2. 固件与存储芯片检测

• 固件恢复模式：
  • 部分 AB 触摸屏支持通过组合按键进入固件恢复模式（如开机时长按屏幕左上角 + 电源键），使用 Factory Talk View Studio 通过 USB / 以太网刷写官方固件（需提前下载对应型号固件包）。
• 存储芯片故障：
  • 系统固件通常存储在主板的 eMMC 或 NAND Flash 芯片中，若芯片损坏（如坏块过多），需用编程器（如 RT809H）读取芯片数据，若无法读取或校验失败，需更换同型号存储芯片并重新烧录固件（需 BGA 焊接设备）。

3. 主板 MCU 与逻辑电路

• 主控芯片检测：
  • 主控芯片（如 ARM Cortex-A 系列）若未进入启动状态，可能是晶振停振、复位电路异常或芯片本身损坏。
  • 用示波器测量晶振引脚波形：正常应有稳定的正弦波（如 12MHz），若无波形需更换晶振或谐振电容；若晶振正常，检查复位引脚电压是否在启动时完成高低电平跳变。
• 供电电路：
  • 主板上的 LDO 稳压器（如 3.3V、1.8V）若输出电压异常，会导致 MCU 无法启动，用万用表测量各电压节点，更换损坏的稳压器芯片。

三、维修操作步骤与关键技术

1. 固件恢复流程

1. 准备工具：
   • 电脑安装 Factory Talk View Studio 软件及对应固件包（可从 AB 官网下载）。
   • 准备 USB-A 转 Mini-B 线缆（或以太网网线）用于连接触摸屏与电脑。
2. 进入恢复模式：
   • 关机状态下，按住屏幕任意角落（或特定按键，参考手册），同时接通电源，直至屏幕显示 “Firmware Update” 提示。
3. 刷写固件：
   • 在 Factory Talk 软件中选择 “恢复固件” 选项，指定固件文件路径，等待进度条完成（期间不可断电）。
   • 若提示 “通信失败”，检查 USB 驱动是否安装、IP 地址是否匹配（以太网模式需设置电脑 IP 与触摸屏默认 IP 同网段，如 192.168.1.XXX）。

2. 存储芯片更换与固件烧录

• 芯片拆卸：
  • 使用热风枪（温度 350~380℃，风速 5~6 档）均匀加热存储芯片（eMMC 通常为 FBGA 封装），待焊锡融化后用镊子取下，清理主板焊盘残留焊锡。
• 固件写入：
  • 将新芯片安装到编程器夹具，通过软件读取正常触摸屏的存储芯片数据（备份.bin 文件），或直接写入官方固件镜像。
• 焊接与测试：
  • 用植锡板为新芯片植球，对准主板焊盘后用热风枪焊接，冷却后用洗板水清洁，开机测试系统启动。

3. 显示屏背光维修

• 若启动时屏幕无背光但有隐约图像（可通过强光照射观察），可能是背光 LED 或驱动电路故障：
  • 拆开显示屏，测量背光供电电压（通常为 12V 或 24V），若电压正常但 LED 不亮，更换同规格 LED 灯条（需注意长度与接口匹配）。
  • 若背光驱动芯片（如 DC-DC 转换器）损坏，更换芯片并检查周边电容电阻是否短路。

四、注意事项与替代方案

1. 数据备份与兼容性

• 维修前务必通过 USB 或以太网备份用户项目文件（.mer 格式），避免固件恢复后程序丢失。
• 更换存储芯片或主板时，需确保新部件与原机型的固件版本兼容（查看主板标签上的固件版本号）。

2. 专业维修建议

• 无 BGA 设备时：若存储芯片或 MCU 损坏，建议寄修至 AB 授权维修中心，避免自行操作导致主板报废。
• 整机更换：若主板严重老化（如多层板断线、元件大面积腐蚀），可考虑更换同型号二手触摸屏或升级至新型号（如 PanelView Plus 7 系列），需重新组态通信参数。

3. 官方技术支持

• 查阅《2711P PanelView Plus 7 Diagnostics Guide》获取启动故障代码含义（如 Error 0x10 表示存储设备读取失败）。
• 联系 Rockwell Automation 技术支持，提供触摸屏序列号（位于背面标签）获取定制化维修方案。
