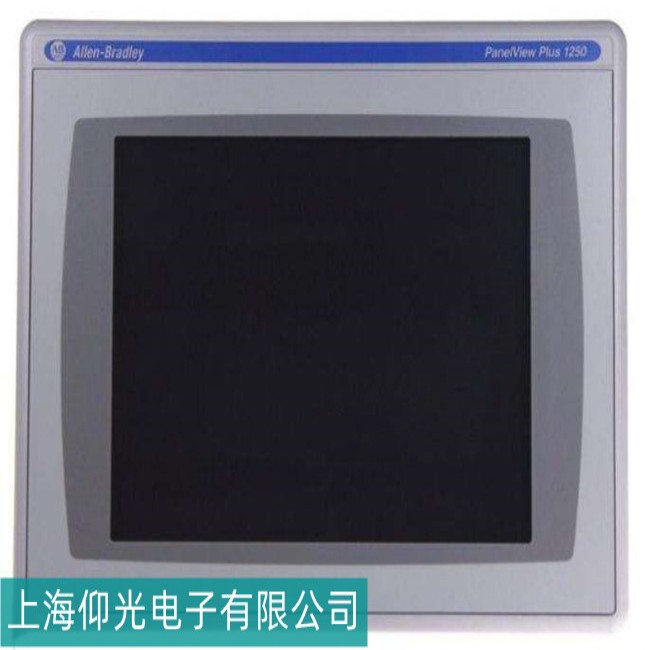

一、基础排查：外部环境与连接

1. 清洁与物理检查

• 触控表面：
  • 用干净软布擦拭屏幕，清除灰尘、油污或水渍，避免杂物遮挡触控层。
  • 检查触摸屏玻璃是否有裂痕、凹陷或变形，若物理损坏需更换触控屏。
• 边缘挤压：
  • 确保安装支架或边框未挤压屏幕边缘（可能导致触控层移位），调整安装位置或更换支架。

2. 连接线路检测

• 触控排线：
  • 拆开外壳后，检查触控排线（通常为 FPC 软排线）与主板接口是否松动、氧化。
  • 重新插拔排线并清理接口（用无水酒精擦拭），若排线破损或断裂，需更换同规格排线。
• USB / 串口连接：
  • 若触控通过 USB 或串口传输信号，检查连接线是否损坏，更换线缆或尝试其他接口。
  • 断开外接设备（如键盘、鼠标），排除端口冲突。

二、硬件故障定位：触控模块与主板

1. 触控层（Touch Panel）测试

• 电阻式 / 电容式判断：
  • 2711P 系列多为电阻式触控屏，可用万用表测量触控层四线（X+、X-、Y+、Y-）的通断：
    • 正常情况下，按压屏幕时对应线路电阻值应有变化；若始终为无穷大或固定值，说明触控层损坏，需整体更换。
• 替换法测试：
  • 用同型号正常触控屏替换测试，若触控恢复正常，则原触控层故障（需更换）。

2. 触控控制器芯片

• 主板检测：
  • 触控信号通过控制器芯片（如 FT5x06、ADS7843 等）处理，检查芯片是否有过热、虚焊或引脚氧化。
  • 用示波器测量芯片输入输出信号：
    • 按压屏幕时，输入端（触控层接口）应有电压波动，输出端（主板 MCU）应有脉冲信号；若无信号，可能是芯片损坏或焊盘脱落，需重新焊接或更换芯片（需热风枪 / BGA 设备）。

3. 主板 MCU 与固件

• 固件异常：
  • 若触控控制器供电正常但无响应，可能是固件中触控驱动程序损坏。尝试通过 AB 官方工具（如 Factory Talk View Studio）更新或恢复固件（需先备份用户程序）。
• MCU 故障：
  • 主控芯片（如 ARM 处理器）若无法接收触控信号，可能是内部寄存器故障或引脚虚焊，需专业设备检测并维修。

三、系统与干扰排查

1. 软件设置检查

• 触控校准：
  • 进入触摸屏系统设置（通常开机时按特定按键，如 AB 屏长按屏幕角落），执行触控校准程序，修复坐标偏移或失灵问题。
• 驱动程序：
  • 通过编程软件检查触摸屏组态中的触控驱动是否匹配（如选择正确的设备型号），重新下载项目文件覆盖配置。

2. 电磁干扰排除

• 布线问题：
  • 触控排线或 USB 线远离强电线路（如电机、变频器），避免电磁干扰导致触控信号紊乱。
• 接地处理：
  • 确保触摸屏金属外壳可靠接地，减少静电积累对触控层的影响。

四、维修操作步骤与注意事项

1. 维修流程

1. 断电拆机：断开电源，拆除外壳螺丝，小心分离触控屏与主板（注意排线走向，避免扯断）。
2. 分层测试：
   • 先测试触控层单独功能（外接测试板），再检测控制器芯片与主板连接。
3. 元件更换：
   • 若触控层损坏，购买同型号触控屏（需注意尺寸、接口匹配），撕除旧屏胶层并粘贴新屏，确保贴合紧密。
   • 控制器芯片更换需精准定位焊盘，使用植锡板重新植球后焊接，焊接后用洗板水清洁。
4. 功能验证：装机后测试多点触控、校准精度及与 PLC 的通信功能。

2. 关键注意事项

• 触控屏兼容性：不同批次的 2711P 可能使用不同触控技术（如五线电阻式），更换时需确认型号参数（如部件号中的 “T” 代表触控类型）。
• 静电防护：操作时佩戴防静电手环，避免触控层 ITO（氧化铟锡）导电层被静电击穿。
• 数据备份：更新固件或更换主板前，务必通过 USB 或以太网备份用户程序，防止配置丢失。

五、替代方案与专业支持

• 非专业维修建议：若缺乏触控层更换经验或芯片级维修工具，建议联系 AB 授权服务中心，避免因操作不当导致屏幕报废。
• 整机更换：若触控屏老化严重（如玻璃泛黄、触控层多次维修），可考虑更换新型号触摸屏（如 PanelView 800 系列），需同步修改 PLC 通信参数。
• 技术文档参考：查阅 AB 官方手册《2711P PanelView Plus 7 Operator Interface Hardware Guide》，获取触控模块拆解图示与电气参数。
