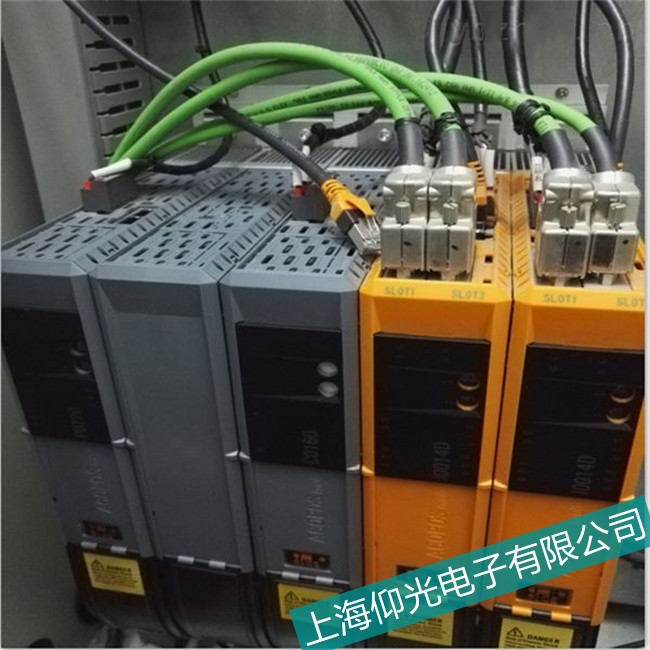

一、使能控制原理与信号路径

1. 上位机（PLC / 运动控制器）发送使能指令 →
2. 控制线缆（如 X20 端子）传输信号 →
3. 驱动器内部光耦隔离转换 →
4. 控制板逻辑电路处理 →
5. 功率模块激活输出

二、故障排查步骤

1. 检查外部控制信号

• 使能信号输入：
  使用万用表检测 X20 端子的使能引脚（通常为29/30 脚，+24V/0V 信号），确认上位机是否输出正确的使能电平（高电平有效时应为 24V±10%）。
  • 若信号异常，检查 PLC 输出继电器、I/O 模块或通信线路是否故障。
  • 短接使能端子（如 29→30 脚），若驱动器使能，则判定外部控制信号问题。
• 紧急停止（EMG）回路：
  检查急停按钮、安全门开关等是否闭合，确认 X20 端子的13/14 脚（急停输入）是否为 24V。若急停回路断开，驱动器会封锁使能。

2. 参数设置验证

• 使能相关参数：
  通过 B&R Workbench 软件检查以下参数：
  • 2010.02：使能方式选择（0 = 内部使能，1 = 外部使能）
  • 2010.03：使能信号极性（0 = 高电平有效，1 = 低电平有效）
  • 2010.04：急停功能选择（0 = 无效，1 = 有效）
• 恢复出厂设置：
  若参数混乱，备份当前参数后执行恢复出厂设置（参数9900=1），重新配置基本参数（电机型号、额定电流等）。

3. 驱动器状态监控

• 读取故障代码：
  驱动器面板或 Workbench 软件显示的故障代码可指向具体问题，常见使能相关代码：
  • F001：主电源过压（检查 DC 母线电压是否超过 800V）
  • F003：主电源欠压（检查输入电压是否低于 320V）
  • F015：使能禁止（检查使能逻辑及安全电路）
• 实时状态监控：
  监测参数6040（实际使能状态）和6041（使能禁止原因），判断使能信号是否到达驱动器内部。

4. 硬件电路检测

• 控制板接口检查：
  断开电源，检查 X20 端子是否松动、氧化，清理引脚并重新插拔。
  • 测量光耦输入端（如端子内部对应引脚）电压，确认信号是否进入驱动器。
• 光耦隔离电路测试：
  使用示波器检测光耦输出端波形，判断光耦是否正常工作（正常时应有高低电平跳变）。
  • 若光耦损坏，需更换同型号光耦（如 PC817、6N137）。
• 安全继电器模块：
  部分型号驱动器内置安全继电器（如 X45 端子），若触点粘连或线圈烧毁，会导致使能失败。
  • 短接安全继电器输出端（如 X45 的 13/14 脚），若使能恢复，更换安全继电器模块。

三、维修操作流程

1. 控制信号修复

• 外部信号问题：
  • 更换 PLC 输出继电器或 I/O 模块，确保 24V 使能信号稳定输出。
  • 检查控制线缆屏蔽层是否接地，避免干扰导致信号丢失。
• 内部信号处理：
  • 若光耦输入端有信号但输出异常，更换光耦元件，注意焊接温度≤260℃，时间≤3 秒。
  • 检查光耦后端的三极管、电阻是否损坏（常见故障点：限流电阻开路、三极管击穿）。

2. 参数异常修复

• 参数重置步骤：
  1. 连接 Workbench 软件，备份当前参数。
  2. 设置9900=1，恢复出厂设置。
  3. 重新输入电机参数（如2000-2009）、控制模式（如2010）。
  4. 激活参数（9900=0），重启驱动器。

3. 硬件更换流程

• 安全继电器更换：
  1. 断电并等待 5 分钟放电，拆除 X45 端子连接线。
  2. 拧下固定螺丝，取出旧继电器模块。
  3. 安装新模块，确保引脚对齐，拧紧螺丝至力矩 1.5Nm。
  4. 恢复接线，上电测试使能功能。
• 控制板维修：
  若控制板上的 MCU、FPGA 等芯片损坏，需返厂维修或更换整块控制板，注意更换后需重新校准参数。

四、预防措施

1. 电源稳定性：
   • 配置 UPS 或稳压电源，避免电压波动导致使能信号误触发。
   • 定期清理驱动器散热风扇，防止因过热导致控制板元件老化。
2. 信号抗干扰：
   • 使能信号线采用屏蔽双绞线，与动力线分开敷设（间距≥100mm）。
   • 在 X20 端子处并接 100nF 陶瓷电容，滤除高频干扰。
3. 定期维护：
   • 每年检查一次控制端子紧固力矩（建议使用 0.5Nm 扭力扳手）。
   • 使用 Workbench 软件读取驱动器日志（参数9100），分析历史故障记录。

五、典型案例分析

• 原因：控制板上的光耦 PC817 因浪涌击穿。
• 修复：更换光耦，在输入端并接 1N4148 保护二极管。

• 原因：参数2010.04（急停功能）误设为 “1”，外部急停回路接触不良。
• 修复：调整参数为 “0”，更换急停按钮。

若自行维修困难，建议联系贝加莱技术支持（400-820-5835），提供故障代码和监控数据，获取远程诊断或现场服务支持。
