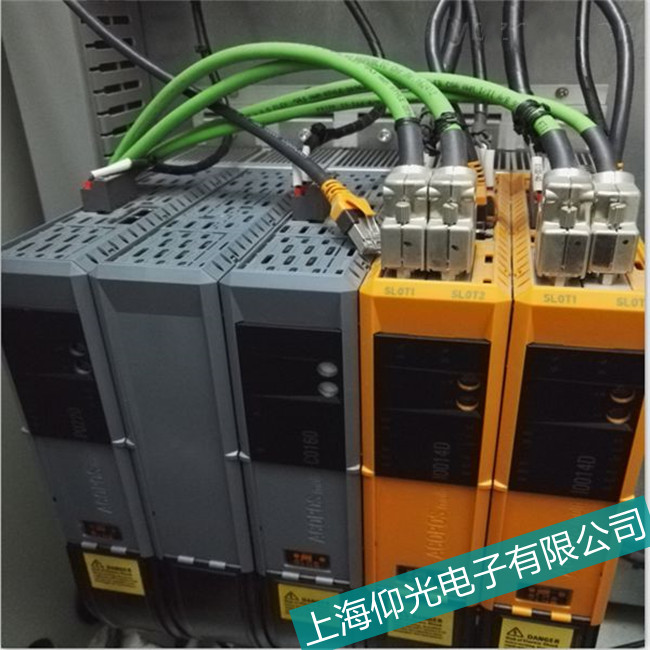

一、初步检查：输入电源与连接

1. 测量输入电压稳定性

• 主电源检测：
  使用万用表测量驱动器输入端子（L1/L2/L3）的三相电压，确认是否在额定范围（AC 380~480V，±10%）内。若输入电压偏低，检查前级断路器、接触器触点是否氧化、接触不良，或供电线路存在压降（如线缆过长、线径过细）。
• 控制电源检测：
  确保控制电源（如 24V DC）稳定，若控制电源电压不足，可能导致驱动器逻辑电路异常，间接引发输出电压低。

2. 检查电源连接线缆

• 重点排查输入电源线、电机动力线是否松动、虚接或绝缘层破损短路。
• 若线缆连接处发热或氧化，需重新压接端子或更换线缆，确保接触良好。

二、功率模块与驱动电路故障排查

1. 功率模块（IGBT）检测

• 万用表粗测：
  断开驱动器电源，待电容放电后，使用万用表二极管档测量功率模块的三相输出端子（U/V/W）与直流母线（P/N）之间的二极管压降。
  • 正常情况下，P 到 U/V/W 应有约 0.3~0.7V 的正向压降，反向截止；N 到 U/V/W 反向应有压降，正向截止。
  • 若某相压降异常（如短路或开路），说明模块内部 IGBT 或续流二极管损坏，需更换功率模块。
• 示波器精测：
  若条件允许，在驱动器空载运行时，用示波器测量模块输出的 PWM 波形。若某相波形缺失或幅度不足，可能是模块驱动电路故障（如驱动芯片、电阻、电容损坏）。

2. 驱动板与信号传输

• 检查驱动板与功率模块之间的驱动信号线（如插头 X41、X42）是否松动、氧化，重新插拔并清理接口。
• 若驱动信号异常，可能是驱动板上的光耦隔离元件、驱动芯片（如 TC4427、IR2110）或稳压元件损坏，需逐一检测并更换失效元件。

三、参数设置与控制逻辑排查

1. 恢复出厂设置与基础参数检查

• 通过调试软件（如 B&R Workbench）连接驱动器，备份现有参数后，执行 恢复出厂设置，排除因参数误设导致的输出异常。
• 重点检查以下参数：
  • 电机额定电压 / 电流（参数组如 2000 系列）：确保与电机铭牌一致，若设置值低于电机实际需求，可能限制输出电压。
  • 最大输出电压限制（如参数 2085）：确认是否被人为降低，默认应设为驱动器额定输出电压（如 AC 400V）。
  • 速度环 / 电流环增益（参数 2100~2103）：若增益过低，可能导致动态响应不足，输出电压无法跟随指令。

2. 控制模式与指令信号验证

• 确认驱动器工作模式（如速度模式、转矩模式、位置模式）与控制需求一致。
• 若使用模拟量指令（如 0~10V 或 4~20mA），用万用表测量指令输入端子（如 X20 的 AI1/AI2）的信号值，确保指令电压 / 电流与预期一致。若指令信号偏低，检查上位机输出或信号线是否存在干扰、衰减。

四、电机与负载系统检测

1. 电机绝缘与阻抗测试

• 断开电机与驱动器的连接，用绝缘电阻表（兆欧表）测量电机三相绕组的对地绝缘电阻（应≥5MΩ），若绝缘不良，可能导致驱动器过载保护或输出电压被拉低。
• 用万用表测量电机三相绕组的直流电阻，三相阻值应平衡（偏差≤5%），若某相阻值异常，可能是绕组匝间短路或断路，需维修电机。

2. 负载机械卡阻排查

• 手动盘动电机轴，检查负载机械是否存在卡阻、轴承损坏或传动部件异常。若负载过重或卡死，驱动器会因过载而限制输出电压，甚至触发过流报警。
• 空载测试驱动器：断开电机与负载的连接，单独运行驱动器，观察输出电压是否恢复正常。若空载正常，说明故障在负载侧（如减速机卡死、传送带张力过大等）。

五、维修操作步骤与注意事项

1. 功率模块更换流程

• 断电放电：确保驱动器完全断电，等待至少 5 分钟，并用万用表确认直流母线电容电压低于 36V。
• 拆卸旧模块：记录模块连接线序（如电源线、驱动信号线、温度传感器线），拆除固定螺丝和接线端子，小心取出旧模块（避免静电损坏）。
• 安装新模块：对准安装孔位，均匀拧紧螺丝（力矩参考手册），确保散热面贴合良好（可涂抹导热硅脂），按原线序恢复连接。
• 参数初始化：更换模块后，需重新配置电机参数，并执行 电机自动辨识（如参数 2090=1），让驱动器识别新电机特性。

2. 驱动板维修要点

• 若驱动板上的电容鼓包、电阻烧黑或芯片发烫，需优先更换受损元件。
• 对于驱动芯片故障，需使用热风枪精准拆卸，更换同型号芯片（如 FOD3184 光耦、DRV8301 驱动芯片），并检查周边电阻、电容是否匹配。

六、专业维修建议与预防措施

1. 需返厂维修的场景

• 驱动板大面积烧毁、PCB 碳化或多层板内部断线。
• 无法通过常规检测定位故障（如控制芯片内部逻辑损坏）。
• 缺乏专业测试设备（如负载测试平台、示波器等）。

2. 预防措施

• 安装输入电抗器或滤波器，抑制电网谐波对驱动器的干扰。
• 定期检查功率模块的散热风扇运转情况，避免因散热不良导致模块过热损坏。
• 在电机与驱动器之间加装交流接触器，避免频繁启停对功率模块的冲击。
