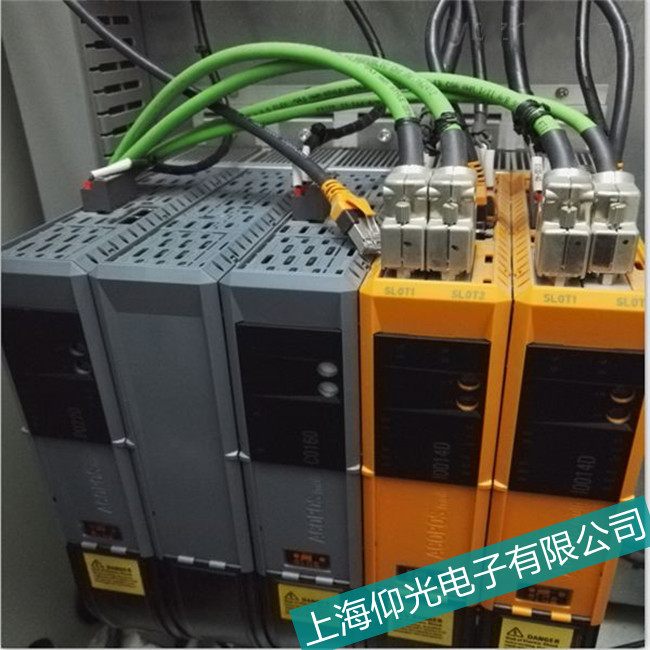

一、初步检查：电源与连接

1. 确认供电是否正常

• 测量输入电压：
  使用万用表检测驱动器主电源（L1/L2/L3）输入电压是否符合规格（三相 AC 380~480V，波动 ±10%）。若电压缺失或过低，检查前级断路器、接触器或电源线是否松动、熔断。
• 控制电源检测：
  部分型号驱动器需要单独的控制电源（如 24V DC），需确认控制电源端子（如 X111 的 1/2 脚）电压是否稳定，线缆是否脱落。

2. 检查电源指示灯状态

• 无任何指示灯亮：
  • 可能原因：主电源未接通、熔断器熔断、电源模块损坏。
  • 排查步骤：
    • 查看驱动器内部熔断器（通常位于电源输入端）是否熔断，若熔断需更换同规格熔丝（注意：频繁熔断可能预示后级短路）。
    • 测量电源模块输入 / 输出电压（如开关电源模块的 DC 5V、15V 等），若输出异常需更换电源模块。
• 红色灯亮但无显示：参考红色灯亮故障维修，可能伴随其他报警（如过压、过载）。

二、显示屏与主板故障排查

1. 显示屏故障判断

• 黑屏但驱动器有通电迹象（如风扇运转、散热片微热）：
  • 可能原因：显示屏排线松动、背光灯损坏、显示芯片故障。
  • 排查步骤：
    • 断电后拆开驱动器外壳，检查显示屏与主板之间的排线连接是否牢固，重新插拔排线并清理接口氧化层。
    • 更换同型号显示屏测试（若有条件），若更换后正常，说明原显示屏损坏（如 LCD 面板破裂、背光灯管老化）。
    • 若显示屏仍无显示，可能是主板上的显示驱动电路故障（如电阻烧毁、芯片虚焊），需专业人员检测主板。

2. 主板核心电路检测

• 主板无供电或启动异常：
  • 测量主板上的 DC 电压（如 5V、3.3V 等），若缺失则检查电源模块到主板的供电线路是否断路、电容是否鼓包漏液（电容老化是常见问题）。
  • 观察主板是否有明显物理损坏：芯片烧糊、PCB 碳化、焊点脱落等，若有需更换对应元件或主板。
• 固件或程序故障（罕见）：
  • 尝试通过调试软件（如 B&R Workbench）连接驱动器，若无法通讯且无显示，可能是固件丢失或存储芯片（如 EEPROM）损坏，需返厂重新烧录程序。

三、关键部件与信号排查

1. 电源模块故障

• 电源模块为驱动器各电路提供基础电压，若损坏会导致整体无供电。
• 检测方法：
  • 断开电源模块与主板的连接，单独给电源模块通电，测量其输出电压是否正常（如 DC 5V、15V、24V 等）。
  • 若输出电压异常，且模块内部无明显烧毁痕迹，可能是模块内部开关管、稳压芯片或滤波电容失效，需专业维修或更换模块。

2. 通讯与控制电路

• 若驱动器无显示且无法通过软件通讯，可能是通讯芯片（如 CAN 控制器、RS485 芯片）或接口电路故障。
• 排查步骤：
  • 检查通讯接口（如 X20、X30）的引脚是否氧化、短路，使用示波器测量通讯信号波形是否正常。
  • 更换通讯芯片（如 SN65HVD230 等）或修复接口电路（如电阻、电容损坏）。

四、维修操作步骤与注意事项

1. 安全操作流程

• 断电后等待至少 5 分钟，使用万用表检测直流母线电容（通常位于驱动器内部）电压低于 36V 后再操作，避免触电。
• 佩戴防静电手环，避免静电损坏主板芯片。

2. 分段隔离法定位故障

• 断开外围设备：拆除电机电缆、编码器线、通讯线，仅保留主电源和控制电源，观察是否显示。若恢复正常，说明外围设备短路或干扰导致故障。
• 替换法测试：
  • 用已知正常的同型号驱动器替换，测试原驱动器的显示屏、电源模块等部件是否正常。
  • 若替换后故障转移，说明原驱动器主板或核心电路损坏。

3. 元件级维修要点

• 电容更换：主板上的电解电容（尤其是靠近电源模块的电容）易老化，表现为鼓包、漏液，更换时需注意电容耐压值和极性。
• 芯片焊接：若需更换 IC 芯片（如电源管理芯片、显示驱动芯片），需使用热风枪或回流焊台，避免温度过高损坏 PCB。

五、专业维修建议

1. 非专业情况下的禁忌操作

• 禁止强行短接电源端子或绕过保护电路，可能引发火灾或扩大故障。
• 勿随意修改主板上的可调电阻或跳线帽，可能导致参数混乱或硬件损坏。

2. 联系官方售后的场景

• 无显示且伴随冒烟、异响等严重物理损坏。
• 驱动器处于保修期内（需提供机身序列号查询）。
• 无法通过自行排查定位故障（如主板无明显损坏但无供电）。

六、预防措施

• 定期清理驱动器内部灰尘，避免散热不良导致元件老化。
• 安装电源稳压器或浪涌保护器，减少电压波动对电源模块的冲击。
• 做好参数备份：通过 B&R Workbench 导出驱动器参数，便于维修后快速恢复配置。
