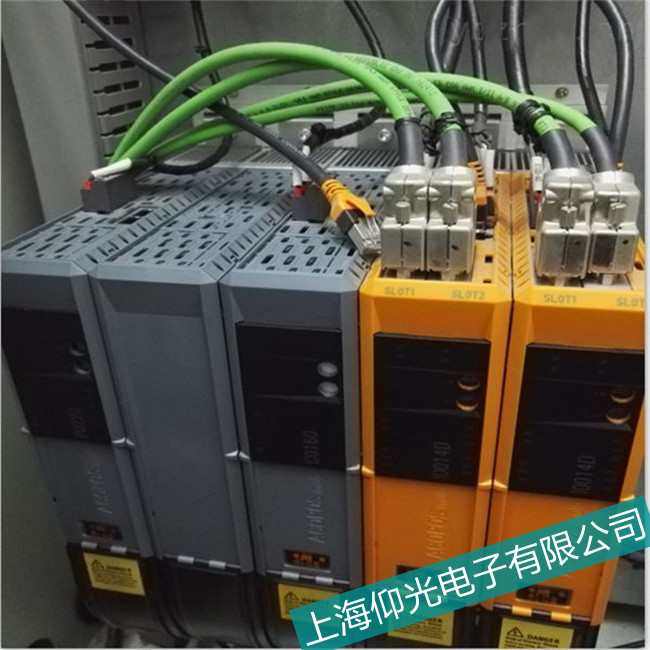

一、指示灯含义与报警类型

二、红色灯亮常见故障原因及排查

1. 电源类故障

• 故障现象：红色灯常亮，可能伴随显示屏显示 F001（过压）、F002（欠压） 或 F003（主电源故障）。
• 排查步骤：
  • 测量输入电压：使用万用表检测驱动器主电源（L1/L2/L3）电压是否符合规格（8V1045.00-2 通常为三相 AC 380~480V），电压波动需在 ±10% 以内。
  • 检查电源连接：电源线是否松动、虚接，断路器或熔断器是否跳闸 / 熔断。
  • 滤波电容老化：若驱动器使用年限较长，内部滤波电容可能鼓包或漏液，需专业人员检测更换。

2. 过载或短路故障

• 故障现象：红色灯亮，显示屏显示 F007（电机过载）、F008（驱动器过载） 或 F010（短路）。
• 排查步骤：
  • 检查负载情况：机械负载是否过大、卡死或传动部件异常（如联轴器损坏、轴承磨损），导致电机过载。
  • 电机与电缆：电机三相绕组阻值是否平衡（使用兆欧表测量），输出电缆是否破损短路。
  • 参数设置：确认电机参数（如额定电流、功率）是否与驱动器匹配，过载保护阈值是否设置过低。

3. 过热故障

• 故障现象：红色灯亮，显示屏显示 F004（驱动器过热） 或 F005（电机过热）。
• 排查步骤：
  • 散热检查：驱动器散热风扇是否停转、散热孔是否被灰尘堵塞（可用压缩空气清理）。
  • 环境温度：工作温度是否超过 55℃，通风是否良好（建议加装机柜风扇或空调）。
  • 温度传感器故障：若电机温度正常但报警，可能是驱动器内部温度传感器或主板故障，需维修更换。

4. 编码器或反馈故障

• 故障现象：红色灯亮，伴随 F012（编码器通信中断）、F020（信号错误） 等代码（参考上篇编码器故障维修）。
• 排查步骤：
  • 检查编码器线缆连接、屏蔽接地、是否受电磁干扰（详见编码器报警维修）。
  • 替换编码器或驱动器，确认故障点是否在硬件。

5. 硬件损坏（非易失性故障）

• 故障现象：红色灯常亮，无明确代码或显示 F099（内部错误）。
• 可能原因：
  • 驱动器主板、IGBT 模块、驱动电路等硬件损坏（如电容爆裂、电阻烧毁、芯片故障）。
  • 固件异常（罕见，可尝试通过调试软件更新固件）。
• 处理方式：需专业人员拆解检测，更换损坏元件或整块主板。

三、维修操作步骤

1. 断电与安全确认

• 断开驱动器所有电源（包括主电源和控制电源），等待至少 5 分钟让电容放电，避免触电。
• 佩戴防静电手环，防止静电损坏电子元件。

2. 代码读取与记录

• 通过驱动器显示屏或 B&R Workbench 软件读取完整故障代码和状态信息（如报警发生时的电压、电流值）。
• 若代码为可复位类型（如临时过载），尝试通过以下方式复位：
  • 软件复位：在调试软件中执行 “报警复位” 操作。
  • 硬件复位：断开电源后重新上电，或按驱动器面板上的复位按钮（如有）。

3. 分段排查法

• 隔离法：断开电机电缆，仅给驱动器通电，观察是否仍报警（判断故障在驱动器还是外围设备）。
• 替换法：用已知正常的电机、编码器、线缆替换可疑部件，逐步定位故障点。
• 万用表检测：
  • 测量驱动器输入 / 输出电压、电机绕组阻值、编码器信号电压（如 A/B 相脉冲幅值）。
  • 检测驱动器内部直流母线电压（正常约为输入电压的 1.35 倍，如 AC 380V 输入时母线电压约 513V DC）。

4. 清洁与维护

• 清除驱动器内部及散热片上的灰尘、油污，检查风扇运转是否顺畅（可滴加润滑油或更换风扇）。
• 重新紧固所有接线端子，避免接触不良引发的间歇性故障。

5. 参数恢复与校准

• 若怀疑参数错误，可恢复驱动器出厂设置（需提前备份原有参数），并重新配置电机参数、编码器类型等。
• 对于更换编码器或电机的情况，需进行电机辨识和编码器校准（参考驱动器手册中的 “Commissioning” 章节）。

四、维修注意事项

1. 禁止自行拆解关键部件：驱动器内部涉及高压电路和精密芯片，非专业人员拆解可能导致故障扩大或保修失效。
2. 备件兼容性：更换硬件（如编码器、主板）时，需确保型号完全一致（如编码器的分辨率、接口协议需与驱动器匹配）。
3. 接地要求：驱动器和电机必须可靠接地（接地电阻＜10Ω），避免因接地不良引发干扰或误报警。
4. 记录与反馈：若多次出现同类故障，需记录报警频率、环境条件（如温度、负载），反馈给贝加莱技术支持（400-820-5835）协助分析。

五、专业维修建议

• 无法通过常规排查定位故障（如无明确代码、硬件外观无明显损坏）。
• 涉及主板、IGBT 模块等核心部件更换。
• 驱动器仍在保修期内（需提供序列号查询保修状态）。
