以下是针对 ABB 变频器 ACS800 接地短路故障的维修步骤和方法：
-
安全断电2：立即切断变频器的电源，以避免发生电击事故。
-
检查接地线：查看变频器及连接的电机、电缆等接地线是否完好，有无松动、损坏、断裂、腐蚀等情况2。若有，需及时更换或紧固接地线3。同时，检查接地电阻是否在规定范围内，若接地电阻过大，要对接地线路进行维护和改进，以降低接地电阻6。
-
检查输入输出电缆2：仔细查看变频器输入输出电缆有无破损、裸露、漏电或接触不良的情况，若存在此类问题，需要进行更换或处理。
-
绝缘测试：使用绝缘电阻测试仪对变频器内部电路、电机以及电机电缆进行绝缘测试2。重点检查电机绕组是否对地短路，以及电机动力线和 FG 之间的绝缘是否良好1。若发现绝缘电阻不符合要求，需查找并修复绝缘损坏的部位，或更换相关部件。
-
排查外部设备2：检查变频器所控制的电机、设备等是否存在接地问题，比如电机内部绝缘损坏、绕组接地等。如有，对相应设备进行维修或更换。
-
检查变频器内部电路板：查看电路板上是否有明显的损坏迹象，如元件烧焦、短路、电容鼓包等3。若有，需进一步检查相关元件，并更换损坏的元件3。也可使用万用表对变频器内部元器件进行电阻、电压等参数的检测，判断元器件是否损坏或性能下降3。如果怀疑驱动电路有问题，可使用示波器检查驱动电路的输出波形是否正常。
-
检查控制电路2：检查控制电路中的控制继电器、接触器等是否正常工作，有无短路现象。
-
清洁变频器2：清理变频器内部及外部连接部分的灰尘和油污，避免因积累过多导致接触不良或短路。
-
空载测试：在确认上述问题都已修复或排除后，将变频器和电机之间的动力电缆断开，让变频器脱开电机单独运行1。如果变频器单独运行正常，那么故障可能在负载侧，需进一步检查电机和电缆；如果变频器单独运行仍然报接地短路故障，说明变频器内部电路存在问题，建议联系专业的维修人员或返回厂家进行维修1。
-
重新测试2：在完成维修后，重新接通电源，进行带载测试，观察变频器是否正常运行，确认故障是否已排除。
在维修过程中，要严格按照说明书和相关安全规范进行操作，避免因操作不当造成设备损坏或人员伤害。如果对维修过程不熟悉或不确定，建议联系 ABB 官方售后服务或专业的变频器维修机构进行处理。

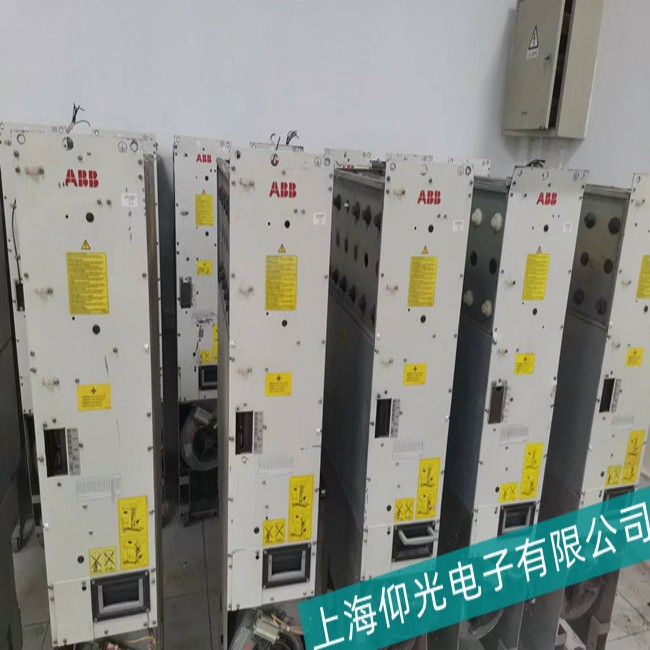

上海仰光电子维修ABB变频器ACS800-704-0910-7+F250+0F253+V992常见故障现象有 ：整流模块损坏、逆变模块损坏、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
