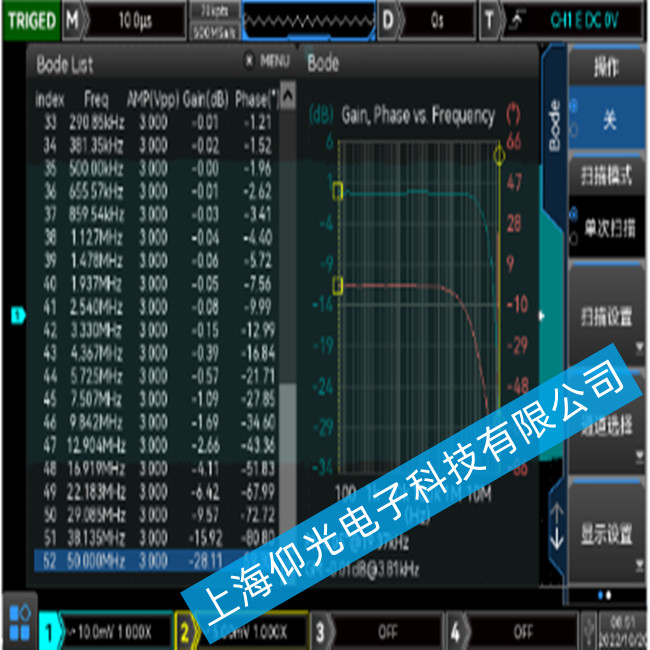

针对优利德UNI-T MSO3000CS系列数字示波器波形不稳定的故障，可从信号源、触发设置、探头与连接、示波器校准、硬件检查及电磁干扰排查六个维度进行系统性维修，以下是具体分析和解决步骤：
如需要专业人员介入维修请联系以下公司，免费检测故障点
上海仰光电子科技有限公司
单位地址：上海市嘉定区江桥镇博园路858号531-532
电话：021-50157782
手机：13817011982微信同号 13761132860微信同号
联系人：茆工， 杨工
一、信号源问题排查与处理
信号源稳定性测试：使用独立信号发生器输出标准波形（如1kHz方波），直接接入示波器通道。若波形仍不稳定，排除信号源自身故障；若波形正常，则需检查被测电路的输出稳定性。
信号完整性验证：通过示波器的FFT功能分析信号频谱，确认是否存在谐波干扰或噪声超标。若发现异常频点，需定位干扰源（如开关电源、高频辐射设备）。
二、触发系统优化
优先使用边沿触发模式，设置触发电平为信号幅值的30%~70%。
对复杂信号（如串行总线），启用协议触发（如I2C、SPI）或区域触发功能。
触发同步调整：通过示波器的触发延时（Trigger Delay）功能，微调触发位置，避免因信号抖动导致触发失效。
三、探头与连接系统检修
执行探头补偿校准（将探头钩针与接地夹短接，调节示波器前置面板的补偿旋钮至波形平直）。
更换衰减比（如从10:1切换至1:1）测试，确认是否因探头带宽不足导致高频分量丢失。
使用BNC同轴电缆替代普通测试线，降低信号衰减。
对长距离传输（>1m），采用50Ω同轴电缆并端接匹配电阻。
四、示波器校准与参数配置
自校准操作：执行示波器内置的自校准程序（通过Utility → Self Calibration菜单），修正ADC偏移和增益误差。
设置存储深度≥14Mpts（全带宽模式下），确保单次捕获时长≥10ms。
采样率设置为信号最高频率的5倍以上（如100MHz信号需≥500MSa/s）。
五、硬件故障排查
前端放大器：通过示波器的硬件诊断模式（需输入特定服务代码）检查通道增益一致性。
ADC电路：对比多通道波形，若某通道噪声明显高于其他通道，可能为ADC芯片失效。
电源系统检查：使用万用表测量电源模块输出电压（±12V、5V），波动范围应≤±0.1V。
六、电磁干扰抑制
确保示波器与被测设备共地，使用星形接地法（所有接地端连接至同一点）。
对高频信号（>100MHz），使用铜箔屏蔽罩包裹测试点。
滤波器应用：在信号输入端串联磁珠（如TDK MMZ1608Y152B）或并联100pF电容，抑制高频噪声。
