一、故障现象描述

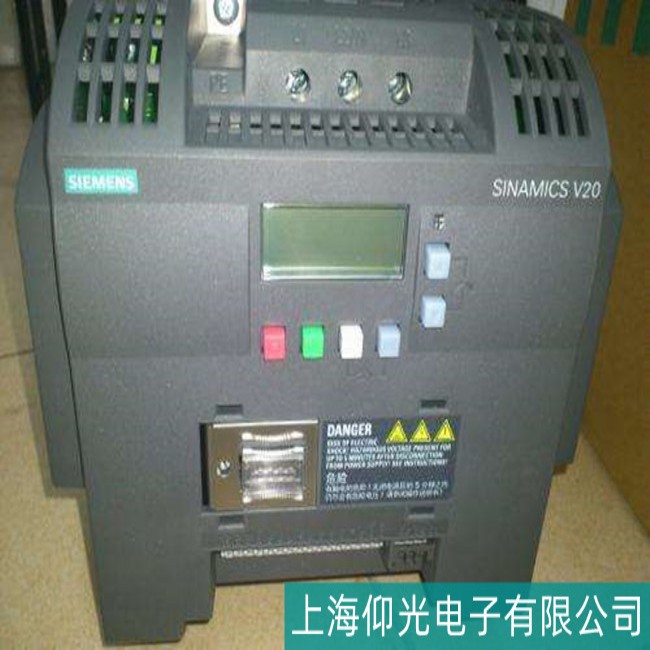

西门子变频器 AC400 - 480V 在运行过程中，显示屏出现过电压故障报警信息。此时，变频器可能会停止输出，导致所驱动的电机停机，影响相关生产设备的正常运行。
二、故障原因分析
（一）电源输入侧问题
- 供电电压过高：正常情况下，该变频器适用的电源电压为 480V，允许误差范围一般为 - 5% 至 + 10% ，即 456V - 528V。若实际输入电压超出此范围上限，如因电网电压波动异常、附近大型设备启动等原因，导致电源电压瞬间或持续过高，就可能触发变频器的过电压保护机制。例如，当电源电压上升至 550V 时，超出了变频器的正常承受范围，极有可能引发过电压故障。
- 电源侧脉冲过电压：像雷电冲击、补偿电容投切等情况，会在电源侧产生脉冲过电压。此类过电压的特点是电压变化率 dv/dt 和幅值都非常大。虽然一般情况下，变频器具备一定的抗干扰能力，但当脉冲过电压幅值过高、持续时间较长时，仍可能突破变频器的防护，造成直流母线电压升高，进而触发过电压报警。例如，在雷雨天气中，附近地区遭受雷击，强大的感应雷电流可能通过供电线路传导至变频器，引发过电压故障。
（二）负载及运行参数相关问题
- 大惯性负载减速过快：当变频器驱动大惯性负载（如大型风机、水泵等）时，如果减速时间设置得过短，在减速过程中，变频器的输出频率迅速下降，而负载由于自身惯性较大，转速下降相对缓慢，这就使得负载电机处于发电状态。电机产生的电能会回馈到变频器的直流回路中，短时间内大量能量的集中反馈，可能导致直流回路电压超过其承受能力，引发过电压故障。比如，原本合适的减速时间为 30 秒，若误设置为 5 秒，对于大惯性负载而言，就极有可能出现过电压问题。
- 制动电阻损坏或未配置：若变频器没有配备制动电阻，或者制动电阻损坏、接线不良等，当电机处于再生制动状态（如减速、停车过程）时，无法将回馈能量有效消耗掉，这些能量就会在直流回路中积累，导致直流母线电压升高，触发过电压保护。例如，制动电阻长期使用后，因过热等原因出现断路，就无法正常发挥消耗能量的作用，从而引发过电压故障。
（三）变频器自身硬件故障
- 直流回路电容问题：变频器中间直流回路中的储能电容起着稳定直流电压、滤波等重要作用。随着使用时间的增长，电容可能会出现老化、容量下降等情况，其对直流电压的调节能力减弱。当有能量回馈或电源电压波动时，无法及时有效地吸收和释放能量，导致直流母线电压不稳定，容易出现过电压现象。比如，电容正常容量为 1000μF，老化后容量下降至 500μF，在面对相同的能量冲击时，就更难维持直流电压的稳定。
- 电压检测电路故障：变频器通过电压检测电路实时监测直流母线电压，一旦检测电路出现故障，如传感器损坏、线路断路或短路、相关电子元件性能变差等，可能会导致检测到的电压信号不准确，误报过电压故障。例如，电压检测传感器因长期工作在高电压、高电磁干扰环境下，内部元件损坏，输出的电压信号与实际直流母线电压不符，从而使变频器错误地认为发生了过电压故障。
三、故障检查流程
（一）外观检查
- 首先，在确保变频器断电且充分放电的情况下，打开变频器的外壳，观察内部是否有明显的烧焦、变形、开裂等异常现象。例如，查看电路板上的电子元件是否有表面发黑、引脚熔断等情况，这可能是由于过电压、过电流等原因导致元件损坏的迹象。
- 检查内部接线是否牢固，有无松动、脱落现象。特别要关注电源输入线、电机输出线以及与各模块之间的连接线。松动的接线可能会导致接触电阻增大，引起电压降，进而影响变频器的正常工作，甚至可能引发过电压故障。例如，电源输入线的接线端子松动，在电流较大时，可能会产生电火花，导致电压波动，触发过电压报警。
- 查看散热风扇是否能正常运转，散热片是否有大量灰尘堆积。若散热风扇故障或散热片堵塞，会导致变频器内部温度过高，影响电子元件的性能，间接引发过电压等故障。例如，散热风扇叶片断裂，无法有效散热，使得变频器内部温度持续上升，可能会影响电容、芯片等元件的正常工作，导致过电压故障。
（二）电源电压检测
- 使用专业的万用表或电力质量分析仪，测量变频器输入电源的三相电压。在测量时，要确保仪器的表笔与电源接线端子接触良好，避免因接触不良导致测量误差。分别测量三相电压的有效值，记录数据并与变频器铭牌上标注的额定电压范围进行对比。例如，测量得到 A 相电压为 475V，B 相电压为 482V，C 相电压为 478V，均在正常的 456V - 528V 范围内，说明电源电压基本正常；若测量某相电压高达 550V，则超出了正常范围，可能是导致过电压故障的原因。
- 观察电源电压的稳定性，可通过电力质量分析仪查看电压的波动情况，包括电压的波动范围、是否存在尖峰脉冲等。正常情况下，电源电压的波动应在允许范围内，且不应有明显的尖峰脉冲。若发现电压波动频繁且超出正常范围，或者存在幅值较大的尖峰脉冲，就需要进一步排查电源侧的问题，如是否有大型设备频繁启动、供电线路是否存在接触不良等。例如，在测量过程中，发现电压在短时间内频繁波动，从 480V 快速变化到 530V，然后又迅速下降，同时伴有明显的尖峰脉冲，这很可能是附近有大型设备启动或停止时对电网造成的干扰，从而引发变频器过电压故障。
（三）负载检查
- 检查电机与变频器之间的连接电缆是否存在破损、短路、断路等情况。可使用绝缘电阻测试仪测量电缆的绝缘电阻，一般要求绝缘电阻不低于 0.5MΩ。例如，将绝缘电阻测试仪的两个表笔分别接在电缆的芯线和外皮上，测量得到绝缘电阻为 0.3MΩ，低于标准值，说明电缆绝缘性能下降，可能存在漏电情况，这会影响电机的正常运行，进而导致变频器出现过电压等故障。
- 对电机进行盘车，检查电机的转动是否灵活，有无卡滞现象。若电机轴承损坏、内部有异物等，会导致电机负载增大，启动和运行时电流过大，可能引发变频器过电压故障。例如，在盘车过程中，发现电机转动时阻力较大，且伴有异常的摩擦声，很可能是电机轴承磨损严重，需要进一步检查和更换。
- 查看电机的铭牌参数，确认电机的额定功率、额定电流、额定转速等参数与变频器的设置是否匹配。若电机实际负载超过变频器的额定容量，或者电机参数设置不正确，也可能导致变频器出现过电压等故障。例如，电机的额定功率为 50kW，而变频器的额定容量仅为 40kW，电机长期在过载状态下运行，会使变频器承受过大的电流和电压，容易引发过电压故障。
（四）变频器参数检查
- 查阅变频器的操作手册，找到与过电压保护相关的参数，如过电压保护阈值（一般为直流母线电压的设定值，例如 800V DC）、减速时间（P1121 参数）、制动单元使能（P1240 参数）等。使用变频器的操作面板，进入参数设置界面，检查这些参数的设置是否正确。例如，过电压保护阈值被误设置为 900V DC，高于正常的 800V DC，可能会导致在实际直流母线电压达到正常保护值时，变频器无法及时触发过电压保护，从而使电压继续上升，损坏变频器内部元件；若减速时间 P1121 设置过短，如原本应设置为 30 秒，实际设置为 10 秒，对于大惯性负载而言，就容易在减速过程中产生过电压。
- 检查变频器的其他相关参数，如电机参数（包括额定功率、额定电流、额定转速、极对数等）、运行模式（如 V/F 控制模式、矢量控制模式等）是否与实际应用场景相匹配。错误的参数设置可能会影响变频器对电机的控制性能，导致电机运行不稳定，进而引发过电压等故障。例如，在矢量控制模式下，电机参数设置不准确，会使变频器无法精确控制电机的转矩和转速，可能导致电机在运行过程中出现发电状态，产生过电压。
（五）硬件电路检测
- 直流回路电容检测：使用电容测试仪，对变频器中间直流回路中的储能电容进行容量测试。在测试前，要确保电容已经充分放电，避免触电危险。将电容测试仪的表笔正确连接到电容的两端，读取电容的实际容量值，并与电容的标称容量进行对比。一般来说，电容的实际容量允许有一定的偏差范围，如 ±10% 。例如，电容的标称容量为 1000μF，使用电容测试仪测量得到实际容量为 850μF，虽然在允许偏差范围内，但已经接近下限值，可能会影响其对直流电压的调节能力，建议在后续维护中密切关注；若测量得到的实际容量仅为 500μF，远低于标称容量，则说明电容已经严重老化，需要及时更换。
- 电压检测电路检测：使用示波器或万用表，对电压检测电路中的关键节点进行信号测量。首先，找到电压检测传感器的输出端，使用示波器观察其输出的电压信号波形，正常情况下，该信号应与直流母线电压成比例且波形稳定。若发现波形异常，如出现尖峰、失真、波动较大等情况，可能是电压检测传感器或其前端的信号调理电路存在故障。例如，使用示波器观察到电压检测传感器输出的信号波形有明显的尖峰干扰，超出了正常范围，进一步检查发现信号调理电路中的滤波电容损坏，导致无法有效滤除干扰信号，从而使电压检测电路输出错误的信号，引发变频器过电压报警。
- 整流模块检测：对于变频器的整流模块，可使用万用表的二极管档进行检测。将万用表的表笔分别接在整流模块的输入和输出端，测量其正反向电阻值。正常情况下，整流模块的正向电阻值较小，反向电阻值很大。例如，测量某整流二极管的正向电阻值为 0.5Ω 左右，反向电阻值接近无穷大，说明该二极管正常；若测量得到正向电阻值很大或反向电阻值较小，甚至为 0，说明该整流二极管可能已经损坏，需要更换整流模块。
四、维修方法
（一）针对电源输入侧问题的维修
- 电压过高处理：若检测发现是由于电源电压过高导致的过电压故障，可采取以下措施。如果是电网电压整体偏高，可与供电部门沟通，协商调整电网电压。例如，通过调整变压器的分接头，降低输出电压，使其符合变频器的正常工作范围。若无法调整电网电压，可考虑在变频器输入侧安装稳压器，对输入电压进行稳定调节，确保输入到变频器的电压在 456V - 528V 之间。
- 脉冲过电压处理：对于电源侧的脉冲过电压，可在变频器输入侧安装浪涌吸收装置，如压敏电阻、避雷器等，用于吸收雷电、补偿电容投切等产生的脉冲过电压。同时，也可串联进线电抗器，增加电路的阻抗，抑制电压变化率 dv/dt，减少脉冲过电压对变频器的影响。例如，在变频器输入侧安装一个额定电压为 500V、额定电流与变频器匹配的压敏电阻，当出现脉冲过电压时，压敏电阻的阻值会迅速降低，将过电压能量通过自身泄放掉，保护变频器不受损坏；串联一个合适电感量的进线电抗器，如电感量为 5mH 的电抗器，可有效抑制电压的快速变化，降低脉冲过电压对变频器的冲击。
（二）针对负载及运行参数问题的维修
- 调整减速时间：根据负载的惯性大小，合理调整变频器的减速时间参数 P1121。对于大惯性负载，应适当增大减速时间，使电机在减速过程中能够平稳地将转速降下来，避免因减速过快导致电机发电过多，引发过电压。例如，将原本设置为 10 秒的减速时间延长至 30 秒，观察变频器在减速过程中的运行情况，看是否还会出现过电压故障。在调整减速时间后，还需要对设备的运行情况进行实际测试，确保减速过程不会影响生产工艺要求。
- 检查制动电阻及制动单元：若发现制动电阻损坏，应及时更换相同规格型号的制动电阻。在更换制动电阻时，要确保其接线牢固，避免因接触不良导致电阻发热、损坏甚至引发火灾等安全事故。例如，制动电阻的额定功率为 5kW、阻值为 10Ω，更换时需选择同样功率和阻值的制动电阻。若变频器没有配备制动单元，可根据实际需求安装合适的制动单元，以消耗电机再生制动产生的能量。同时，检查制动单元与变频器之间的连接线路是否正确，确保制动单元能够正常工作。在安装制动单元后，需要进行相关的参数设置，如制动单元的使能参数（P1240）等，使其与变频器协同工作，有效防止过电压故障的发生。
（三）针对变频器自身硬件故障的维修
- 更换直流回路电容：当检测到直流回路电容容量下降或损坏时，需更换新的电容。在选择电容时，要确保其耐压值、容量等参数与原电容一致，且质量可靠。例如，原电容的耐压值为 1000V、容量为 1000μF，应选择相同规格的优质电容进行更换。更换电容时，要注意电容的正负极性，避免接反。同时，在安装新电容前，要对电容进行预充电，以防止电容在接入电路瞬间因充电电流过大而损坏。在更换电容后，需要对变频器进行全面测试，确保其运行正常，直流电压稳定。
- 修复电压检测电路：对于电压检测电路故障，需根据具体的故障点进行修复。若电压检测传感器损坏，应更换相同型号的传感器，并重新校准其输出信号，确保检测到的电压信号准确可靠。例如，某电压检测传感器的型号为 PT100，损坏后需更换同型号的 PT100 传感器，并使用标准电压源对其进行校准，使其输出信号与实际电压值精确对应。若电路中的其他元件，如电阻、电容、放大器等损坏，也需逐一更换损坏元件，并对整个电压检测电路进行调试，确保其能够正常工作。在修复电压检测电路后，要使用示波器或万用表对电路输出的电压信号进行监测，验证其是否恢复正常。
- 更换整流模块：若整流模块损坏，需更换新的整流模块。在更换整流模块时，要注意选择与变频器型号匹配的模块，并严格按照操作规程进行安装。例如，某变频器使用的整流模块型号为 D100，更换时必须选择相同型号的 D100 整流模块。在安装过程中，要确保模块的引脚与电路板上的焊接点牢固连接，避免虚焊、短路等情况发生。更换整流模块后，需要对变频器进行通电测试，检查整流模块的工作状态，确保其能够正常将交流电转换为直流电，且输出电压稳定。
五、维修后测试
（一）空载测试
- 在完成维修工作后，首先进行空载测试。将变频器的输出端与电机断开，确保变频器处于空载状态。然后，接通变频器的电源，观察变频器的显示屏，看是否还有过电压等故障报警信息。正常情况下，变频器应能正常启动，且显示屏无任何故障提示。例如，按下变频器的启动按钮后，变频器顺利启动，显示屏显示正常的运行参数，如输出频率、直流母线电压等，且无任何故障代码出现，说明变频器在空载情况下基本恢复正常。
- 使用万用表或示波器，测量变频器的输出电压波形。在空载情况下，变频器输出的三相电压应平衡，且波形基本为正弦波。例如，使用万用表测量变频器输出的三相电压，A 相电压为 478V，B 相电压为 480V，C 相电压为 479V，三相电压差值在允许范围内；使用示波器观察输出电压波形，波形接近标准正弦波，无明显的畸变、尖峰等异常情况，说明变频器的逆变部分工作正常。
（二）带载测试
- 在空载测试正常后，进行带载测试。将电机与变频器的输出端正确连接，确保电机的接线牢固，相序正确。然后，按照正常的生产工艺要求，启动变频器，使电机带动负载运行。在电机启动和运行过程中，观察电机的运转情况，看是否平稳，有无异常噪声、振动等现象。例如，电机启动过程平稳，无卡顿、堵转现象，运行过程中声音正常，无明显的振动，说明电机与变频器的匹配良好，且维修后的变频器能够正常驱动电机。
-
使用电力质量分析仪或其他专业测试设备，监测变频器在带载运行过程中的各项参数，包括输入电压、输出电压、输出电流、功率因数、直流母线电压等。观察这些参数是否在正常范围内，且是否稳定。例如，在电机带载运行过程中
上海仰光电子维修西门子变频器 AC400 - 480V常见故障现象有 ：整流模块损坏、逆变模块损坏、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
