蓝海华腾2.2KW变频器报故障EFAL
蓝海华腾2.2KW变频器报故障EFAL。故障描述为，输出电流过大，直流端电压过高，变频器内部插接件松动，空载上电试机报故障，以为霍尔互感器坏了，把霍尔互感器拆下来上电还报故障，变频器六路驱动电路用的驱动光耦是PC923，一时无从查起，无意之中按操作面板，发现直流电压显示的数值是860伏，掐指一算，应该是电源电压检测电路故障，变频器检测到直流母线电压过高，威胁到逆变模块的安全，就报故障EFAL，拆机检查电压检测电路，发现R32阻值异常，拆下来测试为无穷大，换电阻后试机正常，直流电压532伏。
蓝海华腾变频器报故障代码
上电键盘无显示 R\S\T没有输入电源 用万用表检查输入电源是否正常
键盘未和控制板正常连接 接好键盘和控制板之间的连接线
键盘延长线异常 更换键盘延长线
小于等于75kW机器主回路+1和+2端子没有短接铜牌
大于90kW以上的机器主回路+1和+2端子直流电抗器未连接 75kW及以下短接+1和+2，90kW及以上接上直流电抗器
更换了控制板，排线接触不良 接好控制板和功能板之间的连接线
8.8.8.8 键盘显示4个8 键盘未和控制板正常连接 接好键盘和控制板之间的连接线
键盘延长线异常 更换键盘延长线
键盘延长线接线方式不正确 请检查接线方式是否正确
上位机和变频器通讯未握好手 请检查通讯格式是否正常
1 E.oc1 加速运行中过流保护 电网电压低 检查输入电源
电机运转中直接快速启动 电机转动停止后再启动
负载转动惯量过大，冲击负载过重 延长加速时间，减小负载的突变
电机参数设置不正常 正确设置电机参数
启动频率设置太高 降低启动频率
加速时间太短 延长加速时间
V/F曲线比值设置过大 调整V/F曲线设置、转矩提升量
变频器功率选型偏小 更换为合适型号的变频器
2 E.oc2 减速运行中过流保护 电网电压低 检查输入电源
负载转动惯量过大 使用合适的能耗制动组件
电机参数设置不正常 正确设置电机参数
减速时间太短 延长减速时间
变频器功率选型偏小 更换为合适型号的变频器
3 E.oc3 恒速运行中过流保护 运行中负载突变 降低负载突变频率和幅度
电机参数设置不正常 正确设置电机参数
变频器功率选型偏小 更换为合适型号的变频器
4 E.oV1 加速运行中过压保护 电机对地短路 检查电机连线
输入电源电压异常 检查输入电源
电机高速旋转中再次快速启动 电机转动停止后再启动
5 E.oV2 减速运行中过压保护 电机对地短路 检查电机连线
负载转动惯量过大 使用合适的能耗制动组件
减速时间太短 延长减速时间
6 E.oV3 恒速运行中过压保护 电机对地短路 检查电机连线
输入电源异常 检查输入电源
负载转动惯量过大 使用合适的能耗制动组件
7 E.PCU 干扰保护 外部干扰信号严重 请专业技术人员进行维护
8 E.rEF 比较基准异常 变频器内部插接件连接松动 请专业技术人员进行维护
内部开关电源异常 寻求技术服务
信号采样、比较电路异常 寻求技术服务
9 E.AUt 自整定故障 电机旋转中启动自整定功能 待电机停稳后，再进行自整定
自整定超时 检查电机线是否接好
电机线长度限制在100米以内
P9组电机参数设置错误 按电机铭牌参数重新设置
10 E.FAL 模块保护 输出电流太大 检查电机及输出接线是否有短路，对地是否短路，负载是否太重
直流端电压过高 检查电网电源，检查是否大惯性负载无能耗制动快速停机
变频器内部插接件松动 请专业技术人员进行维护
11 E.oH1 散热器1过热保护 环境温度过高 降低环境温度，加强通风散热
风道阻塞 清理风道灰尘、棉絮等杂物
风扇异常 检查风扇电源线是否接好
更换同型号风扇
逆变模块异常 寻求技术服务
温度检测电路故障 寻求技术服务
12 E.oH2 散热器2过热保护 环境温度过高 降低环境温度，加强通风散热
风道阻塞 清理风道灰尘、棉絮等杂物
风扇异常 检查风扇电源线是否接好
更换同型号风扇
整流模块异常 寻求技术服务
温度检测电路故障 寻求技术服务
13 E.oL1 变频器过载保护 输入电源电压过低 检查输入电源
电机高速旋转中快速启动 电机转动停止后再启动
长时间负载过重 缩短过载时间，降低负载
加减速时间太短 延长加减速时间
V/F曲线比例设置太高 调整V/F曲线设置、转矩提升量
变频器功率选型偏小 更换为合适型号的变频器
14 E.oL2 电机过载保护 输入电源电压过低 检查输入电源
电机堵转或负载严重突变 防止发生电机堵转，降低负载突变
普通电机长期低速重载运行 改为变频电机或提高运行频率
电机过载保护时间设置过小 增大电机过载保护时间
V/F曲线比例设置太高 调整V/F曲线设置、转矩提升量
直流制动电流设置过大 降低直流制动电流
15 E.oUt 外设保护 外部故障端子有效 检查外部故障端子状态
变频器加速失速过流 检查外部负载是否正常
变频器减速失速过流 检查外部负载是否正常
因失速引起的过压保护 检查外部负载是否正常
过压或过流失速，持续时间>1分钟 检查外部负载是否正常
19 E.CUr 电流检测异常 电流检测电路故障 寻求技术服务
20 E.GdF 输出对地短路异常 接线错误 对照用户手册说明，更正接线错误
电机异常 更换电机，需先进行对地绝缘测试
逆变模块异常 寻求技术服务
变频器输出侧对地漏电流过大 寻求技术服务
21 E.LV1 运行中异常掉电 电网波动或瞬时停电 检查本地电网供电情况
22 E.ILF 输入电源异常 变频器电源端接线异常，漏接或存在断线 按操作规程检查电源接线情况，排除漏接、断线
输入电源三相严重不平衡 检查输入电源三相不平衡度是否符合要求
变频器电容老化 寻求技术服务
变频器上电缓冲电路异常 寻求技术服务
23 E.oLF 输出缺相异常 变频器输出侧接线异常，漏接或存在断线 按操作规程检查变频器输出侧接线情况，排除漏接、断线
输出三相不平衡 检查电机是否完好
断电检查变频器输出侧与直流侧端子特性是否一致
24 E.EEP EEPROM异常 EEPROM读写异常 寻求技术服务
25 E.dL3 继电器吸合异常 变频器内部插接件松动 请专业技术人员进行维护
上电缓冲电路异常 寻求技术服务
26 E.dL2 温度采样断线 环境温度过低 检查环境温度是否符合要求
变频器内部温度采样电路异常 寻求技术服务
27 E.dL1 编码器断线 编码器连接不正确 更改编码器接线
编码器无信号输出 检查编码器好坏及电源供给情况
编码器连线断线 修复断线
功能码设置异常 确认变频器编码器相关功能码设置正确
28 E.P10 +10V电源输出异常 +10V电源过载 增大+10V电源负载阻抗
使用外部独立电源供电
+10V电源与GND短路 排除短路故障
+10V电源端子电路异常 寻求技术服务
29 E.AIF 模拟输入异常 模拟输入电压过高 检查模拟输入电压是否符合要求
模拟输入电路异常 寻求技术服务
模拟输入电路信号被干扰 增大P6.22～P6.24 AI滤波时间
30 E.Ptc 电机过热（PTC） 电机温度信号到达报警设定值 加强通风散热
热敏电阻阻值异常 检查热敏电阻
电机传感器保护阈值设置不当 调整电机传感器保护阈值
31 E.SE1 通讯异常1（操作面板485） 操作面板485通讯断线 检查设备通讯连线
操作面板485通讯错误 检查发送接收数据是否符合协议，校验和是否正确，收发时间间隔是否符合要求
变频器设置为主机方式 将变频器改为从机方式
32 E.SE2 通讯异常2（端子485） 端子485通讯断线 检查设备通讯连线
波特率设置不当 设置匹配的波特率
端子485通讯错误 检查发送接收数据是否符合协议，校验和是否正确，收发时间间隔是否符合要求
端子485通讯超时 检查通讯超时设置是否合适，并确认应用程序通讯周期。
故障告警参数设置不当 调整故障告警参数
变频器设置为主机方式 将变频器改为从机方式
33 E.VEr 版本兼容异常 操作面板软件版本不匹配 寻求技术服务
34 E.CPy 拷贝异常 变频器参数上传到操作面板时数据错误 检查操作面板线连接情况
参数从操作面板下载到变频器时数据错误 检查操作面板线连接情况
未进行参数拷贝上传直接进行参数下载 先进行参数上传，再进行下载
控制板软件版本不兼容 检查d1.09是否一致
36 E.dL4 扩展卡连接异常 扩展卡插接松动 请专业技术人员进行维护
扩展卡异常 寻求技术服务
37 E.IoF 端子互斥性检查未通过 X1～X7、AI1、AI2、DI功能设置重复 修改X1～X7、AI1、AI2、DI设置保证所设功能没有重复（无功能除外）
38 E.oL3 硬件过载保护 负载异常 检查电机是否堵转
更换合适型号的变频器
输入异常 检查是否缺相
输出异常 检查是否缺相，短路
63 ?LU? 电源欠压 电源电压低于设备最低工作电压 检查输入电源
输入电源接线端子未插紧 扭紧输入电源接线端子
若一启动就出现LU故障 请用万用表测量输入电源和直流母线电压
若更换了控制板，排线接触不良 请检查电网容量是否足够
内部开关电源异常 请检查控制板的排线连接是否正常
蓝海华腾变频器维修部分型号：
E5-P-4T2.2、E5-P-4T3.7、
E5-P-4T5.5、E5-P-4T7.5、
E5-P-4T11、 E5-P-4T15、
E5-P-4T18.5、E5-P-4T22、
E5-P-4T30、 E5-P-4T37、
E5-P-4T45 、E5-P-4T55 、
E5-P-4T75 、E5-P-4T90、
E5-P-4T110、E5-P-4T132、
E5-P-4T160、E5-P-4T200、
E5-P-4T220、E5-P-4T280、
E5-P-4T315、E5-P-4T355
E5-P-4T400、E5-P-4T2.2、
E5-P-4T3.7、E5-P-4T5.5、
E5-P-4T7.5、E5-P-4T11、
E5-P-4T15、 E5-P-4T18.5、
E5-P-4T22、 E5-P-4T30、
E5-P-4T37、 E5-P-4T45、
E5-P-4T55、 E5-P-4T75、
E5-P-4T90、 E5-P-4T110、
E5-P-4T132、E5-P-4T160、
E5-P-4T200、E5-P-4T220、
E5-P-4T280、E5-P-4T315、
E5-P-4T355、E5-P-4T400、
蓝海华腾变频器报警E.OH2故障维修"
V6-H转矩控制型变频器维修
V6-H-4T0.75G/1.5L
V6-H-4T1.5G/2.2L
V6-H-4T2.2G/3.7L
V6-H-4T3.7G/5.5L
V6-H-4T5.5G/7.5L
V6-H-4T7.5G/11L
V6-H-4T11G/15L
V6-H-4T15G/18.5L
V6-H-4T18.5GA/22LA
V6-H-4T22GA/30LA
V6-H-4T30GA/37LA
V6-H-4T37GA/45LA
V6-H-4T45GA/55LA
V6-H-4T55GA/75LA
V6-H-4T75GA/90LA
V6-H-4T90G
V6-H-4T110G
V6-H-4T132G
V6-H-4T160G
V6-H-4T185G
V6-H-4T200G
V6-H-4T220G
V6-H-4T250G
V6-H-4T280G
V6-H-4T315G
V6-H-4T355G
V6-H-4T400G
V6-H-4T450G
V6-H-4T500G

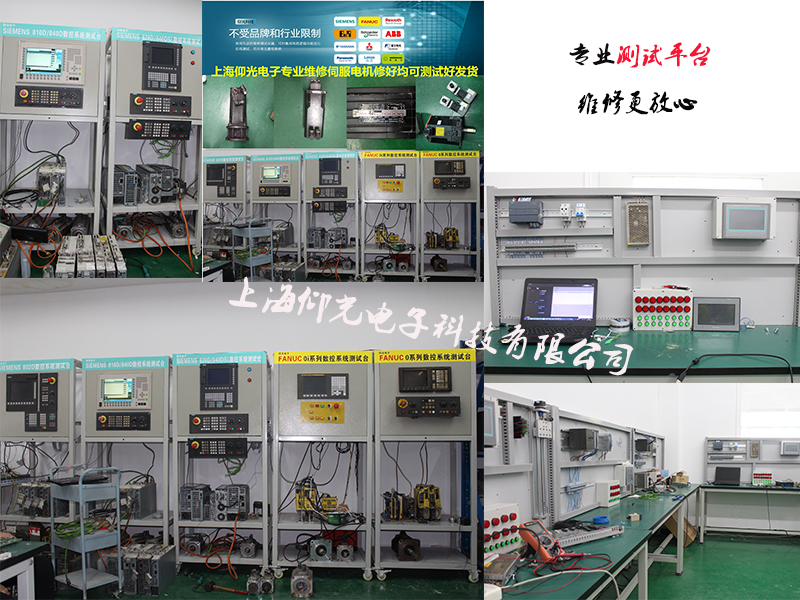

专业测试平台：
