西门子变频器显示E维修故障详情如下；
西门子6SE70系列变频器的操作控制面板PMU液晶显示屏上显示字母“E”报警
变频器液晶显示屏上出现“E”报警时，变频器不能工作，按P键及重新停、送电均无效，查操作手册又无相关的介绍，在检查外接DC24V电源时，发现电压较低，解决后，变频器工作正常。但是出现“E”报警一般来讲是CUVC板损坏，更换一块新CUVC板就能正常。“E”报警有以下几种情况是由底板及CUVC通讯板故障引起的：
（1）故障现象：操作控制面板PMU液晶显示屏显示“E”报警

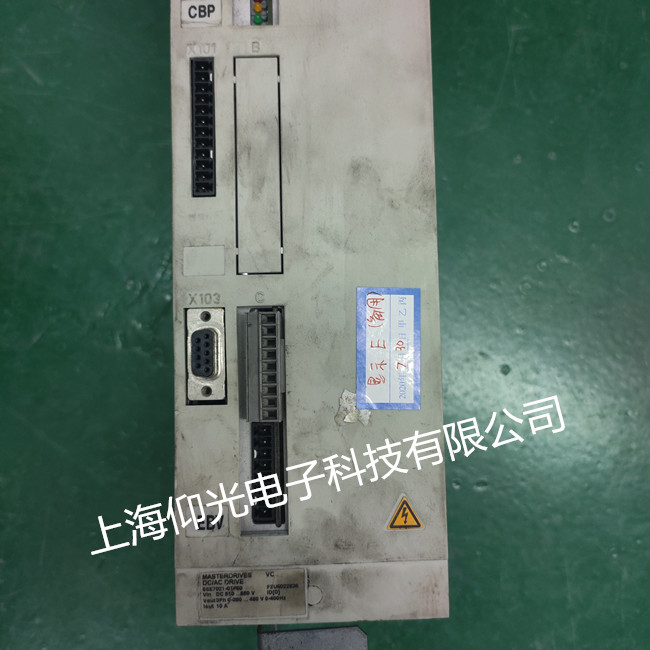

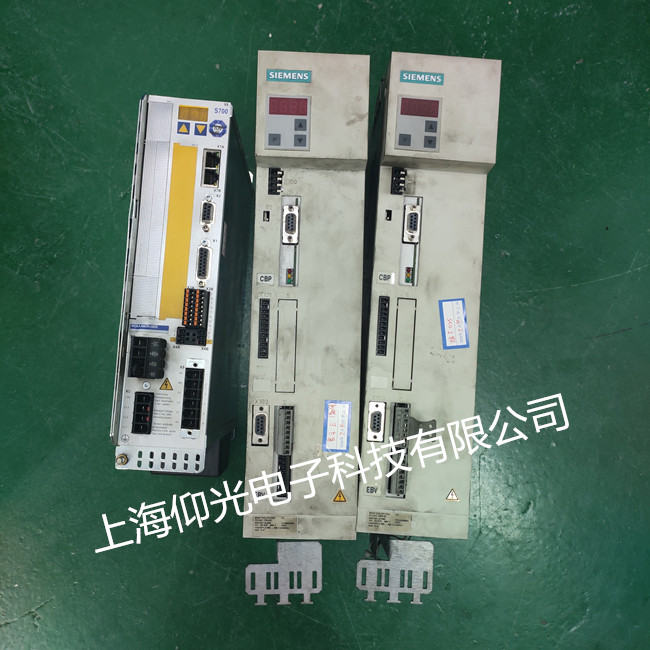

检查处理（参见图1、图2）：更换一块新CUVC板送电开机，液晶显示屏仍显示“E”报警，说明故障原因不在CUVC板而在底板。检查底板，用数字万用表测外接DC24V电压正常，检测集成块N3基准电压不正常，集成块N2 20脚输出电压为0.1V，明显偏低，正常值应为15V，查集成块N2的1脚为11.3V，8脚为0.20V，11脚电源输入为27.5V，正常。经分析判断1脚、8脚、20脚电压值都不正常。测集成块N3的1脚电压为0.31V，2脚电压为1.8V，电压值也都偏低。用热风枪拆下N3集成块MC340，测2脚与3脚之间的电阻为84Ω。更换一块新N3集成块MC340后，测各引脚电压，1脚为2.1V，2脚为5.1V，正常。测N2集成块各脚电压也都恢复正常。集成块N3输出电压不正常，引起N2集成块各脚电压也出现偏移。恢复变频器接线，输入参数，启动变频器运行正常。
故障现象：操作控制面板PMU液晶显示屏显示“E”报警 检查处理（参见）：用数字万用表测底板N2、N3集成块各脚电压，N3的1脚N2的8脚电压都偏低，测V28三极管的基极偏置电阻4.7kΩ已变值为150kΩ。更换新贴片电阻，测N2、N3各脚电压正常。因V28基极偏置电阻变值，导致V28三极管截，造成N2、N3集成块不能正常工作。 （3）故障现象：操作控制面板PMU板液晶显示屏显示“E”报警 检查处理：一台“E”报警的变频器，将变频器原CUVC板上CBT通讯板拆下，装在新CUVC板上，变频器装好CUVC板，启动后。液晶显示屏仍显示“E”报警。拆下CUVC板检查发现CBT通讯板上贴片电阻烧坏。更换新CBT通讯板后，变频器启动工作正常。 （4）故障现象：操作控制面板PMU板液晶显示屏显示“E”报警 检查处理（参见）：检查底板电源块N2（L4974A）第1脚的开机电压为11.32V,正常值为26.7V;第20脚输出电压为0.117V,正常值为15.31V;基准电压块N3（MC340）第1脚电压为0.315V,正常值为2.1V;第2脚的电压值在1.5~1.8V之间变化，而正常值为5.1V.检查继电器K4,线圈电路串联两支二极管V16、V15,电阻值分别为3.67Ω和5.5Ω，已经短路，V28（5C）三极管基极电阻由正常值4.7kΩ变为150kΩ，已经烧坏。更换新的电阻和二极管后，运行正常。 2.2 西门子6SE70系列变频器的操作控制面板PMU液晶显示屏上无显示，“黑屏”
（1）故障现象：西门子6SE70变频器操作控制面板PMU液晶显示屏“黑屏”
检查处理（参见）：检查底板V34场效应管K2225,发现栅极保护贴片电阻24Ω变值为500kΩ，已损坏。检测N2集成块的20脚无电压，1脚为11.3V,N3集成块MC340脚为4V,2脚为3.3V.用热风枪将N3集成块MC340拆下测量1脚与3脚之间的阻值变为9kΩ，正常应为500kΩ。更换新的N3集成块MC340和24Ω贴片电阻。上电测试N2、N3集成块各引脚电压，正常。恢复接线，运行正常。
故障现象：操作控制面板PMU液晶显示屏“黑屏” 检查处理：检查底板，25A正负熔断器F1、F2全部熔断，测量IGBT模块输出端U相与V相之间，电阻值为11Ω，已经短路，（正常阻值应该为210kΩ），IGBT模块触发部分触发板A12、A32、A22的3脚与4脚和7脚、5脚、8脚的电阻值变为1.9Ω，已经短路。更换同型号六单元IGBT模块（型号为BSM15G120DN12）与触发电路板A12、A32、A22后，恢复接线，变频器上电，测量各个电源输出电压正常，IGBT模块6个触发电路脚电压为-5.1V,正常，显示正常。
