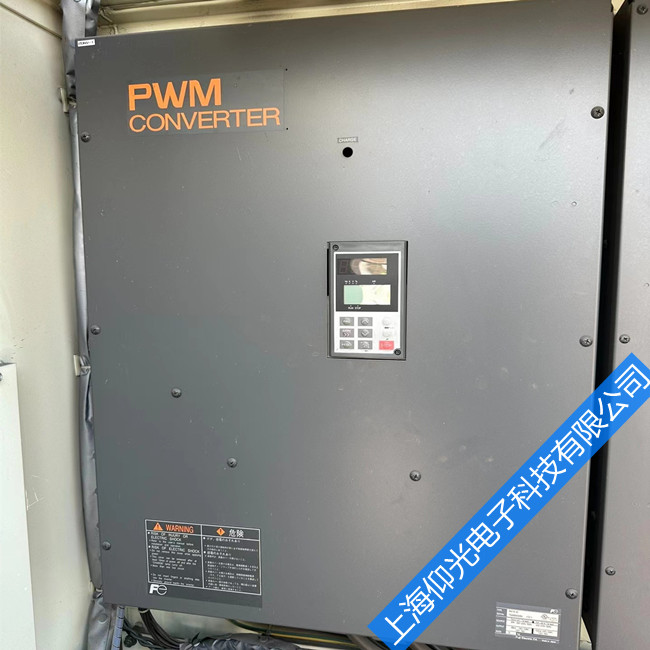

一台客户送修的富士变频器，给变频器上电启动变频器运行后，电机运转无力并发热较严重，变频器由于是电梯专用变频器，厂家没有给设置变频器使用的操作控制面板，看不到变频器提供的任何信息，变频器维修人员只能从变频器的故障现象来分析检查故障的所在。
富士变频器拖动电动机时电动机运转无力及电动机严重发热故障原因分析：就变频器拖动电动机时无力及电动机严重发热这一故障现象来看，通常造成电动机运转无力的故障原因是富士变频器输出的三相输出电压不平衡所致的，由于三相输出电压不平衡，会出现某项输出电压偏高、某项输出电压偏低，引发所拖动的电动机运行时出现运转无力且严重发热的故障现象，而富士变频器能导致三相输出电压不平衡的故障部位多发生在IGBT功率模块的驱动电路，所以检查的重点应该是驱动电路。
富士变频器拖动电动机时电动机运转无力及电动机严重发热故障的维修步骤：
启动变频器后，用万用表检测富士变频器三相输出端U、V、W端子相与相之间的电压值，检测结果发现U与V端子有380V的交流电压，而V与W相的电压只有260V，U相与W相有380V的交流电压，确认了是富士变频器三相输出电压不平衡所致。
能导致富士变频器出现三相输出电压不平衡的故障部位多发生在IGBT功率模块的驱动电路，上海仰光变频器维修公司的学员将变频器拆开，检测跟V与W相相关联的驱动电路。给V与W相相关联的驱动电路加上驱动信号电压，检测输给IGBT功率模块的触发电压，发现其只有9V，正常时应该输出15V的电压，说明这一路驱动电路确实存在问题，检查这一路中电阻元件、二极管元件、三极管元件没有发现异常情况，当检测到一个PC923的光电耦合时，发现PC923的光电耦合的导通电阻比正常大很多，说明这一个PC923的光电耦合存在着故障，更换上一个新的PC923的光电耦合，重新给V与W相相关联的驱动电路加上驱动信号电压，检测输给IGBT功率模块的触发电压，出现了15V的电压。将变频器装好后装到设备上试机，富士变频器拖动电动机运转有力，没有再出现发热的情况，至此一例富士变频器由于三相输出电压不平衡导致拖动电动机时电动机运转无力及电动机严重发热故障被上海仰光变频器维修公司的学员修复了。
请注意，对于变频器的维修，应严格按照说明书和相关安全规范进行操作，避免因操作不当造成设备损坏或人员伤害。同时，对于复杂或不确定的故障，建议联系专业的维修人员进行处理——上海仰光电子，我们提供免费检修，维修速度快，专业维修公司，价格低。
