【案例1】：变频器（故障现象：上电无显示）经检测发现电源主回路、充电电阻、主回路接触器都正常，因此确定为开关电源板故障。按照上述维修步骤对开关电源板进行测量。在进行第一步测量时，发现直流母线560V到PWM调制芯片之间的的330KΩ/2W的降压电阻损坏，标称330KΩ/2W的电阻，实际测量值达2MΩ以上，因此PWM调制芯片得不到启动的电源，所以无法起振工作。为谨慎起见又检测了开关管、变压器、整流二极管及滤波电容等关键器件，在确定没问题之后上电试验，OK！开关电源起振，输出各组电压正常，装回变频器后开机试验正常，此变频器修复完毕（注：维修人员在维修中，一定要养成习惯：发现坏元件后不要急于更换试机，一定要把功率大的、容易坏的元件都测一下，确定没问题后再试机，这样既安全又保险）。
【案例2】：变频器（故障现象：上电无显示）经检测发现电源主回路、充电电阻、主回路接触器都正常，故障确定在电源板。按照维修步骤对开关电源板进行测量。第一步测量通过，第二步测量时发现开关管c-e结击穿，将其拆下，然后检测变压器、及整流二极管、滤波电容等关键器件，在确定没问题之后上电试验，输出各组电压正常，装机测试正常，故障排除。
【案例3】：变频器（故障现象：上电无显示）经检测发现电源主回路、充电电阻、主回路接触器都正常，故障确定在电源板。按照维修步骤对开关电源板进行测量。第一步测量通过，第二步测量通过，第三步测量通过，第四步测量通过，然后单独对电源板加电测量PWM调制芯片的电源端对地有12.5V左右的电压，说明供电正常。用示波器看芯片的PWM输出端，发现没有PWM调制波形。更换PWM调制芯片后，上电试验正常，故障排除。
【案例4】：变频器（故障现象：上电无显示）屡烧开关管经检测发现电源主回路、充电电阻、主回路接触器都正常，故障确定在电源板。按照维修步骤对开关电源板进行测量。第一步测量通过，第二步测量发现开关管击穿，第三步测量通过，第四步测量通过，更换新的开关管，单独对电源板加电，管子又烧了。把开关管拆下后不装管子，通电试验，测量PWM调制芯片的电源端对地有12V左右的电压，也正常。用示波器看芯片的PWM输出端，发现PWM波只有5-6 KHZ左右，断电后把定时元件拆下测量，发现定时电阻阻值变大，更换定时电阻、开关管后上电正常，不再烧电源管，故障排除。

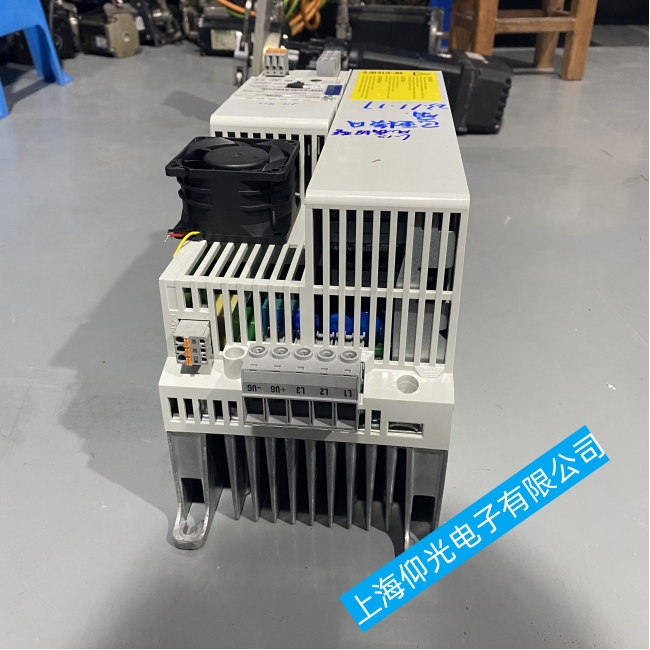

【案例5】：伦茨变频器（故障现象：上电无显示）屡烧开关管按照维修步骤对开关电源板进行测量。第一步测量通过，第二步测量时发现开关管c-e结击穿，第三、四、五、六、七步都测量通过。装上新的开关管上电试验，随着调压器电压的升高，可以听到起振的吱吱声，就是有点响，把电压调到额定电压后测量输出电压低于正常值，不到2分钟，突然闻到一股烧焦的味，保险丝就断了，赶快断电发现开关管很烫手，测量发现其已经击穿。拆下开关管通电试验，测量PWM调制芯片的电源端对地有12V左右的电压，用示波器看芯片的PWM输出端，发现有PWM波输出且频率在30 KHZ左右，也正常。因此怀疑刚换的开关管质量不行，又换上一只，上电试验，结果又把管子给烧了，断电后无意之间碰到了吸收回路的元件，发现烫手，可是在测量的时候正常啊，于是又测一遍，还是正常。干脆把吸收回路先拆了，又换上一只管子通电试验，发现变压器的吱吱声小了，测量各组输出电压也正常。运行了20分钟开关管也没再烧，断电后触摸开关管微热，属正常起热状态，因此判断故障在吸收回路，更换吸收回路元件，故障排除。
请注意，对于变频器的维修，应严格按照说明书和相关安全规范进行操作，避免因操作不当造成设备损坏或人员伤害。同时，对于复杂或不确定的故障，建议联系专业的维修人员进行处理——上海仰光电子，我们提供免费检修，维修速度快，专业维修公司，价格低。
