云南英威腾变频器无显示故障维经典修案例分析-免费检测

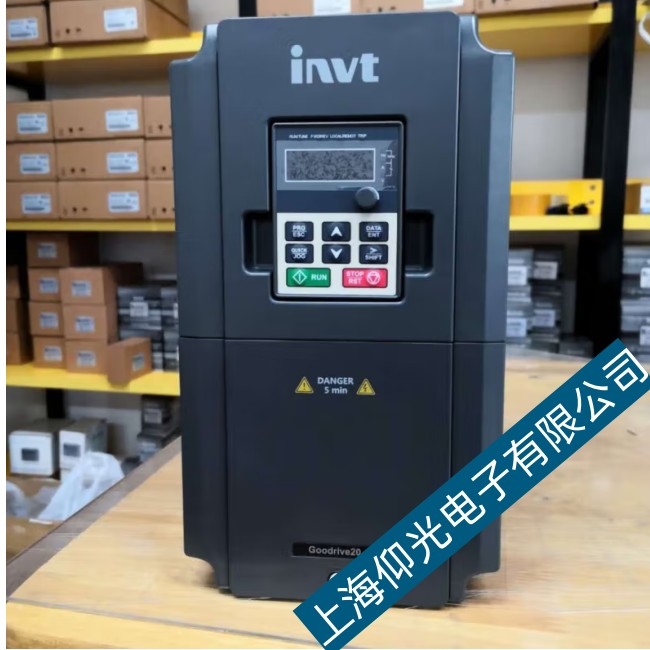

1.英威腾GS小功率变频器上电显示SC故障维修案例一
故障现象：一台英威腾GS小功率变频器上电显示SC故障信息，并跳停。
故障分析与维修：SC故障信息显示变频器输出负载短路。静态检测U、V、W之间，U、V、W与直流P、N之间无短路现象，为区分是CPU主板上电流检测电路故障还是驱动IC返回的信号故障，将信号返回光耦器件的二极管一侧用导线短接，上电后操作RUN键，面板显示输出频率正常。由此说明SC信号是由驱动IC返回的，故障原因一是逆变模块损坏，二是驱动IC本身不良。
切断逆变模块供电后，再上电检测驱动IC的6路脉冲信号，发现U上臂驱动IC有输入脉冲而无输出脉冲（静态负压正常），更换驱动IC后，输出正常。检查U下臂驱动IC静态负压仅为零点几伏，更换后，故障仍旧。将其与逆变模块触发端连接的100Ω电阻焊开后，静态负压上升为正常值。测得模块U下臂端子的正向电阻与其他触发端子的电阻一致，但其反向电阻比其他触发端子的反向电阻小，证实模块U相触发端子内的电路损坏。
模块的损坏与驱动IC的损坏通常具有关联关系：当U相主电路损坏时，则U相的上下臂驱动IC往往也会受强电压冲击而同时损坏；而当检查出该相的驱动IC损坏时，则暗示着该相触发端子的内电路损坏。更换损坏器件后，变频器上电运行正常。
2.英威腾P9/G9 -55 kW变频器上电无显示故障维修案例二
故障现象：英威腾P9/G9 -55 kW变频器上电无显示。
故障分析与维修：静态检查输入整流模块与输出逆变模块均无损坏，开关电源无输出，开关管、3844B损坏，开关电源输入端铜箔条及开关管漏极回路的铜箔条都已与基板脱离，说明此回路承受了大电流冲击。
更换开关管与3844B后，给开关电源先输入220V直流电源，不起振，检查开关电源输出回路无短路现象；再给开关电源先输入500V直流电源，上电即烧开关电源熔断器熔体FU，。停电测量，检查开关电源输出回路无短路现象，更换熔断器熔体后上电，输入300V直流时，不起振。分析其原因是当电源的负载电路有短路故障时，开关电源往往不能起振。因此，初步判断为起振后开关管回路存在短路故障。
仔细观察开关电源的线路板（开关电源的约550V直流电源通过主直流回路引入该线路板）：该线路板为双面线路板，电源引入端子在线路板的边缘，正面为+极引线铜箔条，反面为一极引线铜箔条。检查发现线路板边缘+、一铜箔条之间有一条“黑线”，由于潮湿天气，使线路板材的绝缘降低，引起+、-铜箔条之间跳火，线路板碳化。当电源电压低于某值时，碳化线路不会击穿；当电源电压高于500V时，碳化线路板会被击穿。清除线路板边缘的碳化物并做好绝缘处理。此时给开关电源先输入500V直流电源时，熔断器的熔体不再熔断，但仍不能起振。检查3844B供电支路的整流二极管VD38(LL4148)，发现其损坏。更换后，变频器上电运行正常。
3.英威腾G9/P9型5.5kW变频器显示欠电压故障维修案例三
故障现象：一台英威腾G9/P9型5.5kW变频器，运行中显示欠电压故障信息。
故障分析与维修：检测CN1端子39脚为低电平，证实CPU已输出充电继电器闭合信号。检查充电继电器，发现更换过。再查看充电继电器线圈焊点有虚焊，补焊后，变频器上电运行正常。
