GESTRA低水位控制器维修，1.干簧管水位控制器
干簧管水位控制器由干簧管开关和磁铁组成。适用于工业和民用建筑中的水箱、水塔及水池等开口容器的水位控制或水位报警。图为干簧管水位控制器的安装和接线图。其工作原理如下：在塑料管内固定有上、下水位干簧开关SL1和SL2，塑料管下端密封，
连线在上端接出。塑料管外面套一个能随水位移动的浮标，浮标中固定一个磁环，当浮标移到上或下水位时，对应的干簧管开关接受磁信号而动作，发出水位电信号。用于报警或启动水泵工作
2.低压电源电路
    低压电源电路采用降压变压器，是从14英寸黑白电视机上拆下的，型号是DB-33-01。该变压器低压侧输出两路交流18V电压，取其中一路经全桥D1～D4及C1、C2整流滤波后，输出约24.3V电压。
    IC1为三端稳压器LM7812，稳压输出12V电压，供给水位控制器LM324N（IC2）、继电器等器件。
    3.水位控制器电路

    该电路主要由四运算放大器LM324N，继电器KA和三极管VT（1815）组成。LM324内部的IC2A-IC2C与外围元件分别构成放大器、比较器与双稳态电路。当水池水满时，H端浸入水中，12V电压经H端及限流电阻R2输入IC2A同相端，其输出端U01变为高电平（10.55V），一路输入双稳态电路IC2C的反相端，使其电压高于同相端（2.12V），使输出端U03变为低电平0V，三极管VT截止，小型继电器KA失电释放，其触点K1断开，接触器则失电释放，水泵电动机M停转，停止向水池供水。另一路输往LED发光电路，绿灯点亮，表示水满。

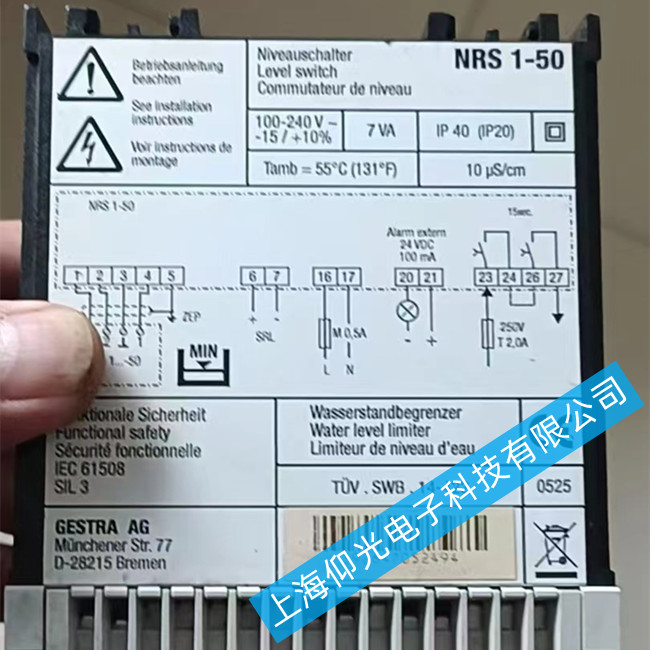

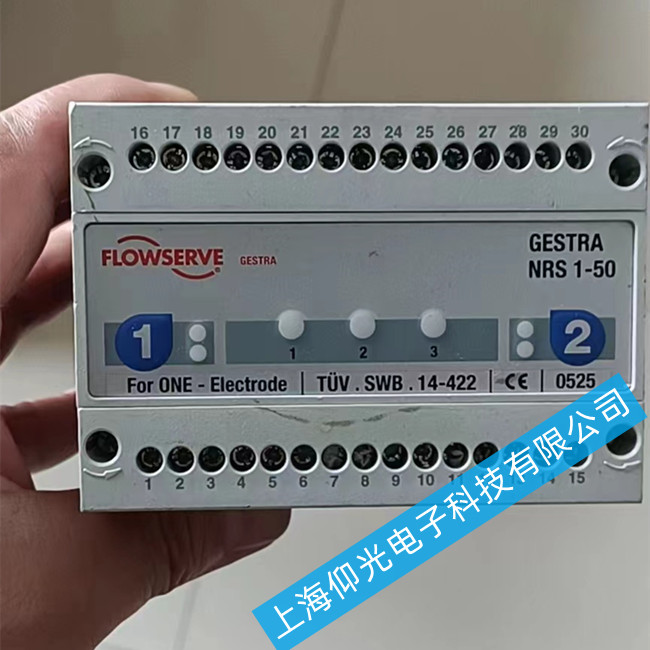

  GESTRA低水位控制器维修NRS 1-50，船舶设备维修，船舶自动化系统、船舶通信系统设备、船舶电子导航设备、船用雷达、电罗经自动舵、船舶内部公共广播系统和其他相关电气和电子设备）、陆用电器设备[包括音响、广播、闭路电视、通讯、操作控制系统；数字标牌；火灾探测及抑制设备；互动娱乐设备；大屏液晶显示屏；建筑化及娱乐用照明；网络及互联网设备；扩音系统；传动装置；卫星、视频安全监视系统（卫星电视广播地面接收设施及关键件除外）和其他相关电气和电子设备]的开发、设计、安装、调试、售后服务、技术咨询；
