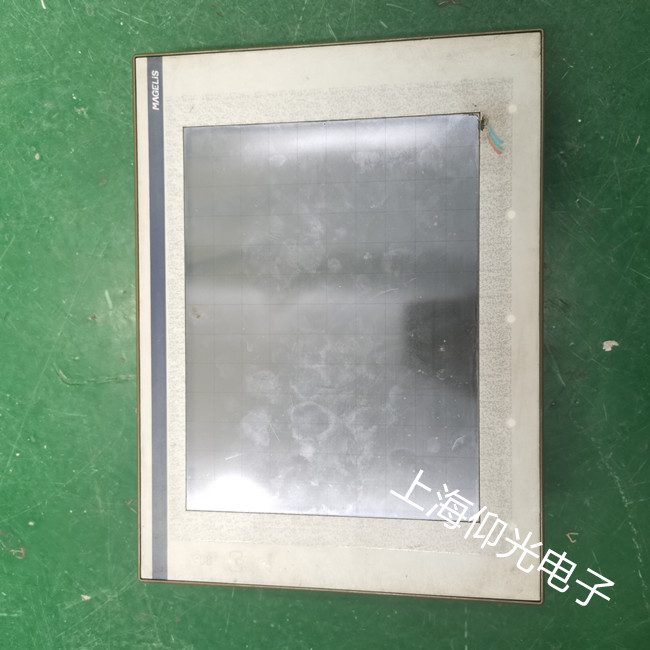

施耐德XBTGT5330触摸屏上电后黑屏故障维修

发布者:hp    来源:上海仰光电子科技有限公司     发布时间:2021-12-27

施耐德XBTGT5330触摸屏上电后黑屏故障维修
哪里可以维修施耐德触摸屏:触摸屏加电后显示屏没有显示故障(触摸屏维修业界俗称为黑屏故障)给施耐德触摸屏电源供电端加上+24V的电源后,触摸屏上的运行指示灯指示绿色,随后变为橙色,但显示屏不会显示
哪里可以维修施耐德触摸屏:触摸屏维修思路分析。触摸屏显示屏上的运行指示灯可以由绿色转为橙色,但屏幕不能正常显示,说明触摸屏内部电源电路已经工作。根据触摸屏上电后的故障现象,将触摸屏维修思路及故障部位分析列举如下:1.液晶显示屏本身出现故障而导致;2高压板出现故障不能供给灯管点亮及工作电压而导致的黑屏;3灯管烧坏而导致;4.主控制板出现故障而导致的黑屏;5开关电源不正常导致的黑屏。
施耐德触摸屏触摸不准维修:施耐德XBTGT 5330触摸屏维修经验小结。当触摸屏高压板中的场效应晶体管出现击穿故障后,电路中的电流迅速增大,强大的电流加到串在2SD3125场效应晶体管源极1Q的贴片电阻上,导致1Q的贴片电阻烧断,使高压板的升压功能失效,没有高压输出给灯管,出现触摸屏黑屏故障。检修此类故障时,应根据触摸屏的结构原理,先划分出各种引起触摸屏黑屏的故障范围,然后逐个进行检查判断,缩小故障范围,就可以迅速的找出导致施耐德XBTGT 5330触摸屏黑屏故障的原因,将施耐德XBTGT 5330触摸屏维修好了。友情提示:请勿自行拆卸检查或交给非专业人士,以免越修越坏,造成不必要的经济损失!早一天联系,少一天损失!上海仰光电子科技有限公司189 6485 2867微信同号。
