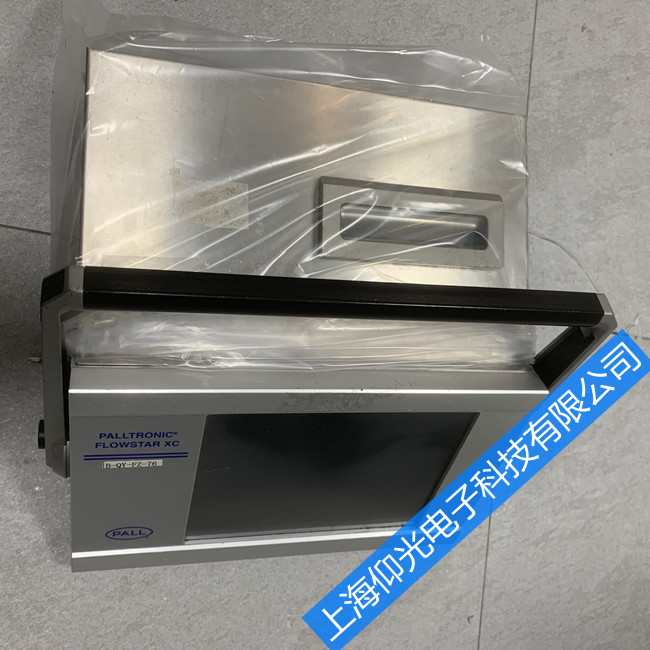

PALLTRONIC FLOWSTAR IV完整性测试仪维修
完整性测试仪维修常见问题解决方法
1、 不能正常进行测试或操作紊乱
可能原因：
（1） 程序运行紊乱
（2） 触摸屏失灵
解决办法：
（1） 重启机器
（2） 与制造商维修事宜
2、 自检失败
可能原因：
（1） 仪器电路出现故障
（2） 气路连接错误
解决办法： 与制造商。
3、 测试中断，屏幕显示不动
可能原因： 气压突变导致控制气路频繁开关
解决办法： 与制造商
技术参数：
电源要求/功率
100-240V AC, 50/60Hz；100瓦
zui大操作压力
9999 mbar
zui低进气压力
4000 mbar
外型尺寸
400(宽) x 380(深) x 100(高1) x 235(高2)
测试范围
zui大测试压力：100-8000mbar(1.5-116 psi)
测试精度
净体积测试：± 4%；气泡点：± 50mbar ；扩散流：± 4%；
操作条件
环境温度：+5℃ ~ +35℃；相对湿度：10-80%
测试耗时
净体积测试：5 min±2min; 扩散流测试：10 min±2min;
单纯泡点测试：15 min±2min；增强泡点测试：20 min±2min ；
打印功能
宽行中文打印，输出测试参数、测试结果
历史记录功能
500组测试结果（包括测试曲线）
显示屏
尺寸：5.7" TFT；单色
串口连接方式
串行端口：RS232；
语言选项
英语，汉语
各类测试及适用过滤器说明：
1.泡点测试
润湿液体由于毛细管作用停留在膜中的多孔道中。
这种毛细管作用随孔径变小而增强。取决于膜孔径的气体压力将液体逼出孔道。
此时的压力被称为“泡点”或简称BP。液体首次会从膜上zui大的孔径出来。
因此,
滤芯的BP值同时与膜材(润湿角因不同材质而异)特别是润湿液体的表面张力有关。
低表面张力的液体如有机溶剂,去污剂和乳化剂的BP值均较低。
BP值还与润湿介质的温度有关。泡点测试法特别适合圆片膜的完整性测试。
2.扩散流和泡点组合测试
这个方法特别适合膜滤器的完整性测试。
3.水侵入法水流测试
这个方法是专门用于疏水性气体滤器的完整性测试方法。
测试步骤如同扩散流法。
但水侵入法测试时，则要将安装疏水性滤器的钢壳上游充满水。
水侵入疏水性膜基质的体积通过压降间接计算。
如果膜没有损坏，水侵入的体积变化速度很小，只有在相对长时间后才能观察到。
而扩散流测试是测量扩散通过膜的气体体积。
水侵入值(Water Intrusion Rate):从压降,测试时间和上游体积计算得到。
水流值(Water Flow Rate)：也就是水侵入值。
水侵入法对过滤面积1000 cm2以上到大规模系统的疏水性过滤系统均有效.
4.压降测试
压降测试基于气流扩散入润湿膜造成上游压力的改变。
推荐此方法用于已知体积的空钢壳和压力罐的泄漏测试。
压降测试
测试压力: 3000 mbar
稳定时间: 3 min
测试时间: 3 min
压降: max.3 mbar
5.多点扩散流测试
此法是基于不同测试压力下不同的扩散流速度。
测试压力从给定的zui小压力开始逐步增加到zui大值或是泡点值,
测定每个压力下的扩散流。所有数值显示在压力和扩散流曲线和数据表。
在下次使用滤芯前进行此项测试,
并将该曲线斜率与*次使用前测试的曲线斜率比较,
就可判断下次过滤前滤芯是否损坏。
完整性测试仪的测量范围非常广泛，从平板过滤器到多芯的桶式过滤器，从囊式过滤器到呼吸器都能进行测试。
而且仪器本身所具有的高分辨率信号分析处理模块，保证了在测量大过滤面积滤器的完整性时，能把误差减少到zui小。
与同类某些品牌在第三方做对比测试时， 测试仪器在重复测量 5 芯 20 寸、 PES 滤芯的完整性时，其测试速度和测试结果的*性，远远优于对方仪器。
完整性测试仪特点与优势：
1 采用标准化的自动滤材浸润程序：通过一个标准化的自动滤材浸润程序，保证滤材完全被液体浸润，同时启动后续的测试工作, 不会影响下游的无菌状态，满足了在线测试的要求。
2 数据处理技术先进：采用了先进的人工智能技术，实时采集不断变化的表观扩散流数据流，用于分析识别扩散流、粘性流模式，可以准确指认滤芯起泡点值，对滤膜/滤芯泡点的测试结果与真实的细菌截流性能关联性更好。
3 超大容量的数据存储功能，可保存500组测试结果及其测试曲线。
4 全自动过滤器完整性测试仪是目前国内*一家能通过实测过滤器的上游体积而得到实际扩散流的检测仪器。
5 由于采用了先进的算法和滤波手段，使仪器具有了可与国外检测仪相媲美的稳定性和可靠性，解决了国内仪器不稳定性的通病。
6 仪器的进气单元采用了全自动数字控制，大大增加了检测过程的稳定性，完全摒弃了国内检测仪还需要生产厂家的专业人员采用调节进气旋钮控制进气速度的原始方法。
7 能实现大容量过滤器的完整性检测。我们的测试仪针对大容量的过滤器的完整性进行了专门的设计，保证了在测量多芯过滤器时，测量精度不会减弱。
8 仪器的核心部件均采用进口件，并在设计过程中对使用的安全性进行了细致的分析，在保证基本电气安全和机械安全的前提下，对操作过程的各个环节都进行了安全处理。
完整性测试仪
5.7″带背光数字液晶显示屏，显示清晰；
中文操作环境，操作界面友好；
实时显示测试数据和曲线，监控测试全过程；
双核运算，附带上位机软件。
含盖了国外同类仪器的所有功能。
具有更完善的用户分级管理功能，用户可根据需要更改密码。
增加了对被测过滤器的自动保护功能，避免因为过压测试造成对滤器的损害。
提供了自动打印功能的设置项，使用户的操作更简单、方便。
完整性测试仪起泡点完整性测试仪全自动完整性测试仪
BQS-19型是由微电脑控制的新一代过滤器完整性自动测试仪，可直接检测滤芯和滤膜的气泡点和压力衰减值，也可间接检测扩散流和水浸入值。仪器结合先进的测试电路和精密 的算法软件自动测试过滤器的完整性，具有测试精度高，重现性好、操作简单方便等特点。
