发格数控系统报警CNC4028故障维修中心

发布者:变频器维修部    来源:上海仰光电子工程部     发布时间:2021-6-18

发格数控系统报警CNC4028故障维修中心

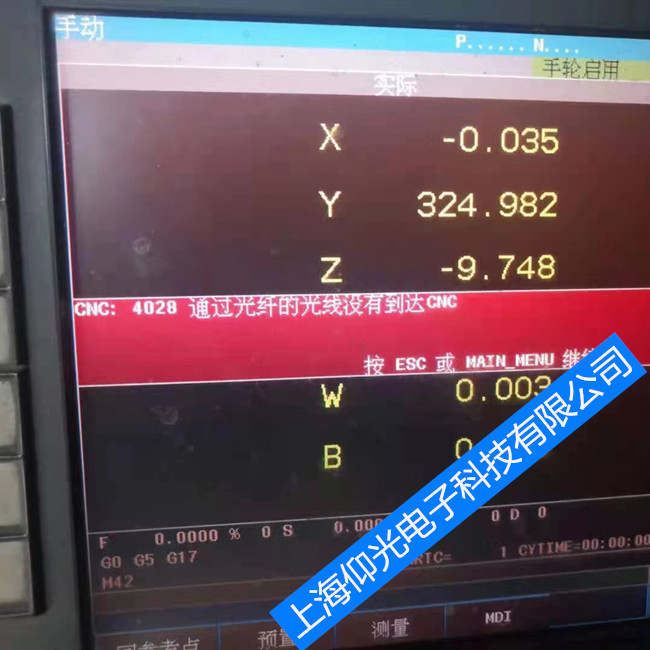

  发格报警CNC4028故障排查方法检查和急停相关的电路,系统的外部急停被激活了,先在系统上监视一下 输入点 I1的状态 是不是为0,检查X2后的第10针后18针之间有没有DC24V电压,正常 I1的状态为1 第10针和18针之间有24V,这样报警就消除了。

开机后按下手动模式后3轴自动回零,回零完后一直在重复回零。
回零后指示灯也会亮起,但是还会重复回零。在回零过程中,关掉进给,3轴就不动
但是加工时间在运行,开进给就动。按程序停止键有用,就会暂停再按reset键复位可以复位,但是马上又重复回零动作。

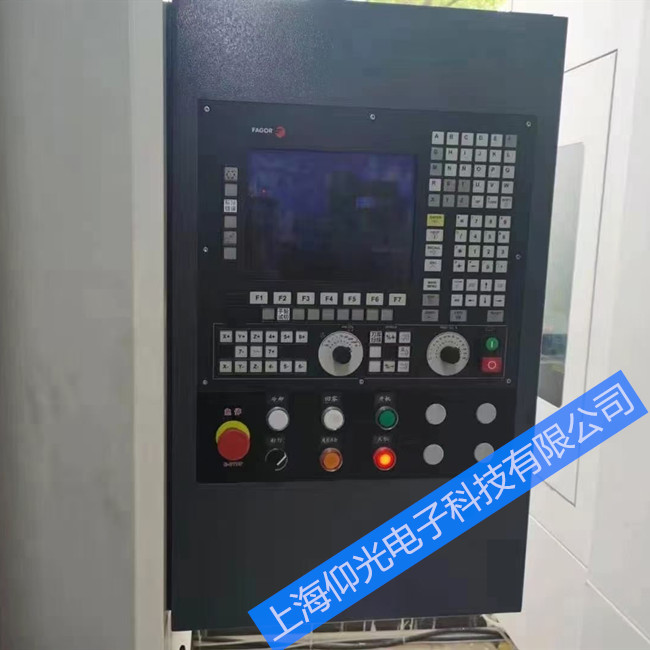

FAGOR发格数控系统,可实现 7 轴联动+主轴+手轮控制。按其处理速度不同分为8055/A、 8055/B、 8055/C三种档次。 适用于车床、 车削中心、 铣床、 加工中心、 高速冲床、 激光加工机床、 表面磨床、 工具磨床、 座标磨等设备,语言软件有如下语言形式: 中文, 西班牙语, 法语, 英语, 意大利语, 德语, 荷兰语,葡萄牙

   发格数控系统维修时先检查供电电路是否正常,再检查其他部件

(1)电源电压无或过低。数控系统常用的有±5V、±12V、±15V、±24v,少数用+ 3.3 V。电源电压异常会导致系统运行异常。

(2)电压表显示供电电压正常,示波器发现电压波形纹波较大。通常是由于电力滤波电容开路、整流二极管不良或焊接故障造成的,有时是由于某些元器件击穿损坏造成的功率过载。

(3)上电后,系统正常工作,一段时间后电源电压下降。这通常是一个电压调整电路或低功率晶体管。当温度升高时,电源电压会下降,或者某个组件的焊接出现问题,温度升高后会出现接触不良。

CSD5伺服驱动器电容密度越低,则额定电压越低

主轴控制单元常见故障分类

  与进给控制单元情况相同,主轴驱动也分为直流和交流两种,目前的数控机床多为交流驱动,结合现场情况,着重谈一下交流驱动的常见故障。

  (1)电动机过热。此类故障由于负载过大,电动机冷却系统过脏,无法正常冷却,冷却风扇不能正常工作,电动机与控制单元之间接触不良。现场曾出现报警指示电动机过热的报警,当时,检查电动机没有问题,却发现电动机拖动的变速器的温度也非常高,后来对变速器润滑油进行检查,发现油出现了严重的污染,造成了过热。

  (2)交流输入电路的熔丝烧断。这类故障的原因多为,交流电源侧的阻抗太高,电源的整流桥损坏,逆变启用的晶体管模块损坏,控制单元的电路板出现故障。但根据现场的情况,遇到这种情况时更换熔丝就可解决问题。

  (3) 主轴电动机有异常噪声和振动。对这类故障应先检查确认是在何种情况下产生的。如在减速过程中产生,则故障发生在再生回路。此时应检查该回路处的熔丝是否熔断及晶体管是否损坏。如在恒速下产生,则应先检查反馈电压是否正常,然后突然切断指令,观察电动机停转过程中是否有异常噪声。若有噪声,多出在机械部分。

  (4) 电动机速度超过额定值。可能是由于设定有问题,或是电路板有问题。

  (5)电动机不转或达不到正常转速。这类故障的原因可能在速度指令不正常,主轴定向控制用的传感器安装不良,也可根据报警指示确定。
