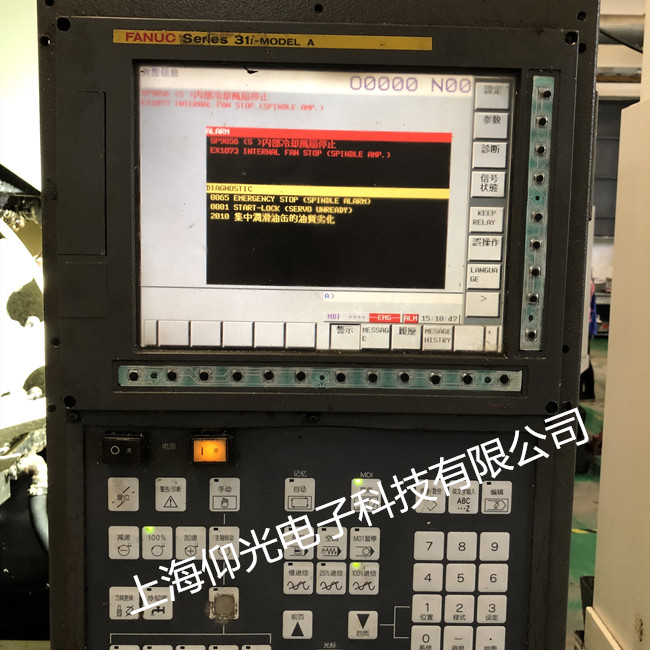

发那科数控系统维修报警代码如下：
700 号报警为NC 主印刷线路板过热报警，704 号报警为主轴过热报警。
其它的 6××为PMC 系统报警，9××为NC 系统报警。用户如发现以上两种报警，
请及时通知我们或直接向FANUC 公司咨询，以便联系维修。
2×××为机床报警。
1.600号报警
报警信息: “PMC ALARM: invalid instruction”,PMC报警:非法指令。
报警说明: 在PMC中,产生了非法的指令中断。
2.601号报警
报警信息: “PMC ALARM: RAM parity”,PMC报警:RAM奇偶错误。
报警说明:PMC随机存储器(RAM) 中出现数据奇偶性错误。
3.602号报警
报警信息: “PMC ALARM: serial transfer”,PMC报警: 串口传输错误。
报警说明:PMC在数据串行传送中出现错误。
4.603号报警
报警信息: “PMC ALARM: watchdog”,PMC报警: 看门狗 (监控器)。
报警说明:PMC的监控器出现故障。
5.604号报警
报警信息: “PMC ALARM: ROM parity”,PMC报警:ROM奇偶错误。
报警说明:PMC的只读存储器(ROM) 中出现数据奇偶性错误。
6.605号报警
报警信息: “PMC ALARM: over step”,PMC报警:超容量。
报警说明:PMC中的梯形图超出规定的容量。
7.606号报警
报警信息: “PMC ALARM: I/O module assignment”,PMC报警:I/O模块分配错误。
报警说明:I/O模块分配数据错误。
8.607号报警
报警信息: “PMC ALARM: I/O link”,PMC报警:I/O连接错误。
报警说明: 出现I/O连接错误。
发那科 系统单元的故障报警
1.700号报警
报警信息: “Overheat:Control unit”,过热:控制单元。
报警说明: 主印刷电路板过热。
2.704号报警
报警信息: “Overheat:Spindle”,过热: 主轴。
报警说明:报警主轴电机过热故障。
3.910号报警
报警信息: “Main RAM parity”,主RAM奇偶错误。
报警说明: 随机存储器(RAM)低字节出现奇偶性错误。
4.911号报警
报警信息: “Main RAM parity”,主RAM奇偶错误。
报警说明: 随机存储器(RAM)高字节出现奇偶性错误。
5.912号报警
报警信息“Shared RAM parity”,共享RAM奇偶错误。
报警说明:数字伺服的随机存储器(RAM)低字节出现奇偶性错误。
6.913号报警
报警信息: “Shared RAM parity”,共享RAM奇偶错误。
报警说明:数字伺服的随机存储器(RAM)高字节出现奇偶性错误。
7.914号报警
报警信息: “Servo RAM parity”,伺服RAM奇偶错误。
报警说明:数字伺服的局部随机存储器 (RAM) 出现奇偶性错误。
8.920号报警
报警信息: “Watchdog alarm”,监控器报警。
报警说明: 系统的监控器故障。
9.921号报警
报警信息: “SUB CPU watchdog alarm”,子CPU监控器报警。
报警说明:第5、第6轴伺服报警。
10.930号报警
报警信息: “CPU error”,CPU错误。
报警说明: 中央处理器(CPU) 出现非正常的中断报警。
11.940号报警
报警信息: “PC board connection error”,PC板连接错误。
报警说明: 本系统中安装了不能使用的印刷电路板。
12.941号报警
报警信息: “Memory PC board connection error”,存储器PC板连接错误。
报警说明:存储器安装位置错误。
13.945号报警
报警信息: “Serial spindle communication error”,串行主轴通讯错误。
报警说明: 串行主轴硬件结构有误或者出现了通讯报警。检查主轴的硬件结构。保证串行主轴硬件正确地连接。
14.946号报警
报警信息: “Second serial spindle communction error”,第二串行主轴通讯错误。
报警说明: 串行主轴控制器部件不能与第2主轴放大器模块通信,检查系统配置。
15.950号报警
报警信息: “Fuse blown alarm”,熔断器烧断报警。
报警说明: 熔断器报警,更换电源的+24V用的保险丝。检查外部输入器件是否短路。
16.960号报警
报警信息: “SUB CPU error”,子CPU错误。
报警说明: 子中央处理器 (SUB-CPU) 出现非正常的中断报警。
17.998号报警
报警信息: “ROM parity”,ROM奇偶错误。
报警说明: 只读存储器(ROM) 出现数据的奇偶性错误。
一、系统的外观检查
(1)部件的外观检查：数控装置与伺服驱动的外观检查应包括以下几个方面：
1)检查MDI/CRT单元、机床操作面板等单元的元器件外观有无破损。
2)检查控制单元、伺服驱动器、电源单元、I/O单元、PLC、电动机及编码器等单元的元器件有无不良；外形是否有破损、污染。
3)各连接电缆是否有破损、绝缘损坏或插接不良等。
(2)在发那科数控系统故障维修时，安装检查必不可少
1)检查控制单元、伺服驱动器、电源单元、I/O单元、PLC等单元是否安装牢固，模块是否有松动、脱落现象。
2)检查面板上、机床上的操作元器件是否安装牢固。
3)检查连接电缆线是否按照要求布置、固定，电缆插头是否已经可靠固定。
4)检查各I/O连接端子的接线是否有松动，安装是否牢固等。
(3)连接检查
1)检查系统、驱动的电源连接是否正确。
2)检查CNC、SV驱动器、PLC、I/O单元的接地线连接是否正确，线径是否足够大，连接位置是否合理，保护地是否为单点接地。
3)检查信号电缆是否已经可靠、合理接地。
4)如果电缆线已经更换，则应检查更换的电缆线是否符合系统要求；屏蔽层是否已经可靠连接等。
2．在法那科数控系统故障维修时，电源电压的确认很重要
作为系统的输入电压，应根据系统所使用电压的不同，满足系统安装、使用说明书规定的要求。一般来说，系统对于输入电压的基本要求如下：
(1)交流输入电压 系统交流主回路与控制回路的电压：
AC380V输入：电压值：380( )1V：频率：(50±1)Hz
AC220V输入：电压值：220(1 )V；频率：(50±1)Hz
AC200V输入：电压值：200(1 )V：频率：(50±1)Hz
(2)FANUC系统各单元规定的交流输入电压
控制单元的电源输入：AC200(1)V；频率：(50±1)Hz；或AC220(1)V；(60±1)Hz：但不宜是AC200V/(60±1)Hz
伺服单元的电源输入：AC200(1)V；频率：(50±1)Hz；或AC220(1 )V；(60±1)Hz：但不宜是AC200V/(60±1)Hz
当使用FANUC标准电源变压器时，可以使用的输入电压为：AC200V、220V、230V、240V、380V、415V、440V、450V、480V、550V(误差不超过+10％，－15％)，系统输入电压应按照上述要求进行连接。
(3)直流输入电压
在部分系统中，由于系统内部采用了开关稳压电源，因此允许输入电源有较大的允差。在这种前提下，对DC24V输入的要求为：电压值：24(1± )V；并经过符合要求的滤波处理。
(4)系统电源模块的输出电压
系统电源模块的输出电压，主要是指供给系统内部各单元使用的各类电压，电压值必须保证正确。维修时应对其进行测量、检查，并通过系统电源内部的相应调整元器件的调整，保证各电压值在允许范围内。在FANUC系统中，常用的电压种类与要求如下：
1)系统逻辑电路用5V电压：+5(±5％)V。
2)系统输入、输出信号，显示器用24V电压：+24(1±lO％)V。
3)系统外部输入、输出信号用24V电压：+24(1±10％)V。
4)系统位置控制电路用+15V电压：+15(1±5%)V。
5)系统位置控制电路用－15V电压：-15(1±5％)V。
6)系统电源模块基准10V电压：+10(1±0.5%)V。
