物流公司设备普传变频器8093G3上电无显示，欠压保护故障维修
维修中心接到客户报修变频器一台，型号为普传8090G3 ，功率93KW，上电无显示。普传变频器pi7800
检修过程：
1、上电无显示的故障一般有两种可能，一种是电源电路出现问题，还有一种主板问题；
2、先大致测量了一下整流模块没有明显问题，IGBT模块的续流二极管导通电压有一路比其他两路稍微偏高；
3、继续拆机检查，发现储电电容与模块连接的保险管烧断，电路中应该有短路造成强电流烧断保险管；

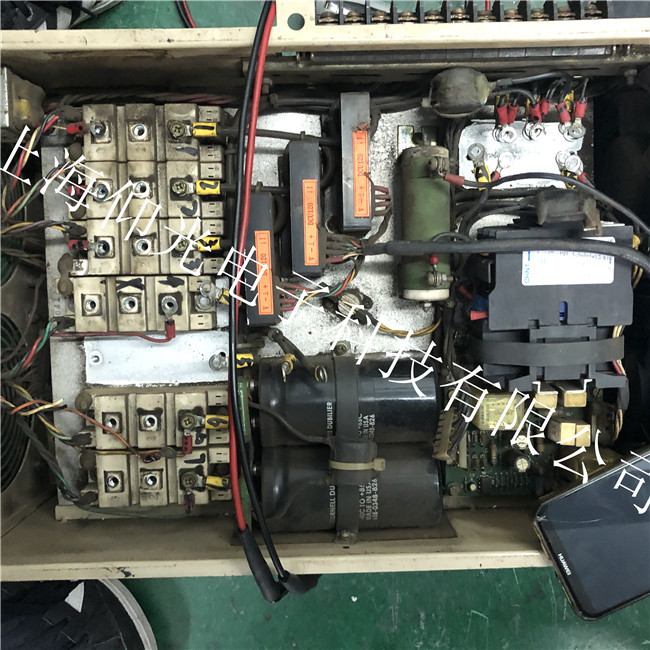

4、拆下驱动板，发现该变频器由驱动板控制三个IGBT模块进行输出，其中V相驱动电路两个芯片已经没有（可能受强电流冲击脱落），连接的电阻外观已经开裂，IGBT模块已经炸开，完全烧黑了，产生负压的稳压管也已经裂开；
5、根据另两路的驱动电路（每一路同时控制一相上下桥）将缺失的芯片更换，同时检查其他元件，把损坏的电阻还上新的，给驱动板单独上电，六路驱动负压正常，驱动芯片正常，驱动放大电路也正常；
6、购买IGBT模块更换，换上同规格的保险管，交客户试机，运行正常
普传变频器欠压保护(LU):
1. 首先检查输入电源电压是否正常,接线是否良好,是否
缺相.
2. “04”值参数电阻是否适当.
3. 因更换电源板或主控板所引起的欠压保护,需调整VpN
参数电阻.
4. 电压检测回路,运放等器件不良也能导致欠压.
九、有频率显示,但无电压输出:
1. 变频器运行后,有运行频率,但在U、V、W之间无
电压输出,此时需检查载波频率参数是否有丢失.
2. 若载波频率参数正常,可运行变频器,用示波器检查
其驱动波形是否正常.
3. 若驱动波形不正常,则需检查主控板CPU发出的
SPWM波形是否正常,若异常,则CPU故障;若主控板的
SPWM波形正常,则需断电更换26P排线再试,若驱动板
驱动波形仍不正常,则驱动电路部分有故障,需修理或更
换.
十、继电器不吸合:
1. 首先应检查输入电源是否异常(如缺相等).
2. 检查电源板与电容板之间的连线是否正确,是否有松动
现象.
3. 检查主控板与电源板之间的26P排线是否有接触不良或
断线现象,导致REC控制信号无效,继电器不吸合.
4. 继电器吸合回路元器件坏也导致继电器不吸合.
5. 继电器内部坏(如线圈断线等).
