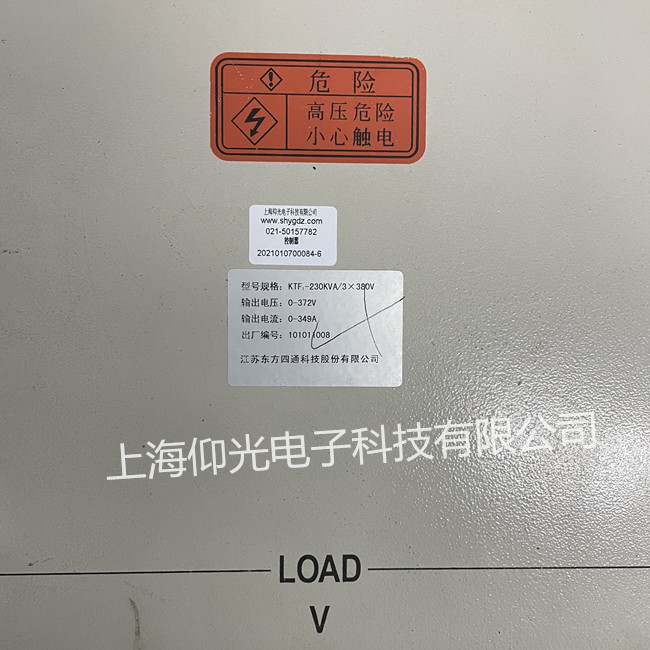

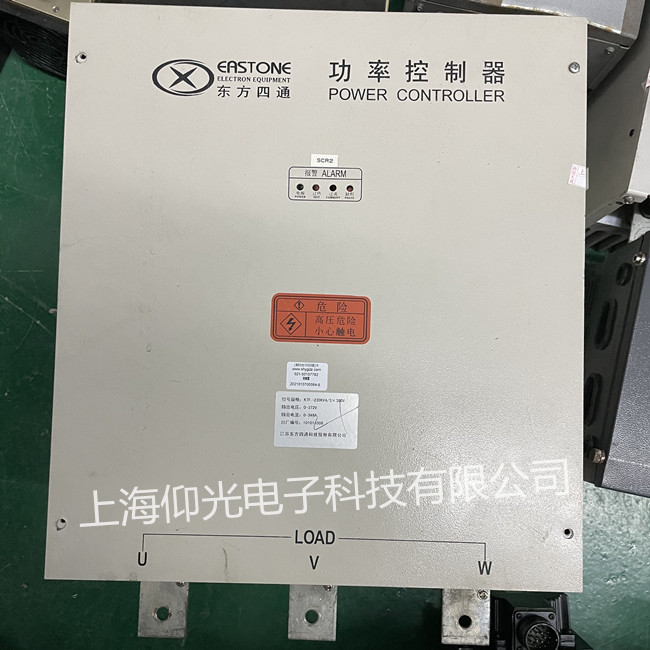

东方四通功率控制器维修KTF-230KVA/3 380v无输出修理

发布者:变频器维修部    来源:上海仰光电子工程部     发布时间:2021-1-12

东方四通功率控制器维修KTF-230KVA/3 380v无输出修理

  东方四通功率控制器维修常见故障

一.工作指示灯不闪烁
工作指示灯不亮(确保电源已正确连接),用万用表的直流电压档测发光二极管的正极电压和负极电压:
(1) 如正极电压为5V,负极电压处于跳变状态,则发光二极管虚焊或已损坏。
(2) 如正极电压为5V,负极电压也为5V,可判定为主芯片坏。
(3) 如上电灯闪烁一下后不闪,推动电机,电机阻力很大,则为防盗报警信号端口有信号输入,此时控制器处于防盗工作状态。


二.工作指示灯闪烁情况判断问题
当控制板上的单片机能工作时(不加转把信号灯应闪烁),但控制器不能正常工作,请注意信号闪烁状态,下面列出常见闪烁状态及问题处理为法:
1、弱信号控制部份正常工作为1秒/次:
(1) 弱信号控制部份正常工作,但加转把信号电机不转:
  1)转把信号电压是否加到MCU的第35脚。2)电机三相线是否接插良好。3)外力强行转动电机,有明显均匀阻力时则多为三相下桥驱动三极管损坏、电源48V线虚焊或芯片损坏。4)单片机有无虚焊、搭锡、焊歪。 5)MOS管在控制板上阻值是否正常。6)驱动部分贴片三极管是否贴错或虚焊。

驱动部分:
1> 47UF/50V是否焊反或损坏
2> 控制器电机输出线和电机三相输出线是否接错
3> M7(4007)有无虚焊、漏贴、损坏
4> 二极管4148是否虚焊或损坏
5> 驱动部分贴片三极管(8550、8050、5551)或贴片电阻是否虚焊、击穿、开路、漏贴等
6> 电机转动时测量主芯片的第22、23、24、25、26、27脚的电压,正常应为1.6V—1.8V,如不为这一值的范围,查看这6个脚是否虚焊,若焊接良好,则芯片坏

三.限流电阻发热及工作指示灯不闪烁
1、电源正极线与地线是否接反。
2、63V / 1000UF或63V / 470UF;16V / 220UF; 25V / 220UF是否焊反或搭锡。
3、LM317是否损坏、连锡、击穿、一脚没有焊接。
4、转把或霍尔+5V与地插件处不对应。
5、检测PCB板上+5V和+15V电压是否正常:
A、+5V偏低请关电源,测+5V与地相对阻值:
(1)处于导通状态则先查看板上+5V和地是否搭锡,后采用排除法检查7550、NEC9211这两个元件中某个元件击穿短路。
(2) 若阻值偏低而不导通则直接采用排除法检查7550、NEC9211这两个元件中由于某个元件软损伤而发生阻值偏低。
B、若+15V偏低请关电源
(1) 查看317有无虚焊或搭锡。
(2) 测317三脚,两两之间的阻值是否变小和其分压电阻47K或5.6K两电阻是否虚焊或损坏。
(3) 测三相下桥驱动三极管有无损坏。
(4) +15V对地滤波贴片电容是否软击穿短路。
6、+5V对地贴片电容软击穿或搭锡短路。
7、电流异常,但控制器可以正常工作且可以加负载,一般是下桥驱动电路中(三相驱动)贴片三极管软损伤。

四.各种驱动控制器


驱动的种类很多,其中变频器最具代表性的。乍一看,交流控制产品已经成为市场主流。但直流控制产品,事实上也并没有退出历史舞台,以abb公司的dcs直流调速器系列,西门子的6ra直流调速器系列为例,直流调速器的更新换代,几乎和变频器是同步的。直流调速适用于大功率,低速高扭的应用场合,虽然马达昂贵,维护也麻烦些,但其功率可观啊!轻而易举就可以做到兆瓦级别,而且控制精确度依然非常的理想。高端直流调速器技术,欧美最具代表性,这点连日本都不行。国内有生产,不是仿制品就是山寨货,没有叫得响的独立品牌,最具代表的如etd(易泰帝),其实血统还是泊来的,但已经好歹将复杂的操控界面中文化了,这点还是要点赞的。
