工业B&R贝加莱4PP220.0571-45触摸屏触摸失灵/无反应维修

发布者:触摸屏    来源:上海仰光电子科技有限公司     发布时间:2021-1-11

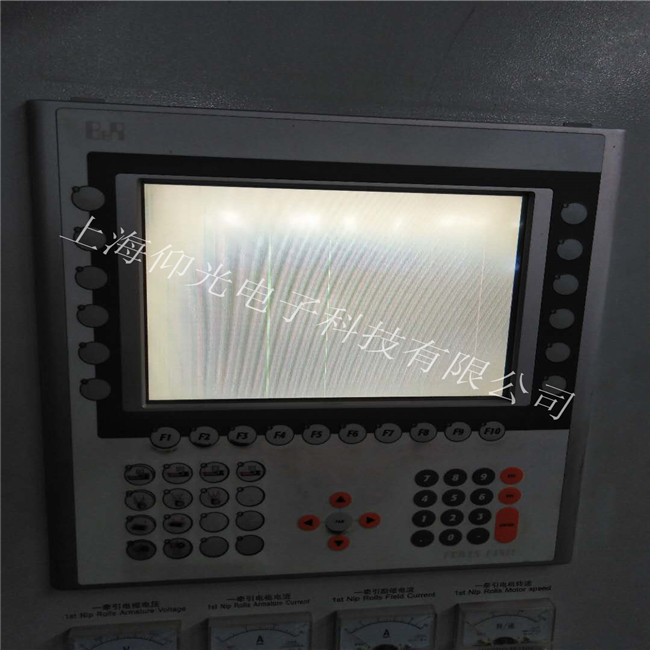

工业B&R贝加莱4PP220.0571-45触摸屏触摸失灵/无反应维修
工业B&R贝加莱4PP220.0571-45触摸屏触摸失灵/无反应维修
(一)工业B&R贝加莱工控机维修触摸屏常见故障现象
1、工业电脑开机不显示,死机,重启,串口,485等不通讯,不认CF卡或者硬盘,运行不稳定等故障维修,更换主板芯片。
2、工控机开机有显示,但是屏幕很暗,用调亮度功能键调试无任何变化,更换显示屏。
3、工控机开机触摸屏白屏(无文字图像)或花屏,但是外接显示器正常,维修处理高压电路。
4、工控机触摸屏上有横向或纵向亮线、亮带,更换显示屏。
5、工控机开机屏幕黑屏,但外接显示器图像正常。 显示电路板故障,更换AD芯片。
6、触摸不了或触摸偏移 ,更换触摸屏。
7、一长两短报警 长鸣报警,滴滴滴报警,CPU损坏。

  故障一:.表面声波触摸屏

  故障一:触摸偏差。现象1:手指所触摸的位置与鼠标箭头没有重合。原因1:安装完驱动程序后,在进行校正位置时,没有垂直触摸靶心正中位置。

  解决1:重新校正位置。

  现象2:部分区域触摸准确,部分区域触摸有偏差。 原因2:表面声波触摸屏四周边上的声波反射条纹上面积累了大量的尘土或水垢,影响了声波信号的传递所造成的。

  解决2:清洁触摸屏,特别注意要将触摸屏四边的声波反射条纹清洁干净,清洁时应将触摸屏控制卡的电源断开。

  故障二:触摸无反应 现象:触摸屏幕时鼠标箭头无任何动作,没有发生位置改变。 原因:造成此现象产生的原因很多。具体说明: ①表面声波触摸屏四周边上的声波反射条纹上面所积累的尘土或水垢非常严重,导致触摸屏无法工作; ②触摸屏发生故障; ③触摸屏控制卡发生故障; ④触摸屏信号线发生故障; ⑤计算机主机的串口发生故障; ⑥计算机的操作系统发生故障; ⑦触摸屏驱动程序安装错误。

  解决办法: ①观察触摸屏信号指示灯,该灯在正常情况下为有规律的闪烁,大约为每秒钟闪烁一次,当触摸屏幕时,信号灯为常亮,停止触摸后,信号灯恢复闪烁。 ②如果信号灯在没有触摸时,仍然处于常亮状态,首先检查触摸屏是否需要清洁;其次检查硬件所连接的串口号与软件所设置的串口号是否相符,以及计算机主机的串口是否正常工作。 ③运行驱动盘中的COMDUMP命令,该命令为DOS下命令,运行时在COMDUMP后面加上空格及串口的代号1或2,并触摸屏幕,看是否有数据滚出。有数据滚出则硬件连接正常,请检查软件的设置是否正确,是否与其他硬件设备发生冲突。如没有数据滚出则硬件出现故障,具体故障。现象1:手指所触摸的位置与鼠标箭头没有重合。原因1:安装完驱动程序后,在进行校正位置时,没有垂直触摸靶心正中位置。

  解决1:重新校正位置。

  现象2:部分区域触摸准确,部分区域触摸有偏差。 原因2:表面声波触摸屏四周边上的声波反射条纹上面积累了大量的尘土或水垢,影响了声波信号的传递所造成的。

  解决2:清洁触摸屏,特别注意要将触摸屏四边的声波反射条纹清洁干净,清洁时应将触摸屏控制卡的电源断开。

  故障二:触摸无反应 现象:触摸屏幕时鼠标箭头无任何动作,没有发生位置改变。 原因:造成此现象产生的原因很多。具体说明: ①表面声波触摸屏四周边上的声波反射条纹上面所积累的尘土或水垢非常严重,导致触摸屏无法工作; ②触摸屏发生故障; ③触摸屏控制卡发生故障; ④触摸屏信号线发生故障; ⑤计算机主机的串口发生故障; ⑥计算机的操作系统发生故障; ⑦触摸屏驱动程序安装错误。

  解决办法: ①观察触摸屏信号指示灯,该灯在正常情况下为有规律的闪烁,大约为每秒钟闪烁一次,当触摸屏幕时,信号灯为常亮,停止触摸后,信号灯恢复闪烁。 ②如果信号灯在没有触摸时,仍然处于常亮状态,首先检查触摸屏是否需要清洁;其次检查硬件所连接的串口号与软件所设置的串口号是否相符,以及计算机主机的串口是否正常工作。 ③运行驱动盘中的COMDUMP命令,该命令为DOS下命令,运行时在COMDUMP后面加上空格及串口的代号1或2,并触摸屏幕,看是否有数据滚出。有数据滚出则硬件连接正常,请检查软件的设置是否正确,是否与其他硬件设备发生冲突。如没有数据滚出则硬件出现故障,具体故障

Panelware贝加莱触摸屏常见型号:4PP220.0571-45、4PP045.0571-062、4P3040.01-490、5PP120.0571-27、4PP182.1043-31、4PP120.0571-01、4PP120.0571-21、4PP120.1043-31、4PP120.1505-31、4PP151.0571-01、4PP151.0571-21、4PP151.1043-31、4PP151.1505-31、4PP152.0571-01、4PP152.0571-21、4PP152.1043-31、4PP180.1043-31、4PP180.1505-31、4PP181.1043-31、4PP181.1505-31、4PP182.1043-31等触摸屏
