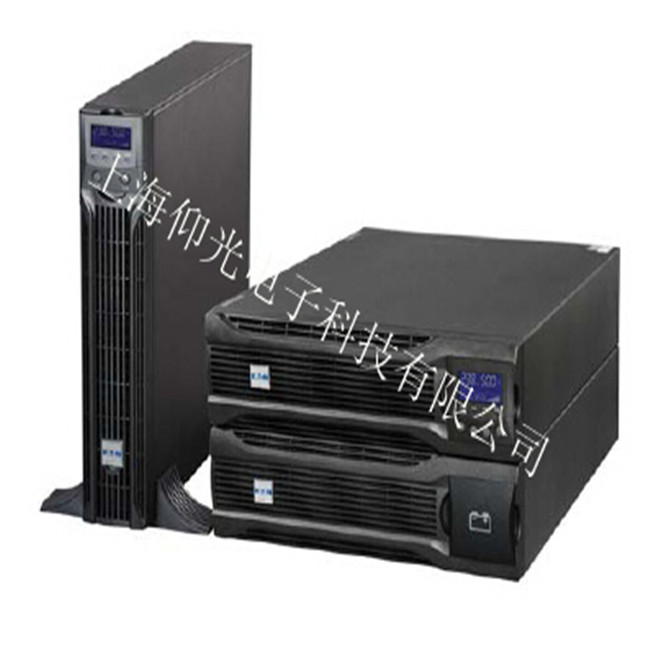

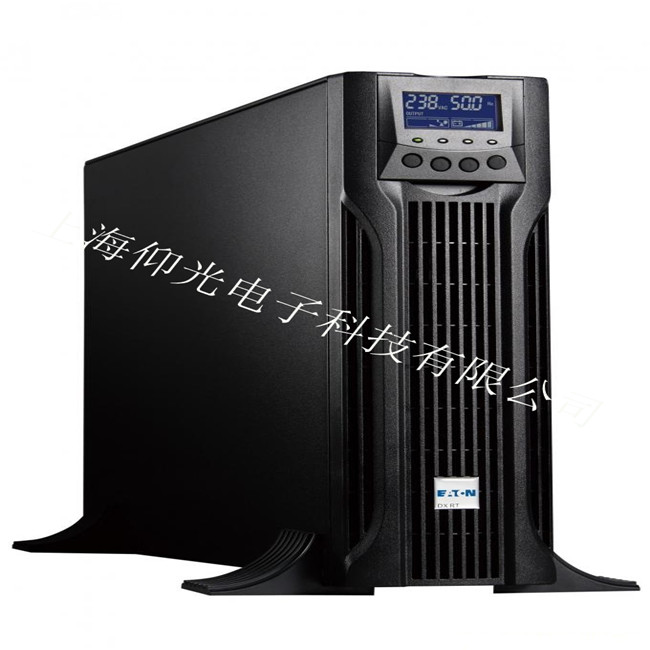

维修美国伊顿UPS电源不间断电源常见故障分析

发布者:触摸屏    来源:上海仰光电子科技有限公司     发布时间:2021-1-6

维修美国伊顿UPS电源不间断电源常见故障分析
维修美国伊顿UPS电源不间断电源常见故障分析

UPS电源维修 【常见故障] 无显示、无输出、过热、过载、欠压、负载、输出短路、风扇故障、电池异常、超载、模块损坏等故障
有的维修人员在维修一种伊顿UPS电源时,有几次输入保险丝断了,当场更换后就正常了。而恰恰在一次更换中引起了严重的连续故障。实际上导致保险丝熔断的原因很多,保险丝本身的质量不好会提前损坏,发热的保险丝在不停地震动中会断裂,输入整流器和滤波电容的穿通,逆变器一壁两个功率管的同时导通与几串等都会导致输入保险丝熔断。

有的人对山特伊顿UPS电源特别熟悉,当改UPS不能启动时,就用改锥捅了一下直流继电器即可。而当另以品牌UPS上采用同样方法时,则烧毁了逆变器。
5、怀疑“故障”

所谓怀疑故障,顾名思义,是指由于值机人员缺乏基本的分析能力和没有很好地阅读说明书导致的误会。有一些10kVA以下小容量的UPS,大都没有采用液晶显示,而是用4~5只发光二极管LED竖向排列成“棒”状指示灯,以形象地表示电池电压或负载的百分比,这种按百分比表示的方法,在装机时未经进一步校准一般是不太精确的。而大多数用户的注意力都集中在指示的精确度上,但也有的出现了大误会。
一、伊顿蓄电池电压偏低,但开机充电十多小时,蓄电池电压仍充不上去

故障分析:从现象判断为蓄电池或充电电路故障,可按以下步骤检查:

1、检查充电电路输入输出电压是否正常;

2、若充电电路输入正常,输出不正常,断开蓄电池再测,若仍不正常则为充电电路故障;

3、若断开蓄电池后充电电路输入、输出均正常,则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。

二、有市电时伊顿UPS输出正常,而无市电时蜂鸣器长鸣,无输出

故障分析:从现象判断为蓄电池和逆变器部分故障,可按以下程序检查:

1、检查蓄电池电压,看蓄电池是否充电不足,若蓄电池充电不足,则要检查是蓄电池本身的故障还是充电电路故障。

2、若蓄电池工作电压正常,检查逆变器驱动电路工作是否正常,若驱动电路输出正常,说明逆变器损坏。

3、若逆变器驱动电路工作不正常,则检查波形产生电路有无PWM控制信号输出,若有控制信号输出,说明故障在逆变器驱动电路。

4、若波形产生电路无PWM控制信号输出,则检查其输出是否因保护电路工作而封锁,若有则查明保护原因;

5、若保护电路没有工作且工作电压正常,而波形产生电路无PWM波形输出则说明波形产生电路损坏。

上述排故顺序也可倒过来进行,有时能更快发现故障。

三、伊顿逆变器功率级一对功放晶体管损坏,更换同型号晶体管后,运行一段时间又烧坏的原因是电流过大,而引起电流过大的原因有

1、过流保护失效。当逆变器输出发生过电流时,过流保护电路不起作用;

2、脉宽调制(PWM)组件故障,输出的两路互补波形不对称,一个导通时间长,而另一个导通时间短,使两臂工作不平衡,甚至两臂同时导通,造成两管损坏;

3、功率管参数相差较大,此时即使输入对称波形,输出也会不对称,该波形经输出变压器,造成偏磁,即磁通不平衡,积累下去导致变压器饱和而电流骤增,烧坏功率管,而一只烧坏,另一只也随之烧坏。
