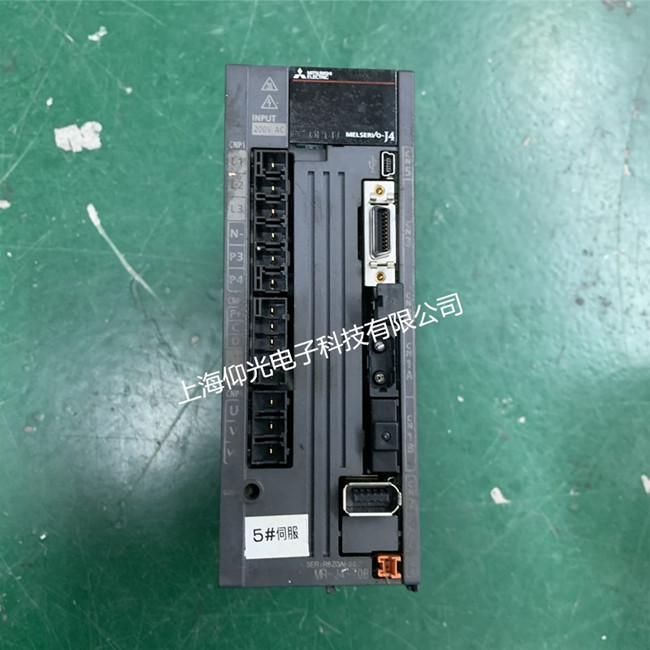

三菱伺服驱动器维修报警代码AL52
故障分析：偏差计数器中的滞留脉冲超出了三菱伺服编码器分辨率的能力乘以10
原因分析：
1、加减速时间常数的大小设置不合理；
2、转矩限制值太小；
3、由于电源电压下降，导致电机转矩不足，伺服电机不能启动；
4、位置环增益1太小；
5、由于外力伺服电机轴发生旋转；
6、机械故障；
7、编码器故障。
对应处理办法：
1、设定正确的加减速时间常数（可参照三菱伺服电机用户手册）；
2、增大转矩限制值 ；
3、更换功率更大的三菱伺服电机；
4、将设定值调整至三菱伺服系统能够正常运行的范畴；
5、增大转矩限制值、减小负载或选择输出更大的三菱伺服电机
6、检查运行模式后安装限位开关
三菱伺服驱动器参数设置：
伺服电机参数设置：
#2219――(位置编码器分辨率)
#2220=――(速度编码器分辨率)
#2225=―――(电机型号)
#2236――(所连接的回生制动电阻或电源单元型号)
3、与主轴有关的参数
当系统配有主轴时必须设置下列参数：
#1039――(设定系统有几个主轴);
#3024――(设定所连接的主轴类型
#3024=1.总线连接即伺服主轴)
#3024=2 模拟输出即变频主轴)
#3237=0004 (PLG有效)
#3238=0004 #3025=2 (编码器反馈串联通信有效。显示主轴实际转速)
#3239――主轴伺服驱动器类型
#3240――主轴电机类型
#3241――所连接的制动单元或制动电阻类型
4、PLC参数
#6449=00000011――PLC程序中的计数器，计时器生效。
#6450=00000101――报警信息和操作信息生效。
#6451=00110000――PLC程序通讯有效。
三菱NC的参数多达700个，不需要也不可能在开机时全部设定，而以上参数是开机后必须设定的。
二、开机后常见的故障报警及排除
开机后可能在[诊断]――[报警] 画面上显示很多故障报警，而且有些报警调试与实际现象并不相同 ，需要分析判断予以解除。
1、[M01 0006 XYZ]――这一故障报警表明某一轴或3轴全部超过硬极限。
现象： 实际情况是各轴尚未运动并未碰上极限开关。
故障分析及排除：
（1）各极限开关信号地址是按照系统规定连接，但接成了常开点，系统因此检测到了过行程故障。
处置： 只需将极限开关接成了常闭点，该故障消除。
（2）各极限开关信号地址不是按照系统规定连接。
处置：设置参数#2073,#2074,#2075，#1226 ，将极限开关信号接成了常闭点。
2、 [S02 2219 XYZ] ,
[S02 2220 XYZ] ,
[S02 2225 XYZ],
[S02 2236 XYZ]――初始参数设置错误。
处置： 这表示开机后设定的伺服参数不对，要根据电机或编码器型号进行设置。
