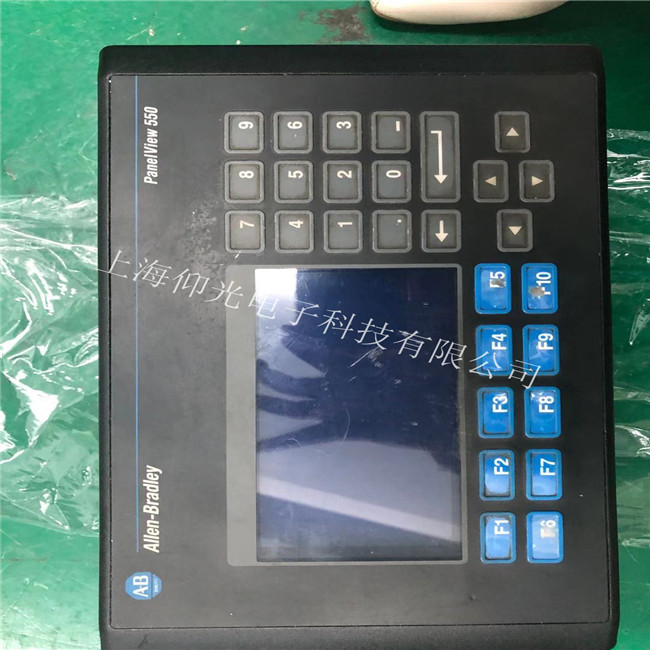

AB触摸屏2711-PT7C15A2维修花屏故障现象

AB触摸屏出现花屏故障的分析。AB触摸屏出现花屏故障说明电源供电处理电路是正常的，如果电源供电处理电路存在问题的话大多会出现黑屏故障。高压板电路基本上是正常的，如果高压板电路存在故障，导致的故障现象一般也是黑屏；故障部位基本被锁定在液晶屏及逻辑控制板这两部分。综上所述，AB触摸屏出现花屏故障应重点检查液晶屏及逻辑控制板这两部分。

AB触摸屏出现花屏故障维修。维修时奔着先易后难的检修原则，先检查比较容易拆装的逻辑控制板部分，将发生花屏故障触摸屏的控制板装到一台好机上试机时，也同样出现花屏故障，证明AB触摸屏出现花屏故障是由逻辑控制板导致的。拆开逻辑控制板，仔细观察逻辑控制板上的印制线没有发现霉断、锈蚀情况，用万用表检测逻辑控制板中信号处理电路这部份的元件时，发现有一只贴片电容的正反向电阻都很小，仔细观察跟电容相并的元件只有一个集成电路的两个引脚，用热风台将贴片电容从电路板上吹下，再次检测电容的电阻，结果正反向电阻还是很小，说明这个电容已经严重漏电，更换上一个同规格的贴片电容，并将与之相并的集成电路一起更换，然后装好电路板，进行试机，触摸屏花屏故障消失，显示出了正常的图样。

AB触摸屏出现花屏故障维修后的总结。贴片电容损坏的几率一般比较小，但这一例故障中却出现贴片电容严重漏电的故障，导致贴片电容漏电故障的原因要么是电容本身的质量不好，要么是设计时选取贴片的耐压值余量过小，导致电压因某种情况升高时，电容承受不住高电压的冲击出现漏电情况。另外在检查时，电容漏电一般不容易被查出，检查时一定要仔细，才能迅速准确的检查出损坏的元件，顺利的将发生故障的触摸屏维修好。
 罗克韦尔AB触摸屏维修，可解决触摸屏常见故障：黑屏、花屏、按触摸屏无反应或反应慢（触摸不良）、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应；
 罗克韦尔AB触摸屏维修：2711-PT7C15A2、2711P-K4M20A、2711P-K4M20D、2711P-K4M3A、2711P-K4M3D、2711P-K4M5A、2711P-K4M5D、2711P-B6C1A
 罗克韦尔AB触摸屏维修：2711P-B6C1D、2711P-B6C20A、2711P-B6C20D、2711P-B6C3A、2711P-B6C3D、2711P-B6C5A、2711P-B6C5D、2711P-B6C8A、2711P-B6C8D
 罗克韦尔AB触摸屏维修：2711P-B6M1A、2711P-B6M1D、2711P-B6M20A、2711P-B6M20D、2711P-B6M3A
