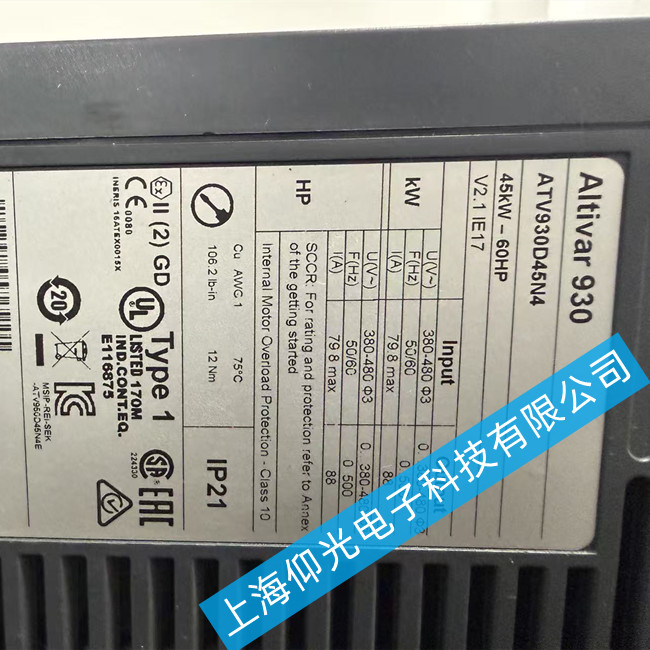

施耐德变频器维修ATV930D45N4报警显示USF故障维修方法
施耐德变频器维修报警代码USF‌ 输入欠压 电源电压过低、接线松动、电网波动
USF报警表示输入欠压‌，即施耐德变频器检测到主电源输入电压低于安全运行阈值，可能导致设备无法启动或运行中突然停机，常见于ATV930、ATV71等系列变频器。
故障原因分析
电网电压过低或波动过大‌
外部供电电压偏低（如三相380V系统低于320V），或瞬时跌落（如大设备启动）导致欠压保护触发。
电源接线松动或接触不良‌
输入端子R/S/T接线松动、氧化、压接不牢，造成有效电压降低，尤其在高电流下压降明显。
断路器或接触器触点老化‌
前级保护器件触点电阻增大，导致实际输入电压下降。
整流桥或母线电容老化（内部故障）‌
变频器内部整流模块损坏、直流母线电容容量衰减，影响电压建立与稳定。
多台设备共用电源导致压降‌
多台变频器或大功率设备共用变压器，启动时造成电网瞬时电压跌落。
参数设置不当‌
欠压保护阈值（如USF相关参数）设置过高，导致误报警。
维修方法步骤
测量实际输入电压‌
使用万用表在变频器R/S/T端子直接测量三相电压，确认是否低于‌320V‌（380V系统下限）。若电压正常，则需排查内部检测或整流环节。
检查接线与端子状态‌
断电后检查输入端子是否紧固、无烧蚀或氧化。重点排查断路器输出侧、接触器触点及电缆压接处。
查看直流母线电压（r0025）‌
通过变频器面板或‌SoMove‌软件读取实时直流母线电压，正常应为‌约540V DC‌。若明显偏低（如<480V），说明整流或滤波环节异常。
排查电网质量与负载冲击‌
若多台设备同时报警，建议使用电能质量分析仪捕捉电压波形，确认是否存在“瞬时掉电”现象。
核对欠压保护参数‌

检查参数USF相关设定（如USF-L欠压阈值），标准值一般为‌300V AC‌左右，避免因设置不当导致频繁报警。

施耐德变频器常见故障现象：无法启动故障，无显示故障，主板故障报警，开关电源烧坏，过电流故障 报警，欠电压故障报警，过载故障报警，过热故障报警，接地故障报警， 无显示故障，有显示无输出故障，主回路过电压故障，主回路欠电压故障 ，输入欠电压故障，输出欠电压故障，保险丝熔断烧坏故障，上电烧保险 管故障，输入缺相故障，散热扇过热，负载短路等。施耐德变频器显示报警代码维修 施耐德变频器报错维修
